Gebrauchsanleitung
AC C-TEC 1203
4.1
Anzeigen und Meldungen
Im Gehäuse befinden sich vier LEDs zur Statusanzeige:
Anzeige
Bedeutung
Betrieb
LED grün leuchtet:
Ue-OK
LED grün leuchtet:
Uc>
LED grün:
- blinkt langsam (0,8 Hz):
- leuchtet:
- erlischt:
- blinkt schnell (3,2 Hz):
(Die LED-Anzeigen sind mit den gleichnamigen Meldekontakten gekoppelt.)
(Die Werte beziehen sich auf eine Standardparametrierung.)
5
Betrieb
5.1
Netzbetrieb
Nach dem Einschalten der Netzspannung Ue wird der interne Energiespeicher aufgeladen.
Der Netzbetrieb wird durch die LED Ue-OK signalisiert.
Das Laden wird durch langsames Blinken der LED Uc> angezeigt. Ist der Kondensator nahezu aufgeladen
leuchtet die LED Uc> durchgehend, das entsprechende Relais wird angezogen und die Ua wird freigegeben.
Eine zu niedrige Ladespannung wird durch schnelles Blinken der LED Uc> angezeigt.
5.2
Einschaltdauer
Für die Betrachtung der Einschaltdauer sind nur die Lade- und Entladezyklen der Kondensatoren relevant. Ist
das Puffermodul aufgeladen und arbeitet im Stand-by-Modus tritt keine Erwärmung des Energiespeichers auf.

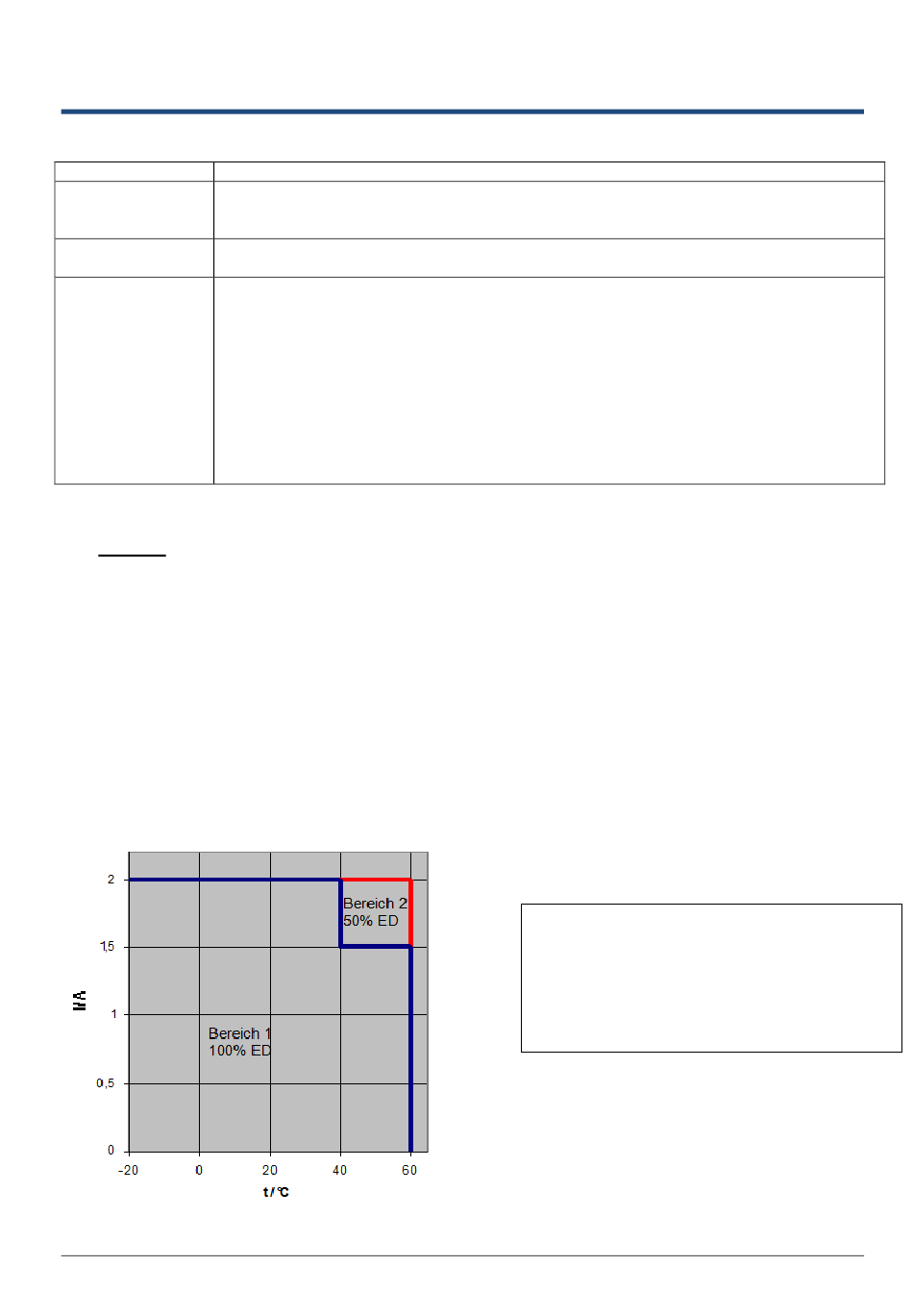

Abbildung 1: Einschaltdauer in Abhängigkeit des Laststroms und Umgebungstemperatur
Dokument
0724G10B01-160627.docx
- bei vorhandener Netzspannung an Klemme Ue
- solange das Gerät intern mit Energie versorgt wird
- bei Netzbetrieb U
> U
E
beim Laden der Kondensatoren bis 80 %
bei Energie im Kondensator > 80 %
Meldekontakt ist geschlossen.
bei Energie im Kondensator < 30 %
Meldekontakt ist geöffnet.
beim Energie im Kondensator < 30 %
Emin
Bereich 1:
100 % Einschaltdauer
Ununterbrochener Lade- und Entladebetrieb.
Bereich 2:
50 % Einschaltdauer
Fünf Ladezyklen in direkter Folge sind
zulässig.
Seite 6 / 9
