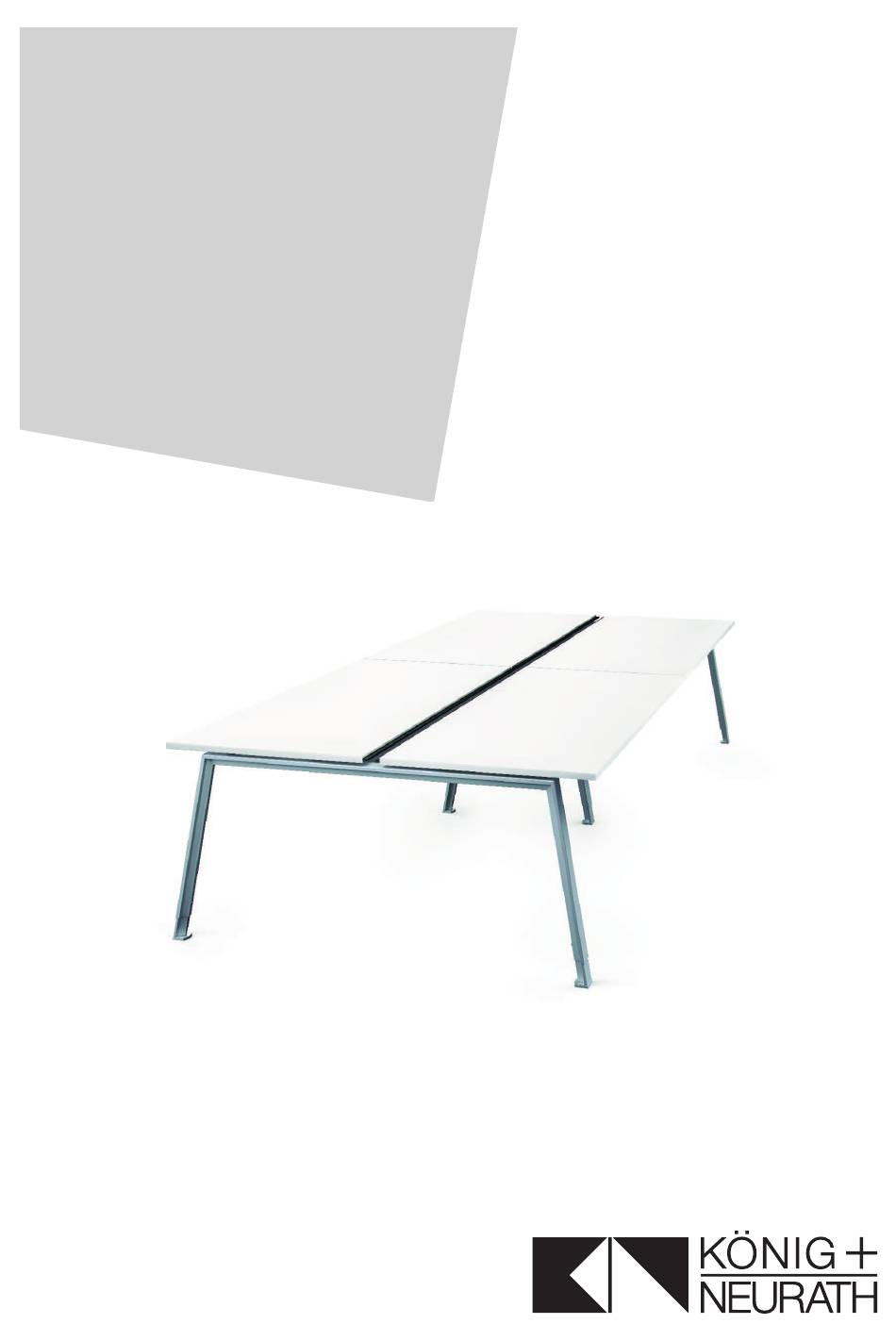

DO IT.4 BENCH
D
MONTAGEANLEITUNG
EN
ASSEMBLY INSTRUCTIONS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Konig + Neurath DO IT.4 BENCH

Inhaltszusammenfassung für Konig + Neurath DO IT.4 BENCH

  • Seite 1 DO IT.4 BENCH MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS...

  • Seite 3: Inhaltsverzeichnis

    D INHALT Anwendungsbereich, Transport Sicherheitshinweise Montage des Tischgestells Höhenverstellung Kabelwannen Montage der Schiebeplatte 10-11 Montage der Kopfplatte Montage der Druckerablage Montage des CPU-Halters Montage des Mittelpaneels Montage des Tischpaneels Montage der Reling 17-18 Montage des Anklemmpaneels Montage der Anklemmsteckdose EN CONTENT Area of application, transport Safety instructions Fitting the table frame...

  • Seite 4: Anwendungsbereich, Transport

    ANWENDUNGSBEREICH Die Möbel sind nicht für den Einsatz im Werkstatt- oder Lagerbereich geeignet. Sie sind nicht für den Einsatz in Feuchträumen geeignet. TRANSPORT Bitte heben oder tragen Sie die Bench nicht an den Tisch- platten, sondern an dem Tischrahmen. Ziehen Sie die Bench nicht über den Fußboden, es besteht die Gefahr einer Be- schädigung.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE Bitte darauf achten, dass bei Elektrifizie- rung der Möbel, die Stromkabel nicht ein- geklemmt werden. Es darf keine Flüssigkeit in die elektrifi- zierte Bench gelangen. SAFETY INSTRUCTIONS Please ensure that power cables are not trapped between furniture when arranging electrics.

  • Seite 6: Montage Des Tischgestells

    MONTAGE DES TISCHGESTELLS FITTING THE TABLE FRAME Doppel-Bench Double bench M8x70 (SW6) T-Profil T-profile Rechteckprofil Square profile Single Bench Single bench M8x70 (SW6) M6x55 (SW5) T-Profil T-profile Rechteckprofil Square profile (SW3)
  • Seite 7 MONTAGE DES TISCHGESTELLS FITTING THE TABLE FRAME M8x70 (SW6) M8x16 (SW5) Doppel-Bench Double bench M8x70 (SW6) M8x70 (SW6)

  • Seite 8: Höhenverstellung

    MONTAGE DES TISCHGESTELLS FITTING THE TABLE FRAME Single Bench Single bench M8x70 (SW6) M8x70 (SW6) HÖHENVERSTELLUNG HEIGHT ADJUSTMENT Achtung: Die Verstellung ist federunterstützt und lässt das Gewicht abfedern. Die Bench muss sich zur Verstellung im stehenden Gebrauchszustand befinden, ansonsten besteht Verletz- ungsgefahr! Caution: the adjustment is spring-assisted to cushion...

  • Seite 9: Kabelwannen

    KABELWANNEN Zwischenwanne Connection tray CABLE TRAYS Doppel-Bench Double bench Single Bench Single bench 5x12...

  • Seite 10: Montage Der Schiebeplatte

    MONTAGE DER SCHIEBEPLATTE FITTING THE SLIDING TOP Doppel-Bench Double bench Doppel-Bench mit Anbau Double bench with extensions Auf End- und Mittelplatten achten! Pay attention to end and middle tops!
  • Seite 11 Single Bench Single bench Single Bench mit Anbau Single bench with extension...

  • Seite 12: Montage Der Kopfplatte

    MONTAGE DER KOPFPLATTE FITTING THE HEADER TOP M8x70 (SW6) M8x16 (SW5) Doppel-Bench Double bench...

  • Seite 13: Montage Der Druckerablage

    MONTAGE DER DRUCKERABLAGE FITTING THE PRINTER TRAY ø4x13 Rechteckprofil T-Profil Square profile T-profile T-Profil Rechteckprofil T-profile Square profile M6x35 M6x16 (SW4) (SW4) ø5x15 optional...

  • Seite 14: Montage Des Cpu-Halters

    MONTAGE DES CPU HALTERS FITTING THE CPU HOLDER M5x40 (SW3) T-Profil Rechteckprofil T-profile Square profile T-Profil Rechteckprofil T-profile Square profile M6x35 M6x16 (SW4) (SW4) Innen montiert Mounted inside...

  • Seite 15: Montage Des Mittelpaneels

    MONTAGE DES MITTELPANEELS FITTING THE MIDDLE SCREEN Doppel-Bench Double bench M6x60 (SW5) M6x50 (SW5)

  • Seite 16: Montage Des Tischpaneels

    MONTAGE DES TISCHPANEELS FITTING THE DESK SCREEN Single Bench heraustrennen Single bench Snap off (SW3) (SW4) Klemmadapter Clamp adapter (SW4) (SW4)

  • Seite 17: Montage Der Reling Fitting The Railing

    MONTAGE DER RELING FITTING THE RAILING Doppel-Bench Double bench M6x60 (SW5) M6x55 (SW5)
  • Seite 18 MONTAGE DER RELING FITTING THE RAILING Single Bench Hinweis: Vormontierte Single bench Adapter müssen demontiert werden! je 4x Note: pre-assembled adapters must be disassembled! M6x20 (SW5) je 2x M6x10 (SW5)

  • Seite 19: Montage Des Anklemmpaneels

    MONTAGE DES ANKLEMMPANEELS FITTING THE CLAMP ON SCREEN ø7x70...

  • Seite 20: Montage Der Anklemmsteckdose

    MONTAGE DER ANKLEMMSTECKDOSE FITTING THE CLAMP ON SOCKET M8x8 (SW4) Oberfläche reinigen! Erst dann Steckdose aufkleben. First clean the surface! Then stick on the socket.
  • Seite 22 Deutschland König + Neurath AG Büromöbel-Systeme Industriestraße 1–3 61184 Karben T +49 6039 483-0 info@koenig-neurath.de Great Britain K + N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ T +44 20 74909340 info@koenig-neurath.co.uk Nederland König + Neurath Nederland Office Furniture Beethovenstraat 530 1082 PR Amsterdam...
