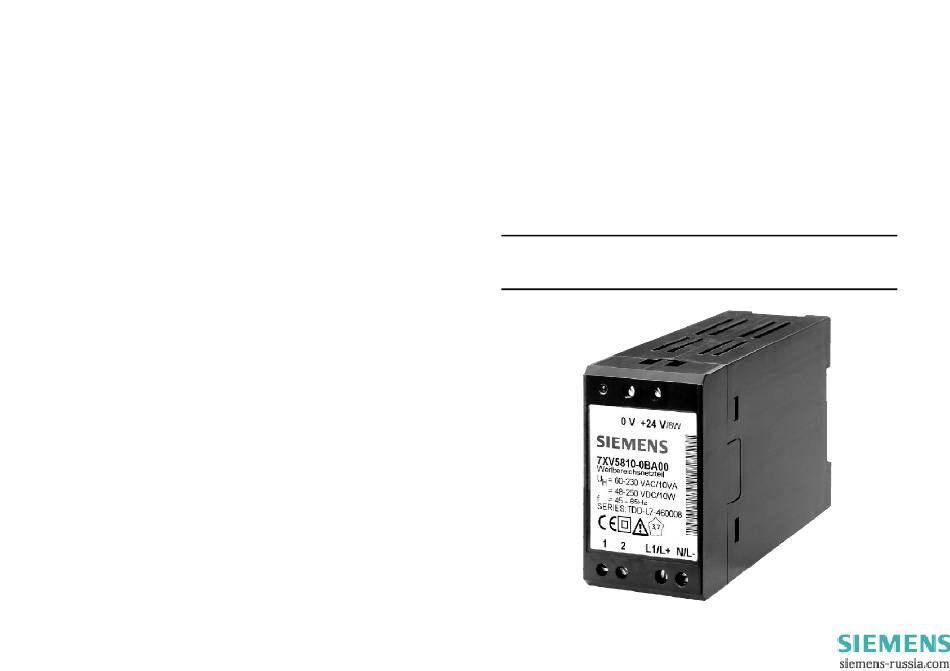

- Seite 1 Weitbereichsnetzteil 7XV5810-0BA00 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Teil einer früheren oder bestehenden Vereinbarung, Tabellenverzeichnis Zusage oder eines Rechtsverhältnisses ist oder dieses abändern soll. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweili- Tab. 1: Schraubklemmen ................. 11 gen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält. - Seite 3 QUALIFIZIERTES PERSONAL Erklärung der Zeichen: Bei unqualifizierten Eingriffen in das Gerät/System oder Nichtbeachtung der in diesem Handbuch gegebenen Warnhinweise können schwere Bedienungsanleitung lesen, Körperverletzungen oder Sachschäden eintreten. Nur entsprechend qua- lifiziertes Personal darf deshalb Eingriffe an diesem Gerät/ System vor- nur von qualifiziertem Personal zu bedienen nehmen.
- Seite 4 Das Gerät darf nur für die in dieser Bedienungsanleitung vorgesehenen bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sach- Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. schaden eintreten werden, wenn die entsprechenden Vorsichtsmaß- zugelassenen Fremdgeräten und Komponenten verwendet werden.
-
Seite 5: Betriebsanleitung
Die Ausgangsspannung wird überwacht und über eine Kontroll-LED EU-Richtlinie, Artikel 10, für die zuständigen Behörden zur Verfügung angezeigt. Bei Unterschreiten der Ausgangsspannung um 10%, öffnet gehalten bei: ein Relaiskontakt und die LED erlischt. Siemens Aktiengesellschaft Bereich Anlagentechnik Leistungsmerkmale ATD TD STG 32 • Universale Versorgungsspannung Postfach 1448 (48...250VDC ±20%, 60...230VAC ±20%) -
Seite 6: Einsatzbereich Nach Emv-Norm
1.1.2 Einsatzbereich nach EMV-Norm Beschreibung der Funktionseinheit Das Weitbereichsnetzteil ist ausgelegt für den Einsatz im Industrie- Das Weitbereichsnetzteil im Kunststoffgehäuse ist eine fest verdrahte- als auch im Wohnbereich (Wohn-, Geschäfts- und Gewerbebereich, te und geprüfte Funktionseinheit. Er besitzt eine Schnappbefestigung Kleinbetriebe) und erfüllt die folgenden Anforderungen: für eine Hutschiene 35 mm nach DIN EN 50022. -
Seite 7: Netzausfallüberbrückung
1.2.2 Netzausfallüberbrückung Technische Daten Konstruktive Ausführung Gehäuse für Hutschienenmontage Kunststoff EG45-TBS (UL94-V0) Netzausfall-Überbrückung bei Nennlast (6W) mit Lüftungsschlitzen zur passiven Kühlung Abmessungen (BxHxT) 45mm x 75mm x 105mm Gewicht ca. 200g Schutzart gemäss EN60529 Gehäuse IP 20 Kunststoff Klemmen IP 20 Isolation der Stromkreise Überspannungskategorie III Eingang / Ausgang... -
Seite 8: Maßbilder
1.3.1 Maßbilder Zulässige Klimabedingungen Temperatur bei Betrieb -5°C bis +55°C Temperatur bei Lagerung -25°C bis +70°C (bei werksmässiger Verpackung) Temperatur bei Transport -25°C bis +70°C (bei werksmässiger Verpackung) Luftfeuchtigkeit 10% bis 93% (Betauung nicht zulässig) Luftdruck bei Betrieb 0 bis 3000 ü. NN. Montage Montage auf horizontale Normprofilschiene Nach EN 50022... -
Seite 9: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Einbau • Die Einbaustelle soll möglichst erschütterungsfrei sein. Warnung! Die zulässige Umgebungstemperatur ( Arbeits- bzw. Funktions- temperatur) muß eingehalten werden (siehe Technische Daten). • Der Betrieb außerhalb des Funktionstemperaturbereichs kann zu Fehlfunktionen und zum Ausfall des Geräts führen. •... -
Seite 10: Wartung
Inbetriebnahme • Prüfen, ob die Betriebsdaten mit den Werten auf dem Typschild übereinstimmen. • Am Gerät keine Veränderungen vornehmen. • Weitbereichsnetzteil mittels der Gehäuseschnappbefestigung auf einer Hutschiene aufschnappen. • Anschluß der Hilfsenergie an Klemmen UH (DC:L+ / AC:L1) und (DC:L - / AC:N). •... - Seite 11 Hinweise und Fragen zu diesem Produkt richten Sie bitte an folgende Adresse: Siemens AG Bereich Energieübertragung und -verteilung Geschäftsgebiet Sekundärsysteme Postfach 4806 D-90026 Nürnberg Telefon (0911) 433-7028 Telefax (0911) 433-8301 Bestell-Nr.: G34924-K2110-U1-A1 Bestellort.: G340B Printed in Germay...
