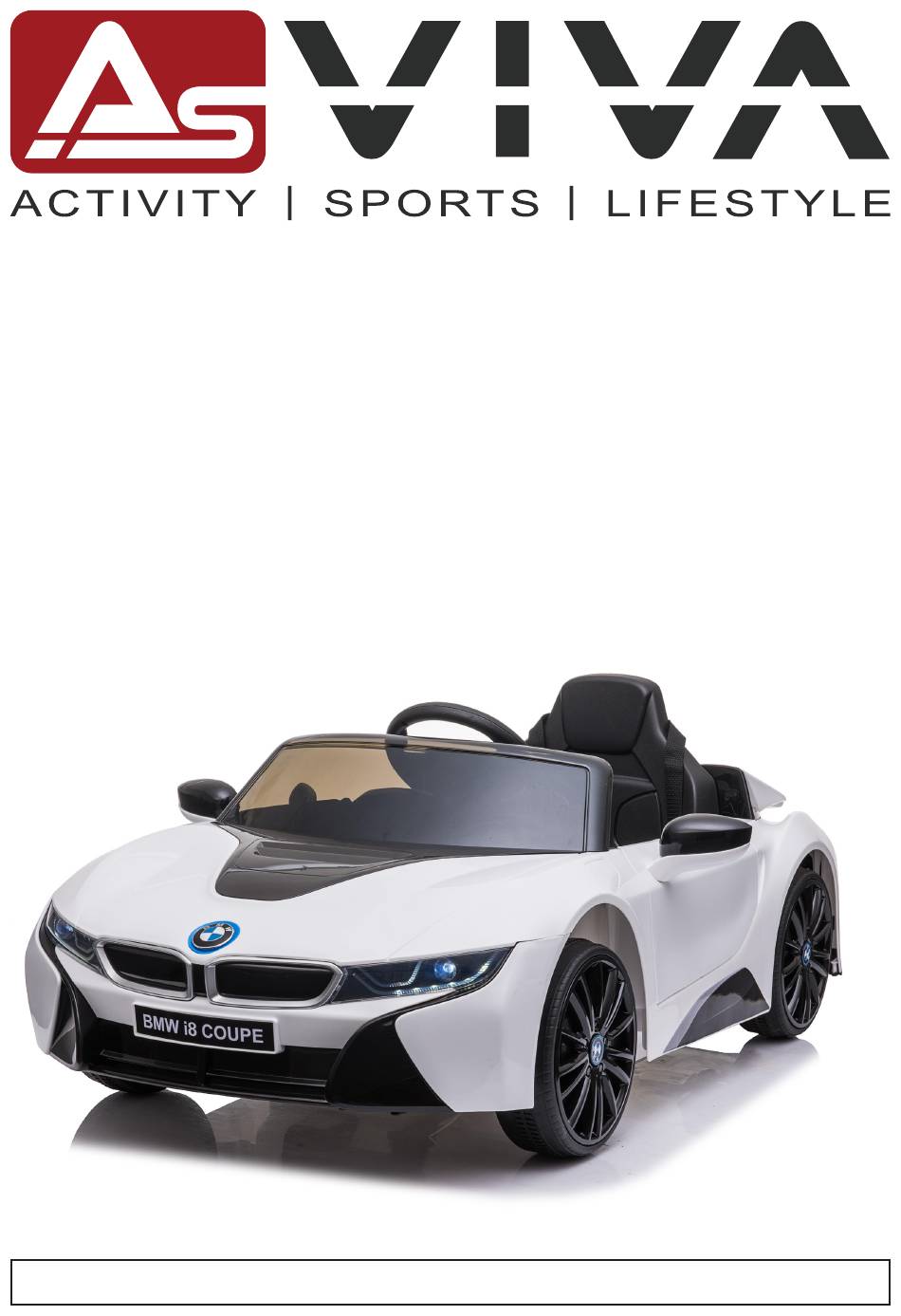

BETRIEBSANLEITUNG / MANUAL
EKC1
VERSION: C-BU
www.AsVIVA.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AsViva EKC1

Inhaltszusammenfassung für AsViva EKC1

  • Seite 1 BETRIEBSANLEITUNG / MANUAL EKC1 VERSION: C-BU www.AsVIVA.de...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS GEWÄHRLEISTUNGSBESTIMMUNGEN ................3 WICHTIGE HINWEISE ZU IHREM PRODUKT ..............4 WICHTIGE SICHERHEITSHINWEISE ................... 5 TEILEÜBERSICHT ........................6 TEILELISTE ..........................7 MONTAGE ..........................8 INBETRIEBNAHME ........................ 14 LADEN DES AKKUS ......................16 SICHERUNG ........................... 17 STÖRUNGSSUCHE ....................... 18 RICHTIGER UMGANG MIT DEM AKKU ................19 GEWÄHRLEISTUNGSRECHT .....................

  • Seite 3: Gewährleistungsbestimmungen

    Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe der Kundennummer bzw. Rechnungsnummer an Ihren Händler oder direkt an uns. Unsere Serviceadresse: https://www.asviva.de/kontakt-formular Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können, beachten Sie bitte folgende Vorgehensweise: Ist ein bestimmtes Teil beschädigt? Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.

  • Seite 4: Wichtige Hinweise Zu Ihrem Produkt

    WICHTIGE HINWEISE ZU IHREM PRODUKT Danke, dass Sie sich für eines unserer Produkte entschieden haben und für das damit entgegengebrachte Vertrauen. Um Ihnen ein einwandfreies Produkt liefern zu können, obliegen alle unsere Produkte und deren Produktion einer ständigen sowie ausführlichen Qualitätskontrolle. Sollte dennoch ein Fehler auftreten, Ihnen das Produkt nicht zusagen oder sollten Sie Anmerkungen und Vorschläge haben, so bitten wir Sie nicht zu zögern und Kontakt mit unserem Support unter support@as-stores.com aufzunehmen.

  • Seite 5: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE • Kinder sollten während der Nutzung immer von einem Erwachsenen beaufsichtigt werden. • Dieses Spielzeug sollte mit Vorsicht verwendet werden. Es erfodert Können, um Kollisionen und Verletzungen des Benutzers und anderer auszuschließen. • Es ist ratsam, immer eine Schutzausrüstung anzulegen. •...

  • Seite 6: Teileübersicht

    TEILEÜBERSICHT...

  • Seite 7: Teileliste

    TEILELISTE Nr. Beschreibung Menge Nr. Beschreibung Menge Vehicle body Ø5 nut Rear gear box R/L Seat Rear wheel M5x16 screw Front wheel Windshield Lock nut View mirror Hubcap Motor hood Ø12 washer Ø4x12 screw Ø10 washer Charger Steering wheel Spanner M5x40 machine screw Remote controller Benötigtes Werkzeug...

  • Seite 8: Montage

    MONTAGE MONTAGE DURCH EINEN ERWACHSENEN ERFORDERLICH. Das Produkt enthält kleine Teile, welche von Erwachsenen zusammengesetzt werden müssen. Kinder sollten von der Montage ferngehalten werden. Die Schutzhüllen und Plastikbeutel sollten vor der Montage entfernt und entsorgt werden. - - > Stellen Sie sicher, dass der Netzschalter auf „OFF“ steht, bevor Sie das Fahrzeug zusammenbauen. - - >...

  • Seite 9: Montage Der Vorderräder

    MONTAGE MONTAGE DER VORDERRÄDER Attach the Front Wheels │ 7 Unterboden vorne Entfernen Sie alle Teile von der Vorderachse. 1. Schieben Sie eine Unterlegscheibe auf die Vorderachse. 2. Schieben Sie das Vorderrad auf die Vorderachse. 3. Fixieren Sie das Rad mit einer Ø10-Unterlegscheibe und einer Kontermutter, die Sie ebenfalls auf der Vorderachse platzieren und mit einem Schraubenschlüssel festziehen.

  • Seite 10: Montage Der Windschutzscheibe Und Spiegel

    MONTAGE MONTAGE DER WINDSCHUTZSCHEIBE UND SPIEGEL Setzen Sie die Laschen der Windschutzscheibe in die dafür vorgesehenen Schlitze an der Karosserie ein und drücken Sie bis die Windschutzscheibe hörbar „einrastet“. Setzen Sie den Spiegel in die Tür ein und drücken Sie bis er einrastet. Wiederholen Sie diesen Vorgang für den anderen Außenspiegel.
  • Seite 11 MONTAGE MONTAGE DES LENKRADES 1. Öffnen Sie die Batteriefachabdeckung 2. Setzen Sie zwei Stück 1,5 V AA Batterien (nicht im Lieferumfang enthalten) ein. Beachten Sie die richtige Polarität. 3. Setzen Sie anschließend die Batteriefachabdeckung wieder ein. Lenksäule 1. Entfernen Sie die Maschinenschraube und die Mutter vom Lenkrad. End of steering column 2.

  • Seite 12: Anschluss Der Elektronik

    MONTAGE ANSCHLUSS DER ELEKTRONIK Connect the Power Supply │ 10 Rückansicht Roter Weißer Batterie- Batterieanschluss anschluss Roter Weißer Fahrzeug- Fahrzeug- stecker stecker Verbinden Sie den roten Fahzeugstecker mit dem roten Batterieanschluss. Anschließend den weißen Fahrzeugstecker mit dem weißen Batterieanschluss.

  • Seite 13: Montage Der Motorhaube Und Des Sitzes

    MONTAGE MONTAGE DER MOTORHAUBE UND DES SITZES Laschen des Sitzes auf der Rückseite 1. Platzieren Sie die Motorabdeckungen im Innenraum des Fahrzeugs. 2. Setzen Sie vier Schrauben ein und ziehen Sie sie fest. Wiederholen Sie den Vorgang für die andere Motorhaube. 3.

  • Seite 14: Inbetriebnahme

    INBETRIEBNAHME Power Soundeffekte Fußpedal Geschwindigkeit Schalthebel 3,5 mm AUX-Eingang Power: zum Ein- und Ausschalten des Fahrzeugs Fußpedal: - zum Fahren Pedal drücken - zum Abbremsen oder Anhalten Fuß vom Pedal nehmen Schalthebel: - zum Vorwärtsfahren nach vorne bewegen - zum Rückwärtsfahren nach hinten bewegen Soundeffekte: drücken um Soundeffekte abzuspielen Geschwindigkeit:...

  • Seite 15: Benutzung Der Fernbedienung

    INBETRIEBNAHME BENUTZUNG DER FERNBEDIENUNG 2,4 Ghz Fernbedienung mit Firstfunktion. Somit haben Eltern immer die volle Kontrolle. Die Fernbedienung hat Vorrang vor der Fußpedalbedienung. (Das Fußpedal funktioniert nicht, während Sie die Fernbedienung bedienen.) HINWEIS: Batterien (2 Stück 1,5V AAA ) sind nicht im Lieferumfang enthalten. vorwärts Verbindungstaste Lenkung rechts...

  • Seite 16: Laden Des Akkus

    LADEN DES AKKUS ACHTUNG: Nur Erwachsene sollten den Akku laden oder handhaben. Lassen Sie Ihr Kind NIE den Akku laden oder handhaben Dieses Produkt verfügt über einen Ladeschutz, d.h. beim Laden des Akkus werden alle Funktionen abgeschaltet. • Der Ladeanschluss befindet sich unter dem Sitz. •...

  • Seite 17: Sicherung

    SICHERUNG Der Akku verfügt über eine Thermosicherung, die bei Überlastung von Motor, Elektrik oder Akku automatisch die Stromversorgung unterbricht. Die Sicherung wird zurückgesetzt und die Stromversorgung wieder hergestellt, nachdem das Fahrzeug fünf Minuten ausgeschaltet war. Wenn die Thermosicherung während des normalen Gebrauchs wiederholt auslöst, muss das Fahrzeug möglicherweise repariert werden.

  • Seite 18: Störungssuche

    STÖRUNGSSUCHE mögliche Ursache Lösung Problem Fahrzeug fährt nicht Akku nicht ausreichend Akku aufladen geladen Thermosicherung ausgelöst Fahrzeug 5 Minuten ausschalten (siehe „Sicherung“) Überprüfen, ob Anschlüsse fest miteinander verbunden Akkuanschlüsse oder -Kabel sind. Wenn Kabel im Motorraum lose sind, wenden Sie lose sich an den Händler.

  • Seite 19: Richtiger Umgang Mit Dem Akku

    RICHTIGER UMGANG MIT DEM AKKU Laden Sie Ihren Akku nur mit dem mitgelieferten Ladegerät. Benutzen Sie auf gar keinen Fall das Ladegerät eines anderen Herstellers. Auch dann nicht, wenn die Stecker des Ladegerätes zu Ihrem Akku passen. Der Akku kann sich in die- sem Fall erhitzen, entzünden oder explodieren.

  • Seite 20: Gewährleistungsrecht

    GEWÄHRLEISTUNGSRECHT Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Produkts aus dem Hause AsVIVA. Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts, steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu. Die Gewährleistungsfrist beginnt mit der Übergabe der Ware durch den Fachhändler.

  • Seite 22: Warranty Terms

    Four our equipment we provide the leaga warranty of 2 years. For spare parts and repair orders, please contact your dealer or directly to AsVIVA, indictating the customer number or invoice number. Our service is available 24 hours.

  • Seite 23: Important Information About Your Product

    If nevertheless an item is defective and needs to be repaired, you do not like the product or you have any suggestions about it, please do not hesitate to contact our support team at service@asviva.de. We will find a solution for your request together.

  • Seite 24: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS • Children should always be supervised by an adult during use. • This toy should be used with caution. Skill is required to avoid collisions and injuries to the user and others. • It is advisable to always wear protective equipment. •...

  • Seite 25: Product Overview

    PRODUCT OVERVIEW...

  • Seite 26: Partslist

    PARTSLIST No Part Name Q‘ty No Part Name Q‘ty Vehicle body Ø5 nut Rear gear box R/L Seat Rear wheel M5x16 screw Front wheel Windshield Lock nut View mirror Hubcap Motor hood Ø12 washer Ø4x12 screw Ø10 washer Charger Steering wheel Spanner M5x40 machine screw Remote controller...

  • Seite 27: Assembly

    ASSEMBLY ADULT ASSEMBLY REQUIRED. The product contains small parts that must be put together by adults. Children should be kept away from the assembly. The protective covers and plastic bags should be removed and disposed of before assembly. - - > Make sure the power switch is in the „OFF“ position before assembling the vehicle. - - >...
  • Seite 28 ASSEMBLY ATTACH THE FRONT WHEELS Attach the Front Wheels │ 7 Front Bottom View Remove all parts from the front axle. 1. Slide a washer onto the front axle. 2. Push the front wheel onto the front axle. 3. Fix the wheel with a Ø10 washer and a lock nut which you also place on the front axle and tighten with a wrench.
  • Seite 29 ASSEMBLY ATTACH WINDSHIELD AND VIEW MIRRORS Insert the windshield tabs into the slots provided on the body and press until you hear the windshield „click“ into place. Insert the view mirror into the door, press until you hear it “click” into place. Repeat for the other view mirror.
  • Seite 30 ASSEMBLY ATTACH THE STEERING WHEEL 1. Remove or open the battery compartment cover. 2. Insert two 1.5 V AA batteries (not included). Observe the correct polarity. 3. Then replace the battery compartment cover. End of steering column 1. Remove the machine screw and nut from the steering wheel. End of steering column 2.

  • Seite 31: Connect The Power Supply

    ASSEMBLY CONNECT THE POWER SUPPLY Connect the Power Supply │ 10 Rear Top View Red battery White vehicle connector connector White motor Red vehicle connector connector Connect the red vehicle connector to the red battery connector. Then the white vehicle plug with the white battery connection.
  • Seite 32 ASSEMBLY ATTACH THE MOTOR HOODS AND SEAT Tabs on back of seat 1. Place the engine covers inside the vehicle. 2. Insert four screws and tighten them. Repeat the procedure for the other engine cover. 3. Install the seat by placing the tabs on the back of the seat into the holes/slots provided in the vehicle body. 4.

  • Seite 33: Operation

    OPERATION Power button Sound button Foot pedal High / Low speed switch Forward / Reverse switch 3,5 mm AUX input Power: Turns the vehicle on and off. Foot pedal: - To move the car, press the pedal down - To brake or slow down, release pressure from the peda Forward/reverse switch: - To move forward, shift the lever to top position - To move backward, shift the lever to down position...
  • Seite 34 OPERATION USE THE REMOTE CONTROLLER 2.4 Ghz remote control with ridge function. Thus parents always have full control. The remote control has priority over the foot pedal operation. (The foot controller does not work while you operate the remote control.) NOTE: Batteries (2 x 1.5V AAA) are not included in the scope of delivery.

  • Seite 35: Charging

    CHARGING CAUTION: Adults only should charge or handle the battery. NEVER let your child charge or handle the battery This product has charge protection, i.e. all functions are switched off when the battery is charged. • The charging port is located under the seat. •...

  • Seite 36: Fuse

    FUSE The battery has a thermal fuse which automatically interrupts the power supply if the motor, electrics or battery are overloaded. • The fuse will reset and power will be restored after the vehicle has been switched off for five minu- tes.

  • Seite 37: Troubleshooting

    TROUBLESHOOTING Troubleshooting Guide │ 14 Possible Cause Solution Problem Vehicle does not run Battery low on power Recharge battery. Thermal fuse has tripped Reset fuse, see <Fuse> Check that the battery connectors are firmly plugged Battery connector or wires into each other. If wires are loose around the motor are loose contact your distributor please.

  • Seite 38: Correct Handling Of The Battery

    CORRECT HANDLING OF THE BATTERY Only charge your battery with the charger supplied. Under no circumstances use a charger from another manufacturer. Not even if the charger plug matches your battery. In this case, the battery can heat up, ignite or explode.

  • Seite 39: Warranty Device

    WARRANTY DEVICE Congratulations on your decision to purchase a device from AsVIVA. According to the European guarantee law, amended as of January 1, 2002, You have a legal warranty period of 2 years. The guarantee period begins with the handover of the device by the specialist dealer.
