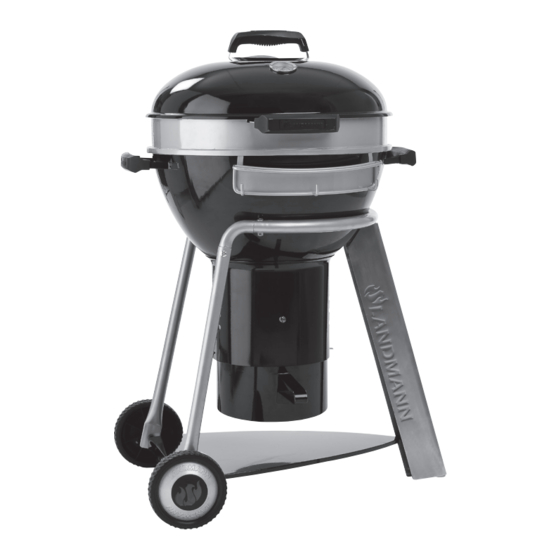

Landmann Black pearl comfort Montageanleitung
Inhaltsverzeichnis
Quicklinks
V
:
31342
ersion
de
s
:
#176_2010
tand
a
:
01/10
usgabe
ut
k
Montage- und Betriebsanleitung
Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder
die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben.
Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befolgen
Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am
Vor der Inbetriebnahme lesen!
Produkt und übergeben Sie diese an nachfolgende Benutzer.
Inhaltsverzeichnis
Verwandte Anleitungen für Landmann Black pearl comfort
Inhaltszusammenfassung für Landmann Black pearl comfort
- Seite 1 31342 ersion #176_2010 tand 01/10 usgabe Montage- und Betriebsanleitung Vor der Inbetriebnahme lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben. Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befolgen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
-
Seite 2: Inhaltsverzeichnis
Gefahr „Verbrennungen und Feuer“ ......................6 Montage ..............................7 Bevor Sie beginnen ..........................7 Grill montieren .............................7 Deckel montieren ..........................9 Grill komplettieren ..........................10 Bedienung ..............................11 OptiHeat-System ..........................11 Grill in Betrieb nehmen ........................12 Grill außer Betrieb nehmen ........................12 Reinigung ..............................12 Umwelthinweise und Entsorgungsmaßnahmen ..................12 Grill-Tipps..............................13 2 LANDMANN... -
Seite 3: Verwendung
Grill trotz erkennbarer Schäden oder unvollständig montiert in Betrieb genommen wird. • wenn technische Änderungen am Grill vorgenommen werden. • wenn Brennmittel oder Zubehör eingesetzt wird, das nicht ausdrücklich für diesen Grill zugelassen ist (im Zweifelsfall bitte beim Kundendienst anfragen). • wenn keine Original-Ersatzteile von LANDMANN verwendet werden. LANDMANN... -
Seite 4: Lieferumfang
Lieferumfang Pos. Anz. Bezeichnung Radstativ Wagenboden Winkel U-Rohr Standstativ Blende mit LANDMANN- Schriftzug Radkappe Feuerschüssel Kamin mit regelbarer Belüftung Besteckhalter OptiHeat-Grillrost-Auflage Deckelgriff mit integr. Hitzeschutz Deckel mit regelbarer Belüftung Thermometer-Set (mit Halterung) Asche-Auffangtopf Kohlerost OptiHeat-Grillrost Kohleteiler (für indirektes Grillen) Verbindungselemente:... -
Seite 5: Sicherheitshinweise
Grill nur im Freien und bei guter Belüftung benutzen. • Brennstoff (Grill-Holzkohle oder Grill-Briketts) nur mit einer zugelassenen Anzündhilfe anzünden (EN 1860-3). • Beim Zünden des Brennmittels nicht über die Grillfläche beugen. • Brennende Holzkohle oder Briketts niemals mit Wasser löschen. LANDMANN... -
Seite 6: Gefahr „Kohlenmonoxyd-Vergiftung
Lüftungsschlitze unter der Feuerschüssel schließen, damit der Glut weniger Sauerstoff zuge- führt wird. • Deckel auf die Feuerschüssel setzen, damit die Glut abgedeckt ist. • Lüftungsschlitze im Deckel öffnen, damit die Hitze austreten kann. • Grill solange beaufsichtigen, bis er abgekühlt ist. Erst dann reinigen. 6 LANDMANN... -
Seite 7: Montage
2. Verschrauben Sie die Verbindungen jeweils mit einer Schraube M6 x 35 mm (s1) und einer M6er-Mutter (n1). Die Muttern innerhalb des Gestells anordnen, damit die überstehenden, scharfkantigen Schraubengewin- de nach innen zeigen. Die Verbindung Wagenboden (2) und Standsta- tiv (5) wird später montiert. LANDMANN... - Seite 8 3. Führen Sie das Landmann-Blende (6) von unten über das Standstativ (5). 4. Kippen Sie das Landmann-Blende (6) etwas nach oben und verschrauben Sie das Standstativ (5) mit dem Wagenboden (2) mit einer Schraube M6 x 35 mm (s1) und einer M6er-Mutter (n1).
-
Seite 9: Deckel Montieren
13. Verschrauben Sie den Deckelgriff mit integr. Hitze- schutz(13) am Deckel (14) mit zwei Schrauben M5 x 10 mm (s2) und zwei M5er-Muttern (n3). 14. Schrauben Sie das Thermometer-Set (15), bestehend aus Thermometer, Halterung und Mutter (M) an den Deckel (14). s2 s2 LANDMANN... -
Seite 10: Grill Komplettieren
(19) in das Kohlerost (17) ein. 18. Legen Sie das OptiHeat-Grillrost (18) ein. 19. Legen Sie den Deckel (14) auf die Feuerschüssel (9) oder, wenn Sie gleich Grillen möchten, hängen Sie ihn, wie in der Abbildung gezeigt, an die Feuerschüs- sel. 10 LANDMANN... -
Seite 11: Bedienung
Anheben des Rostgriffes zur Höhenverstellung des Grill- position rostes Absenken oder Anheben des Rostes auf eine andere Tem- Drehung des Grillrostes bis zu den Auswölbungen peraturstufe Drehung des Grillrostes in die Ausgangs position Ablegen des Rostgriffes in die Ausgangs position LANDMANN... -
Seite 12: Grill In Betrieb Nehmen
Brennstoff auf, wie Sie zum Zubereiten Ihrer Speisen benötigen. • Verwenden Sie nur zugelassene Grillgut-An- zündmittel (wie z.B. Landmann-Feststoffan- • Wenn Sie mit der Zubereitung Ihrer Speisen fertig sind zünder), niemals Benzin, Spiritus oder andere oder die Zubereitung kurzzeitig unterbrechen möch- beim Anzünden verpuffende Substanzen. -
Seite 13: Grill-Tipps
Umluftherd. Die Garungszeit ist beim indirekten Grillen natürlich deutlich länger als beim direkten Grillen. Ein Wenden des Grillgutes und somit ein häufiges Öffnen der Haube ist aber nicht notwendig, da die Wärmezufuhr von allen Seiten erfolgt. LANDMANN... - Seite 14 LANDMANN GmbH & Co. Handels-KG Am Binnenfeld 3 - 5 D - 27711 Osterholz – Scharmbeck e-mail: ohz@landmann.de Internet: www.landmann.com Hotline Mo - Do 8:00 bis 16:45Uhr Fr 8:00 bis 15:30Uhr Tel.: +49 (0) 4791 – 308 - 59 oder 78...
