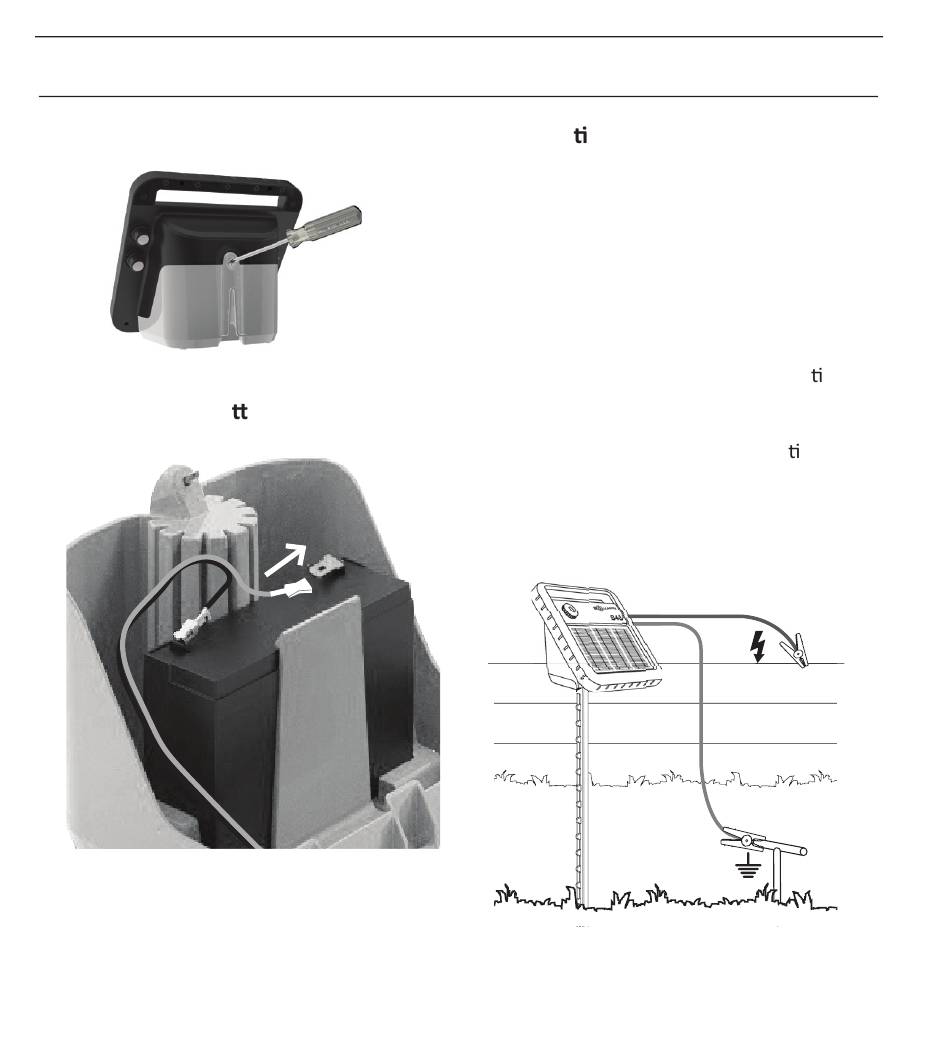

INSTALLATIONSANVISNINGER
1. Åbn spændingsgiveren
2. Tilslutning af ba eriet
3. Luk låget, og fastspænd skruen
38
3E4206 Gallagher S40 Solar Energizer User Manual
4. Installa on af spændingsgiveren
Solpanelet skal vende mod ækvator,
dvs. at panelet vender mod syd på
den nordlige halvkugle og at panelet
vender mod nord på den sydlige
halvkugle. Bør ikke anbringes i et
skyggefuldt område.
5. Tilslutning af kabler
a) Tilslut den grønne klemme l
jordspyddet mindst 60 cm dyb i
jorden.
b) Tilslut den røde klemme l
hegnstråden.
6. Tænd spændingsgiveren
RED
3' Earth Rod
GREEN
