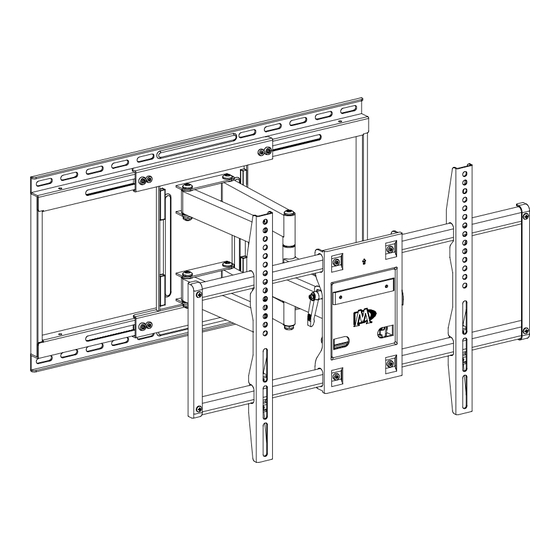

Mounting Dream MD2198 Installationsanweisungen
  1. Anleitungen
  2. Marken
  3. Mounting Dream Anleitungen
  4. Regale und Aufbewahrungen
  5. MD2198
  6. Installationsanweisungen

Mounting Dream MD2198 Installationsanweisungen

Vorschau ausblenden Andere Handbücher für MD2198:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Diese Anleitung herunterladen

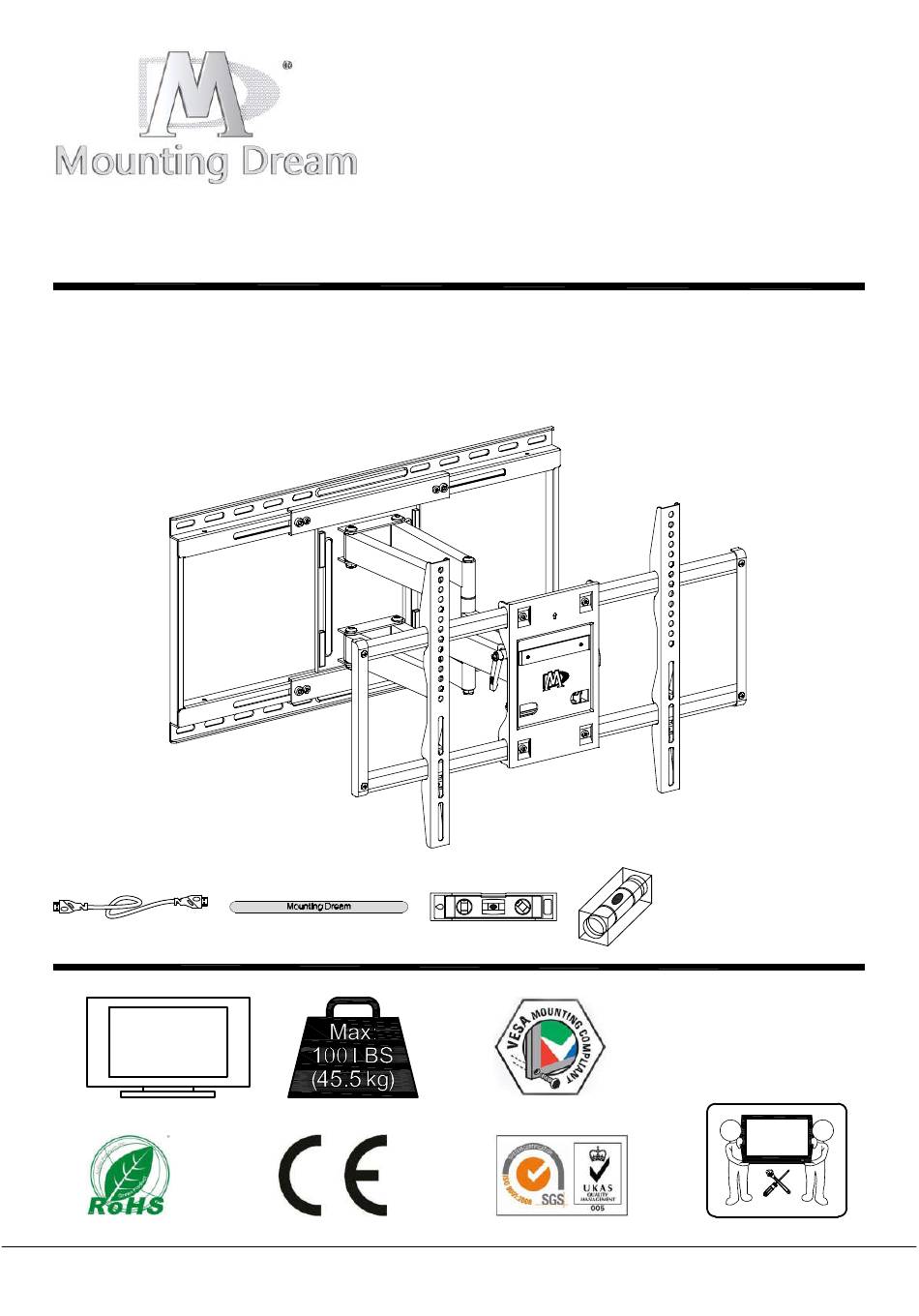

MD2198
Für die Installationsanweisungen auf deutsch, Siehe Seite 11~12.
Pour l'instruction en français, veuillez vous reporter à la page 13~14.
Para las instrucciones de la instalación en español, favor vea la página 15~16.
Per le Istruzioni in italiano, vedi pagina 17~18.
x1
42"~70"
If you have any questions, please contact us via customerservice@mountingdream.com
or call us at telephone (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time).
INSTALLATION INSTRUCTION
x3
x1
x1
Max:600x400mm/24x16"
Min:200x200mm/8x8"
1
2
TV
(A0)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mounting Dream MD2198

Inhaltszusammenfassung für Mounting Dream MD2198

  • Seite 1 MD2198 INSTALLATION INSTRUCTION Für die Installationsanweisungen auf deutsch, Siehe Seite 11~12. Pour l'instruction en français, veuillez vous reporter à la page 13~14. Para las instrucciones de la instalación en español, favor vea la página 15~16. Per le Istruzioni in italiano, vedi pagina 17~18.

  • Seite 2: Installation Tools

    ● The wall must be capable of supporting five times the weight of the TV and mount combined. ● Incorrect installation may result in product damage or body injury. Mounting Dream shall bear no responsibility for any damage or injury resulted from incorrect installation, incorrect assembly or misuse.
  • Seite 3 Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. For parts shortage or damage, please contact us via customerservice@mountingdream.com. NOTE: Not all hardware included will be used. Spacers TV Brackets TV Screws...
  • Seite 4 1-3 Attach the TV Brackets Screw and washer Spacer(s), screw and washer Tips: If you need to combine M8(c/f) screw with 2.5mm spacer(j), you have to remove the inner circle.

  • Seite 5: Parts And Hardware

    For wood stud installation, follow STEP 2A For concrete installation, follow STEP 2B on PAGE 6 Parts and Hardware Wall Plate Unit Lag Bolt M8x60mm Allen Key M8 Washer M6x12 Bolt Tube Clip (Pre-assembled) Allen Key M5x12mm Bolt Mounting Template Contact us at telephone (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time) or email us by customerservice@mountingdream.com to have...
  • Seite 6 Again, find another wood stud Bubble level 16"/18"/24" (406/457/610mm) Centre line Stick CAUTION: To avoid potential personal injury or property damage: All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to the next step.
  • Seite 7 Solid Conrete Wall Installation Min. 8"(203mm) DANGER 2.5" 3/8" (64mm) (10mm) Stick CAUTION: To avoid potential personal injury or property damage: All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to the next step.
  • Seite 8 Before hanging TV, please conduct "wall plate installation integrity test" first. 100 LBS (45.5 kg)
  • Seite 9 4-1 Tilting angle adjustment (+5°/-15°) ： Loosen handle, adjust TV to your desired position, then tighten handle. Handle +5° -15° To tighten or loosen the handle Handle ① Turn handle (loosen or tighten) until stopped by mount. ② Pull out and hold the handle. ③...
  • Seite 10 4-2 TV leveling adjustment (±3°): Loosen 2 leveling bolts on the rear of TV plate by maximum 2 turns, adjust to level, and retighten to secure. ±3° Tighten Loosen 4-3 TV side to side movement: Loosen two bolts by maximum 2 turns and need two people cooperation to lift the assembly unit (TV + TV plate + arms) at the same time slide it left or right along the rail of the wall plate to perfectly position the TV.
  • Seite 11 Allen key storage: For easy adjustment, you might put the Allen key on the wall plate as illustration. 673mm 662mm MAX:600mm 430mm MAX: 340mm 400mm 485mm 86mm...

  • Seite 12: Werkzeuge Für Installation (Nicht Enthalten)

    ● Die Wand muss das Fünffache des Gesamtgewichts des Fernsehapparats und der Halterung tragen können. ● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen an Ihrem Gerät führen. Mounting Dream haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung verursacht wurden.

  • Seite 13: Schritt 2 Befestigen Sie Die Wandplatte An Der Wand

    Installationsanweisungen Warnung: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen können. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile vollständig und unbeschädigt sind. Falls Teile fehlen oder beschädig sind, wenden Sie sich bitte an den Kundendienst per E-Mail: customerservice@mountingdream.com.

  • Seite 14: Consignes De Sécurité

    ● L'installation incorrecte causera le dommage matériel ou la blessure corporelle. Mounting Dream n'assumera aucune responsabilité pour le dommage et la blessure causés par l'installation incorrecte ou l'utilisation inadéquate. ● N'utilisez pas ce produit pour des autres objectifs non désignés par Mounting Dream.

  • Seite 15: Instruction D'installation

    Instruction d'installation AVERTISSEMENT : Ce produit contient des petites pièces, en cas d'ingestion, des risques de suffocation y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pièces sont complets et non défectueux. S'il y a des pièces manquantes ou endommagées, contactez S.V.P. le service client par email : customerservice@mountingdream.com.

  • Seite 16: Advertencias De Seguridad

    ● La instalación incorrecta puede producir daños al producto o lesiones al usuario. Cualquier pérdida o daño debido por la mala instalación o uso indebido, Mounting Dream no asume ninguna responsabilidad. ● Favor NO utilizar el producto de Mounting Dream para otros usos no asignados.
  • Seite 17 Instrucciones paso a paso de su instalación Advertencia: Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de asfixia. Antes de comenzar la instalación, favor compruebe que todos los accesorios y piezas de repuesto estén completas y sin daño alguno.
  • Seite 18 ● L'installazione errata potrebbe causare danni al prodotto o lesioni personali. Mounting Dream non si assume alcuna responsabilità per danni o lesioni causate da installazione impropria o uso improprio. ● Non applicare questo prodotto ad altri scopi non indicati da Mounting Dream.

  • Seite 19: Istruzioni Di Installazione

    Istruzioni di installazione Avvertenza: Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se ingoiati. Prima di iniziare l'installazione, controlla se tutti gli accessori e parti siano inclusi e non danneggiati. In caso di perdita o danni, contatta il Servizio Clienti via mail: customerservice@mountingdream.com. Nota: Non verranno utilizzati tutte le parti incluse.
