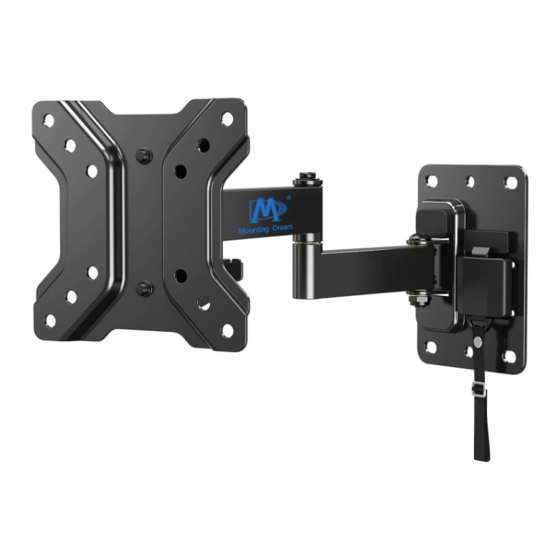

MD2209-03
Für die Installationsanweisungen auf deutsch, Siehe Seite 9~10.
Pour l'instruction en français, veuillez vous reporter à la page 11~12.
Para las instrucciones de la instalación en español, favor vea la página 13~14.
Per le Istruzioni in italiano, vedi pagina 15~16.
x3
10"~26"
If you have any questions, please feel free to contact us:
USA E-mail: customerservice@mountingdream.com
Phone call: (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time)
EU
E-mail: customercare@mountingdream.com
AU
E-mail: customersupport@mountingdream.com
For more information, please visit our website: www.mountingdreamonline.com

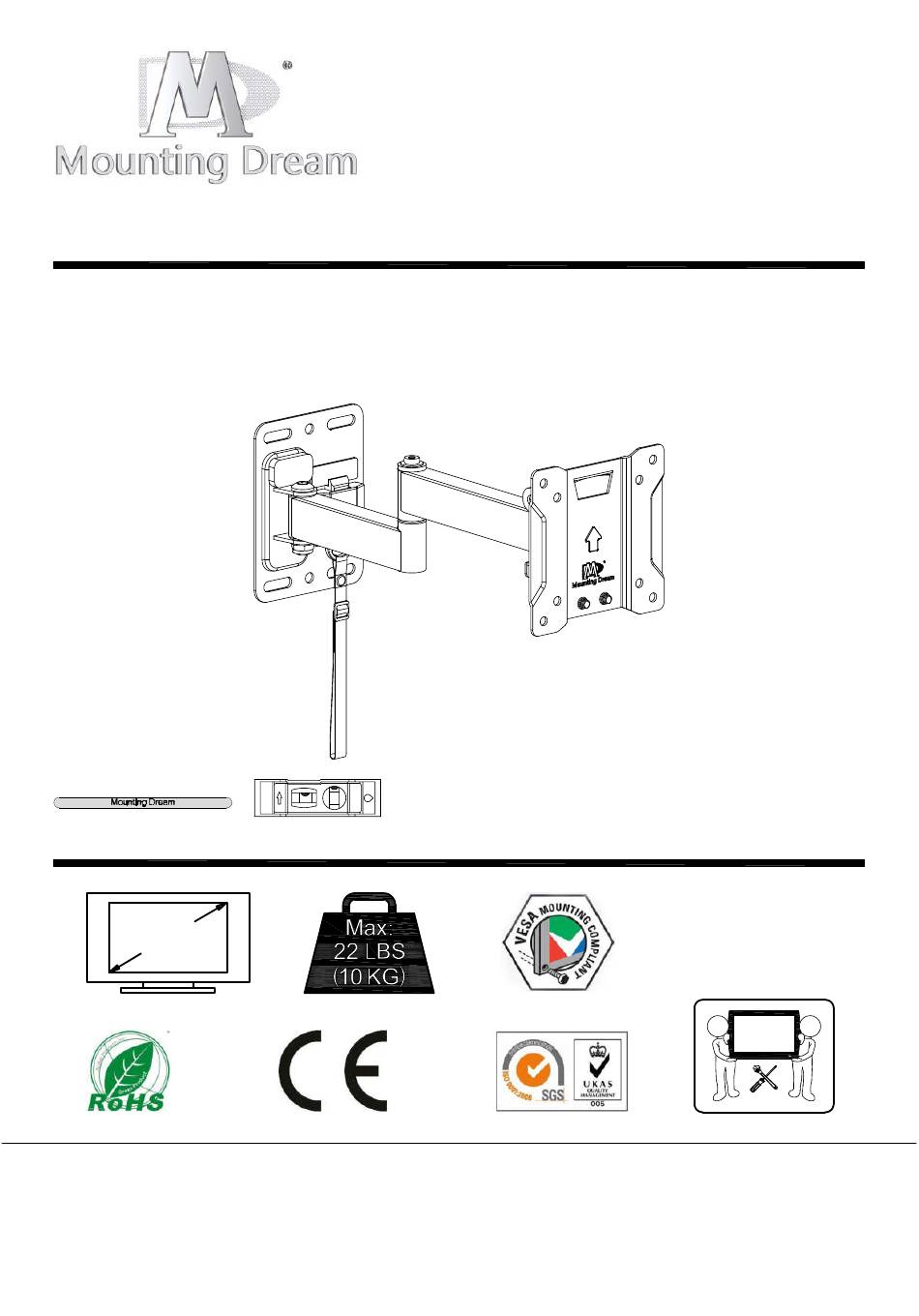

INSTALLATION INSTRUCTION
x1
Max:100x100mm/4x4"
Min:75x75mm/3x3"
1
TV
2
(DE-A0)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mounting Dream MD2209-03
Inhaltszusammenfassung für Mounting Dream MD2209-03
- Seite 1 MD2209-03 INSTALLATION INSTRUCTION Für die Installationsanweisungen auf deutsch, Siehe Seite 9~10. Pour l'instruction en français, veuillez vous reporter à la page 11~12. Para las instrucciones de la instalación en español, favor vea la página 13~14. Per le Istruzioni in italiano, vedi pagina 15~16.
-
Seite 2: Installation Tools
According to the wall you're going to install, the structure of your RV may require additional reinforcement. ● Do not apply this product to any purpose not indicated by Mounting Dream. ● Make sure to stow the TV and fully lock the mount in place before your RV is moving. - Seite 3 Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. For parts shortage or damage, please contact us via customerservice@mountingdream.com (USA) or customercare@mountingdream.com (EU) or customersupport@mountingdream.com (AU). NOTE: Not all hardware included will be used.
- Seite 4 1-2 Select TV Screws 1-3 Attach TV Plate to TV Back 100mm 75mm 75mm 100mm Screw and Washer Combination Options...
-
Seite 5: Parts And Hardware
Parts and Hardware Wooden Board Min. 0.5"(12.7mm) Wall Plate Lag Bolt M6x25mm The TV plate is off center about 0.63"/16mm to Bolt Head UP! the wall plate. Please consider this point, when positioning your TV on the wall. 0.63"(16mm) Level TV plate center Wall plate center Wall Plate... - Seite 6 Before hanging TV, please conduct "wall plate installation integrity test" first. 22 LBS (10 KG)
- Seite 7 4-1 Tilting angle adjustment (+5°/-15°) ： Pull TV to your desired angle then fasten 2 tilting bolts with Allen key Tilting bolts +5° -15° Tilting bolts 4-2 TV leveling adjustment (±3°): Loosen 2 leveling bolts on the rear of TV plate by maximum 2 turns, adjust to level, and retighten to secure.
- Seite 8 Push your TV to the wall. Pull down the strap and lock the TV plate to the wall plate. Important ! Make sure to stow the TV and fully lock the mount in place before your RV moves. Stow Pull down the straps Pull out Pull and hold the strap...
- Seite 9 Allen key storage: For easy adjustment, you might put the Allen key on the wall plate as illustration. 229mm 120mm 100mm 75mm 100mm +5° 173mm 75mm -15° 130mm 346mm 98mm 68mm +90°/-90°...
-
Seite 10: Sicherheitshinweise
Halterung vollständig in einer festen Position zu verriegeln. ● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen an Ihrem Gerät führen. Mounting Dream haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung... - Seite 11 Installationsanweisungen Warnung: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen können. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile vollständig und unbeschädigt sind. Falls Teile fehlen oder beschädig sind, wenden Sie sich bitte an den Kundendienst per E-Mail: customerservice@mountingdream.com (USA), customercare@mountingdream.com (EU), customersupport@mountingdream.com ( AU) Hinweis:...
-
Seite 12: Consignes De Sécurité
Selon le type du mur où vous voulez installer le support, il faudrait renforcer la structure du mur. ● N'utilisez pas ce produit pour des autres objectifs non désignés par Mounting Dream. ● Avant de démarrer votre RV, veuillez pousser la télé vers le mur en assurant que le téléviseur est bien vérouillé... -
Seite 13: Instruction D'installation
Instruction d'installation AVERTISSEMENT : Ce produit contient des petites pièces, en cas d'ingestion, des risques de suffocation y arrivera. Avant l'installation, veuillez vérifier que tous les accessoires et toutes les pièces sont complets et non défectueux. S'il y a des pièces manquantes ou endommagées, contactez S.V.P. le service client par email : customerservice@mountingdream.com (USA), customercare@mountingdream.com (EU), customersupport@mountingdream.com ( AU) ATTENTION :... -
Seite 14: Advertencias De Seguridad
● La instalación incorrecta puede producir daños al producto o lesiones al usuario. Cualquier pérdida o daño debido por la mala instalación o uso indebido, Mounting Dream no asume ninguna responsabilidad. - Seite 15 Instrucciones paso a paso de su instalación Advertencia: Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de asfixia. Antes de comenzar la instalación, favor compruebe que todos los accesorios y piezas de repuesto estén completas y sin daño alguno. Si faltan o están dañadas, favor de contactarse con nuestro servicio al cliente: customerservice@mountingdream.com (USA), customercare@mountingdream.com (EU), customersupport@mountingdream.com ( AU) Atención:...
- Seite 16 Il muro richiederebbe rinforzo supplementare in base al muro su cui si installa il supporto in caravan. ● Non applicare questo prodotto ad altri scopi non indicati da Mounting Dream. ● Prima di spostare il caravan, ritrae il televisore e assicurati che il supporto sia bloccato in posizione fissa.
-
Seite 17: Istruzioni Di Installazione
Istruzioni di installazione Avvertenza: Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se ingoiati. Prima di iniziare l'installazione, controlla se tutti gli accessori e parti siano inclusi e non danneggiati. In caso di perdita o danni, contatta il Servizio Clienti via mail: customerservice@mountingdream.com (USA), customercare@mountingdream.com (EU), customersupport@mountingdream.com ( AU) Nota: Non verranno utilizzati tutte le parti incluse.
