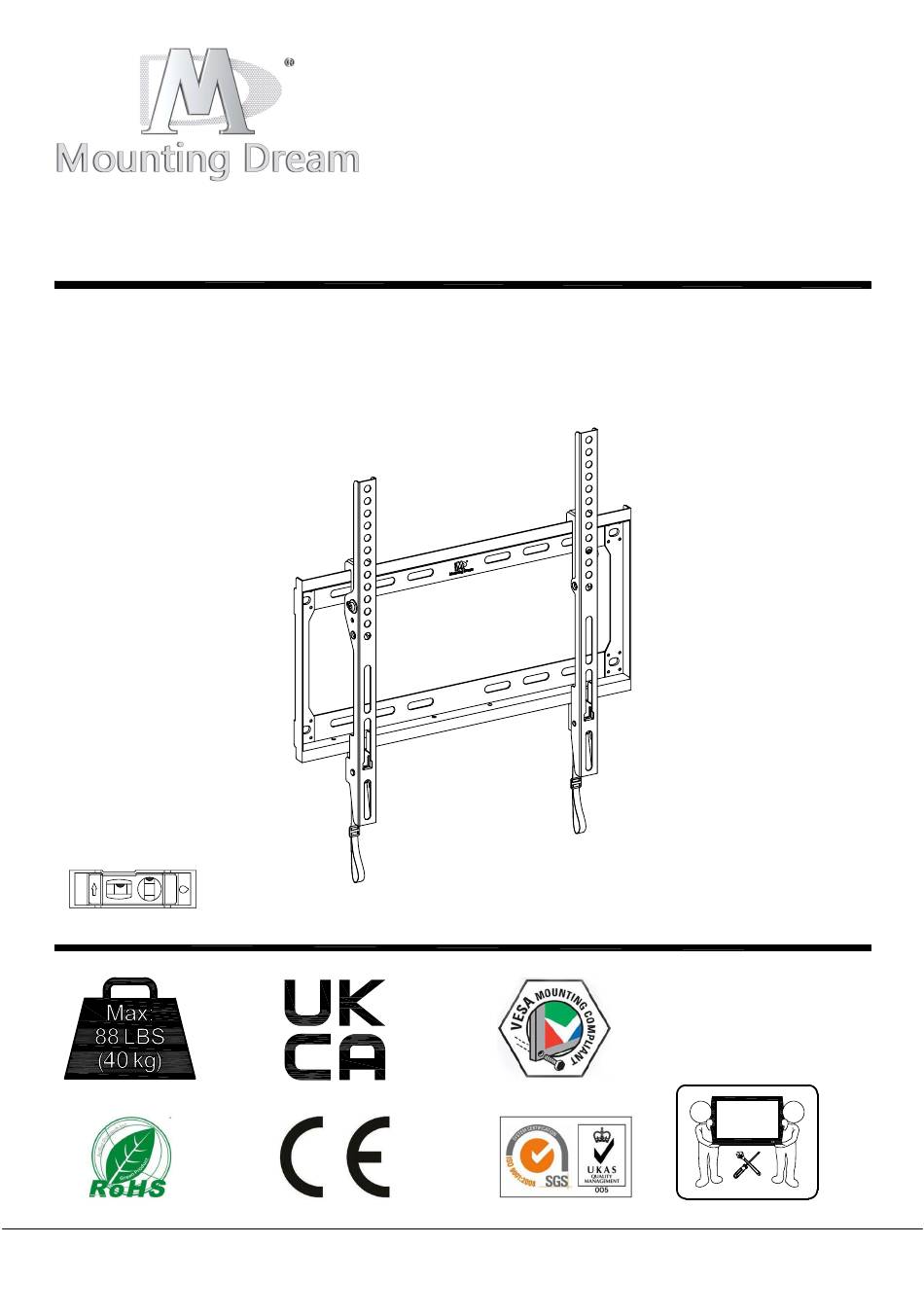

MD2268-MK-02 INSTALLATION INSTRUCTION
Für die Installationsanweisungen auf Deutsch, siehe Seite 10~11.
Pour l'instruction en Français, veuillez vous reporter à la page 12~13.
Para las instrucciones de la instalación en Español, favor vea la página 14~15.
Per le Istruzioni in Italiano, vedi pagina 16~17.
x1
If you have any questions, please contact our customer service.
Max:400x400mm/16x16"
Min:75x75mm/3x3"
1
2
TV
(UK-C2)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mounting Dream MD2268-MK-02

Inhaltszusammenfassung für Mounting Dream MD2268-MK-02

  • Seite 1 MD2268-MK-02 INSTALLATION INSTRUCTION Für die Installationsanweisungen auf Deutsch, siehe Seite 10~11. Pour l'instruction en Français, veuillez vous reporter à la page 12~13. Para las instrucciones de la instalación en Español, favor vea la página 14~15. Per le Istruzioni in Italiano, vedi pagina 16~17.

  • Seite 2: Installation Tools

    ● The wall must be capable of supporting five times the weight of the TV and mount combined. ● Do not apply this product to any purpose not indicated by Mounting Dream. ● Incorrect installation may result in product damage or body injury. Mounting Dream shall bear no responsibility for any damage or injury resulted from incorrect installation, incorrect assembly or misuse.

  • Seite 3: Parts And Hardware

    Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. For parts shortage or damage, please contact customer service. NOTE: Not all hardware included will be used. Spacers TV Brackets TV Screws...
  • Seite 4 1-3 Attach the TV Brackets Spacer(s), screw and washer Tips: If you need to combine M6(e) or M8(c/f) screw with 2.5mm spacer(j), you have to remove the inner circle. Screw and washer...

  • Seite 5: Wood Stud Installation

    For wood stud installation, follow STEP 2A For concrete installation, follow STEP 2B on PAGE 6 Parts and Hardware Lag Bolt M7x70mm Wall Plate Allen Key Mounting Template CAUTION: Do not use in drywall or wood Fischer UX10x60 R Concrete Wall Anchor 6pcs Wood Stud Installation Min.
  • Seite 6 Again, find another wood stud 16"(406mm) Centre line Mounting Template CAUTION : To avoid potential personal injury or property damage: All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to the next step.
  • Seite 7 Solid Concrete Wall Installation Min. 8"(203mm) DANGER 2.9" (74mm) 3/8" 3/8" (10mm) (10mm) Mounting Template CAUTION : To avoid potential personal injury or property damage: All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate assembly.
  • Seite 8 Before hanging TV, please conduct "wall plate installation integrity test" first. 88 LBS (40 kg) Pull down...
  • Seite 9 Tilting angle adjustment (0°/-8°) ： Pull TV to your desired angle then fasten 2 tilting bolts with Allen key Tighten Loosen 0° -8° Option: To keep TV in vertical position, please use two pins to insert the holes on two brackets respectively (as shown in below image).
  • Seite 10 Pull down the straps 435mm 0 °~ -8° MAX:400mm 38mm 420mm MAX: 222mm 400mm...
