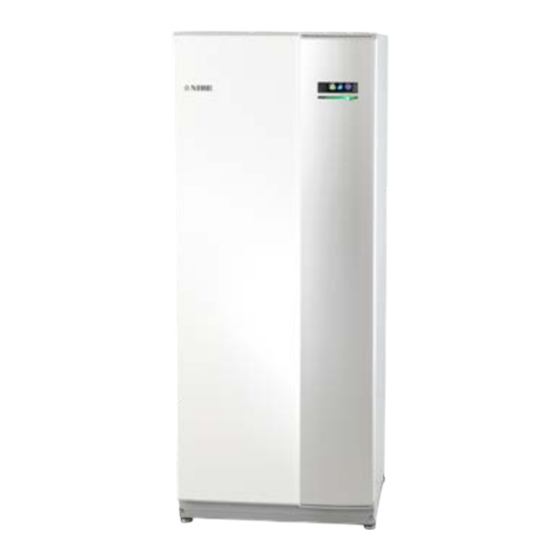

Nibe F1145 Benutzerhandbuch

Nibe F1145 Benutzerhandbuch

Erdwärmepumpe
Vorschau ausblenden Andere Handbücher für F1145:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
UHB DE 2004-5
231666
Erdwärmepumpe
NIBE F1145
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F1145

Inhaltszusammenfassung für Nibe F1145

  • Seite 1 UHB DE 2004-5 BENUTZERHANDBUCH 231666 Erdwärmepumpe NIBE F1145...

  • Seite 2: Navigation

    Seite Brauchwassermenge erhöhen Um die Brauchwassermenge vorübergehend zu erhöhen (wenn ein Brauch- wasserspeicher für F1145 installiert ist), drehen Sie zunächst das Wählrad und markieren Menü 2 (Wassertropfen). Drücken Sie anschließend zweimal die OK-Taste. Weitere Einzelheiten zur Einstellung entnehmen Sie Seite vorüb.

  • Seite 3: Inhaltsverzeichnis

    Kennzeichnung Seriennummer F1145 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F1145 Wartung von F1145 3 F1145 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Alarmverwaltung...

  • Seite 4: Wichtige Informationen

    1.9.1.1 Heizkurve (Verschiebung) 1.9.1.1 Heizkurve (Verlauf der Heizkurve) Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Kapitel 1 | Wichtige Informationen NIBE F1145...
  • Seite 5 Datum __________________ Unt. _________________________ NIBE F1145 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Sicherheitsinformationen

    Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2020. Starten Sie F1145 nicht, wenn die Gefahr besteht, dass das Wasser im System gefroren ist. Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken...

  • Seite 7: Kennzeichnung

    Klassifizierung des Gehäuses als elektrotechnische Ausrüstung. Gefahr für Personen und Maschinen. Lesen Sie das Benutzerhandbuch. Seriennummer Die Seriennummer ist rechts unten an der Frontabdeckung, im Infomenü (Menü 3.1) und auf dem Typenschild angegeben. Seriennummer NIBE F1145 Kapitel 1 | Wichtige Informationen...
  • Seite 8 ACHTUNG! Die Seriennummer des Produkts ((14 Stellen) benötigen Sie im Service- und Supportfall. Kapitel 1 | Wichtige Informationen NIBE F1145...

  • Seite 9: F1145 - Eine Ausgezeichnete Wahl

    Elektroheizpatrone kann ebenso für einen ggf. erforderlichen Reservebe- trieb verwendet werden (mit 6 kW Werkseinstellung). F1145 ist mit einem Regelgerät für hohen Komfort, gute Wirtschaftlichkeit und sicheren Betrieb ausgerüstet. Verständliche Informationen über Zustand, Betriebszeit und alle Temperaturen in der Wärmepumpe werden auf dem großzügigen und deutlichen Display angezeigt.

  • Seite 10: Wärmepumpe - Das Herzstück Des Hauses

    Verdichter Kältemittel -4 ºC Verdampfer -2 ºC -3 ºC 0 ºC Wärmequellenmedium Wärmequelle Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1145...

  • Seite 11: Funktion Der Wärmepumpe

    Expansionsventil strömen. Hier wird der Druck gesenkt und das Kälte- mittel nimmt wieder seine ursprüngliche Temperatur an. Das Kältemittel hat nun einen Zyklus durchlaufen. Es wird erneut in den Verdampfer geleitet und der Prozess wiederholt sich. NIBE F1145 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 12: Kontakt Mit F1145

    Wärmeenergie des erwärmten Wassers zum Brauch- wasserspeicher des Hauses sowie zu den Heizkörpern bzw. Heizrohr- wärmeübertragern. Kontakt mit F1145 EXTERNE INFORMATIONEN Wenn die Tür an der Wärmepumpe geschlossen ist, können Sie Informa- tionen über ein Informationsfenster und eine Statuslampe abrufen.

  • Seite 13: Bedienfeld

    F1145 USB-Anschluss Hinter der Wärmepumpentür befindet sich ein Bedienfeld, das zur Kommunikation mit F1145 verwendet wird. Das sind Sie: • dient zum Ein- und Ausschalten oder versetzt die Wärmepumpe in den Notbetrieb. • Raumklima und Brauchwasser, sowie Einstellungen der Wärmepumpe an Ihre Wünsche einstellen.

  • Seite 14: Zurück-Taste

    Der Notbetrieb darf nur genutzt werden, wenn an der Wärmepum- pe ein Fehler aufgetreten ist. In diesem Modus wird der Verdichter abgeschaltet und die Heizpatrone aktiviert. Das Wärmepumpendis- play ist ausgeschaltet und die Statuslampe leuchtet gelb. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1145...

  • Seite 15: Usb-Anschluss

    Produktbezeichnung verborgen. Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie nibeuplink.com auf und klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für die Anlage herunterzula- den. NIBE F1145 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 16: Menüstruktur

    BRAUCHWASSER INFO Wenn die Wärmepumpe als Slave eingestellt ist, wird ein begrenztes Hauptmenü im Display angezeigt, das den Hinweis enthält, dass die meisten Systemeinstellungen an der Master-Wärmepumpe vorzunehmen sind. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1145...
  • Seite 17 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite Dieses Menü wird auch im begrenzten Menüsystem der Slave-Wärmepumpe angezeigt. WÄRMEPUMPE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite NIBE F1145 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 18: Symbole Auf Dem Display

    Luxusmodus für Brauchwasser aktiviert ist. Dieses Symbol zeigt an, ob „Urlaubseinstellung“ in Menü 4.7 aktiv ist. Dieses Symbol zeigt an, ob eine Verbindung zwischen F1145 und NIBE Uplink besteht. Dieses Symbol zeigt die aktuelle Ventilatorgeschwindigkeit an, wenn diese von der Normalgeschwindigkeit abweicht.

  • Seite 19: Steuerung

    Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. NIBE F1145 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 20: Alternative Wählen

    Markieren Sie die gewünschten Optionen. Eine Option ist vor- gewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestäti- gen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1145...

  • Seite 21: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu ver- ringern. Drücken Sie die OK-Taste, um den eingestellten Wert zu be- stätigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. NIBE F1145 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 22: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zeichensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie „OK“ und drücken Sie die OK- Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1145...

  • Seite 23: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. NIBE F1145 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 24: Wartung Von F1145

    Wartung von F1145 REGELMÄßIGE KONTROLLEN Ihre Wärmepumpe ist quasi wartungsfrei und erfordert nach der Inbe- triebnahme lediglich minimale Unterhaltsmaßnahmen. Allerdings wird empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form ver- schiedener Alarmtexte auf dem Display. Siehe Alarmverwaltung auf Seite Wärmequellenmedium...

  • Seite 25: Energiespartipps

    • Öffnen Sie die Thermostatventile vollständig (mit Ausnahme der Zim- mer, in denen ein kühleres Klima gewünscht wird). Die Thermostate drosseln den Volumenstrom im Heizsystem, was F1145 mit einer hö- heren Temperatur auszugleichen versucht. Dadurch muss das System mehr arbeiten und verbraucht auch entsprechend mehr Energie.
  • Seite 26 Energiförbrukning fördelat över året Energieverteilung der Erdwärmepumpe im Jahresverlauf verbrauchs mars april juni juli Månad Monat Wird die Innentemperatur um ein Grad erhöht, steigt der Energiever- brauch um ca. 5%. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1145...
  • Seite 27 Staubsauger (Betrieb: 2 h/Woche) 1000 Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Bei diesen Angaben handelt es sich um ungefähre Beispielwerte. NIBE F1145 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 28: Energiezähler

    über dem zukünftigen Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Woh- nung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1145...

  • Seite 29: F1145 - Zu Ihren Diensten

    Vorrang besitzt). "aktiv" wird angezeigt, wenn eine zeitliche Steuerungsoption aktiv ist, ansonsten erscheint " aus". erweitert Einstellung der Heizkurve, Anpassung mit externem Anschluss, Minimalwert für Vorlauftemperatur, Raumfühler, Kühlfunktion und +Ad- just. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 30: Temperatureinstellung (Ohne Aktivierten Raumfühler)

    Temperatureinstellung (ohne aktivierten Raumfühler): Einstellbereich: -10 bis +10 Werkseinstellung: 0 Das Display zeigt den eingestellten Wert für die Heizung an (Parallelverschiebung der Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusenken, er- Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 31: Ventilation (Zubehör Erforderlich)

    Sie den Wert in Menü 1.1.1 um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, verringern Sie den Wert in Menü 1.1.1 um einen Schritt. VENTILATION (ZUBEHÖR ERFORDERLICH) Menü NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 32: Zeitliche Steuerung

    Dauer für einen beliebigen Zeitraum ventilation (Urlaub) einstellen. Schema: Hier wählen Sie den zu ändern- den Zeitplan aus. Schemaeinstellung Diese Einstellungen können für das jeweilige Schema erfolgen (Menü 1.3.1, 1.3.2 und 1.3.3: Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...
  • Seite 33 Stoppzeit früher als die Startzeit einstellen. Dann stoppt das Zeit- programm bei der eingestellten Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. HEIZUNG Menü 1.3.1 NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...
  • Seite 34 ZEITLICHE STEUERUNG KÜHLUNG 1.3.2 Dabei lassen sich maximal zwei verschie- Schema 1 Schema 2 dene Zeitperioden pro Tag festlegen. aktiviert alle 21:30 - 06:00 Zeitperiode Anpassung Konflikt VENTILATION (ZUBEHÖR ERFORDERLICH) Menü 1.3.3 Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...
  • Seite 35 Kühlungseinstellungen. Ventilatorrückstellzeit Festlegung der Ventilatorrückstellzeit bei einer vorüber- gehenden Änderung der Ventilationsgeschwindigkeit. eigene Kurve Einstellung der eigenen Kurve für Heizung bzw. Kühlung. Punktverschieb. Einstellung der Parallelverschiebung für Heiz- bzw. Kühlkurve NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 36: Kühlkurve (Zubehör Erforderlich)

    Hier können Sie eine Kurve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur bei verschiedenen Außenlufttemperaturen ändert. Mit der Zahl rechts neben "System" wird angegeben, welches System für die Heiz-/Kühlkurve ausgewählt wurde. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 37: Externe Justierung

    Klimatisierungsystem 2 ist. Siehe Abbildung. Klimatisierungsystem 3 °C Werkseinstellung: 0 Klimatisierungsystem 4 Durch Anbringen eines externen Anschlusses, z. B. Raumthermostat oder Schaltuhr, kann die Raumtemperatur bei der Beheizung vorübergehend oder NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...
  • Seite 38 Klimatisierungssystem ein. Dementsprechend berechnet F1145 niemals eine Temperatur, die unter dem hier eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System vorgenommen werden. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 39: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtempe- ratur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschrie- benen Einstellungen für jedes einzelne System vorgenommen werden. KÜHLEINSTELLUNGEN (ZUBEHÖR ERFORDERLICH) Menü NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 40: Sollwert Kühl-/Heizfühler

    Einstellbereich: 5-40 °C Werkseinstellung: 21 Heizung bei Raumuntertemp. Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 1,0 Kühlung bei Raumübertemp. Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 3,0 larm rumsgivare kyla Einstellbereich: ein/aus Werkseinstellung: aus Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 41: Start Passive Kühlung

    Werkseinstellung: 0 Zeit zw. Heizung und Kühlung Einstellbereich: 0-48 h Werkseinstellung: 2 Sie können F1145 nutzen, um das Haus in der warmen Jahreszeit zu kühlen. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in F1145 installiert und aktiviert ist. Kühl-/Heizfühler Ein zusätzlicher Fühler kann mit F1145 verbunden werden, um zu entscheiden,...

  • Seite 42: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Kühlung erzeugen. Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrsystemen verfügbar. Hier legen Sie fest, wie lange F1145 warten soll, bis nach Ende des Kühlbetriebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). VENTILATORRÜCKSTELLZEIT (ZUBEHÖR ERFORDERLICH) Menü...
  • Seite 43 Vorlauftemperatur bei 30°C °C Vorlauftemperatur bei 40°C °C Hier können Sie bei speziellem Bedarf Ihre eigene Heiz- bzw. Kühlkurve erstellen, indem Sie die gewünschten Vorlauftemperaturen bei unterschiedlichen Außen- lufttemperaturen vorgeben. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 44: Außentemperaturpunkt

    Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenänderung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren kön- nen. NACHTABSENKUNG (ZUBEHÖR ERFORDERLICH) Menü 1.9.9 Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...
  • Seite 45 Werkseinstellung: 0,5 - Beeinfl.grad Klimatisierungsystem 1 Mithilfe von +Adjust kommuniziert die Anlage mit der Steuereinheit für die Fußbodenheizung* und passt die Heizkurve sowie die berechnete Vorlauftem- peratur an die Fußbodenheizung an. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 46: Flm-Kühlung (Zubehör Erforderlich)

    FLM-Kühlung startet, wenn die Raumtemperatur den eingestellten Wert Raum- sollwert + Kühlung bei Raumübertemp. überschreitet. FLM-Kühlung hält an, wenn die Raumtemperatur unter Raumsollwert sinkt. Wenn Sie mehrere FLM-Systeme nutzen, können Sie diese Werte für jedes einzelne System festlegen. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 47: Brauchwasserkapazität Einstellen

    Urlaubseinstellung und Zeitprogramm gleichzeitig aktiv sind (Urlaubseinstellung hat dabei Vorrang). "aktiv" erscheint, wenn ein Teil des Zeitprogramms aktiv ist. Ansonsten wird "aus" angezeigt. erweitert Einstellung einer periodischen Erhöhung der Brauchwasser- temperatur. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...
  • Seite 48 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt F1145 zu dem Modus zurück, der in Menü 2.2. einge- stellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 49 Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Anpassung: Hier legen Sie fest, welcher Brauchwasserkomfort während des aktivierten Zeitprogramms gelten soll. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 50: Periodische Erhöhung

    Einstellbereich: 00:00 - 23:00 Nächste period. Erhöh. Werkseinstellung: 00:00 Um die Bildung von Bakterien im Brauchwasserspeicher zu verhindern, können Verdichter und Elektroheizpatrone gemeinsam in regelmäßigen Zeitabständen die Brauchwassertemperatur kurzzeitig erhöhen. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...
  • Seite 51 Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebs- zyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 52: Informationen Abrufen

    Informationen zu den Betriebszeiten der Zusatzheizung an usw. Alarmprotokoll zeigt die letzten Alarme und Informationen zur Wärme- pumpe bei der Alarmauslösung an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 53: Serviceinfo

    Es können keine Änderungen vorge- nommen werden. aktiv Status: Die Informationen können über mehrere Anzahl der Starts: Seiten verteilt sein. Drehen Sie das Ges.betr.zeit: - davon Brauchwasser: Wählrad, um zwischen den Seiten zu blättern. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...
  • Seite 54 Außentemperatur -5.6 °C Vorlauftemp. 30.5 °C 25.0 °C Rücklauftemp. Brauchwasserbereitung 49.0 °C 6.2 °C Kältetr. ein 3.9 °C KT aus Kond.vorlauf 30.5 °C 0 min Betriebszeit betriebsmodus Heizung Alarminformationen. Menü Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 55: Innentemperaturprotokoll

    Uhrzeit und Datum Plusfunktionen Einstellungen für svenska Sprache / Sprache eventuell installierte Zusatzfunktio- nen im Heizsystem. Urlaubseinstellung betriebsmodus Aktivierung des manuellen oder automatischen Betriebs. Die Statusinformation zeigt den gewählten Betriebsmodus an. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...
  • Seite 56 Urlaubseinstellung eingestellt haben, diese zurzeit aber nicht aktiv ist, "aktiv" zeigt an, ob ein Teil der Urlaubseinstellung aktiv ist, sonst wird " aus" angezeigt. erweitert Einstellung des Betriebsmodus für die Wärmepumpe. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 57: In Den Zugehörigen Untermenüs Nehmen

    Temperaturgrenzen (Start- und Stopptemperatur) die Poolerwärmung stattfinden soll sowie wie viele Verdichter für diesen Pool gleichzeitig arbeiten dürfen. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet F1145 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über...

  • Seite 58: Neue Verbindungszeichenfolge Anfordern

    "Verbindungszeichenfolge" und ist für die Dauer von 60 min gültig. Alle Benutzer trennen Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 59: Automatische Einstellung (Dhcp)

    HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink überwachen oder steuern, ohne zuvor eine neue Verbindungszeichenfolge anzufordern. TCP/IP-EINSTELLUNGEN Menü 4.1.3.8 Hier können Sie die TCP/IP-Einstellungen TCP/IP-Einstellungen 4.1.3.8 für Ihre Anlage vornehmen. Automatische Einstellung...

  • Seite 60: Proxyeinstellungen

    Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. SMS (ZUBEHÖR ERFORDERLICH) Menü 4.1.4 Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...
  • Seite 61 "SG Ready" beeinflusst werden darf. Wenn für „SG Ready“ die Option „Niedriger Preis“ eingestellt ist, wird die Stopptemperatur für das Brauchwasser bei ausschließlichem Verdichterbetrieb (Elektroheizpatrone nicht zulässig) so hoch wie möglich eingestellt. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 62: Kühlung Beeinflussen (Zubehör Erforderlich)

    Im Niedrigpreismodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 1 °C erhöht. Im Überkapazitätsmodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer F1145 angeschlossen und aktiviert sein. SMART PRICE ADAPTION™ Menü 4.1.6 aktiviert smart price adaption 4.1.6...

  • Seite 63: Strompreisübersicht

    Werkseinstellung: 2 Pooltemp. beeinflussen Einstellbereich: 1 - 10 Werkseinstellung: 2 Kühlung beeinflussen Einstellbereich: 1 - 10 Werkseinstellung: 3 Strompreisübersicht Hier können Sie Informationen zu den Strompreisänderungen im Dreitages- verlauf abrufen. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 64: Smart Homes (Zubehör Erforderlich)

    Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stunden- preisen basiert. Die Funktion ruft die Stundenpreise für die kommenden 24 h über NIBE Uplink ab. Daher werden eine Internetverbindung und ein NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.

  • Seite 65: Einstellungen

    ** Wählen Sie „Spot“ unter eingest. Preis aus, um dieses Menü aufzurufen. EINSTELLUNGEN Menü 4.1.8.1 Einstellungen 4.1.8.1 smart energy source™ Einstellbereich: Aus/Ein Werkseinstellung: Aus smart energy source Regelungsmethode Regelungsmethode Einstellbereich: Preis/CO Werkseinstellung: Preis EINGEST. PREIS Menü 4.1.8.2 NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...
  • Seite 66 CO2, ext. shunted contr. add. CO2, ext. shunted contr. add. CO2, ext. step contr. add. Einstellbereich: 0–5 CO2, OPT10 contr. addition Werkseinstellung: 1 CO2, ext. step contr. add. Einstellbereich: 0–5 Werkseinstellung: 1 Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...
  • Seite 67 Perioden lassen sich bis zu vier Periode Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- Periode dene Wochenendperioden (samstags und sonntags) definieren. TARIFPERIODE, EXT. MV-ST. Menü 4.1.8.6 NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 68: Funktionen

    Der Betriebsmodus der Wärmepumpe wird normalerweise auf "auto" gestellt. Sie können die Wärmepumpe ebenfalls auf "Nur Zusatzheiz." stellen, wenn nur eine Zusatzheizung verwendet wird. Bei Auswahl von "manuell" können Sie die zugelassenen Funktionen selbst auswählen. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 69: Betriebsmodus Auto

    Heizung stattfinden soll. „Kühlung“ sorgt für ein kühles Raumklima bei warmen Witterungsbedingungen. Sie können die Funktion deaktivieren, wenn keine Kühlung stattfinden soll. Diese Option setzt voraus, dass ein Kühlzubehör vorhanden ist. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 70: Uhrzeit Und Datum

    Jahr die Wärmepumpe mit NIBE Uplink verbunden wird. Für ei- ne korrekte Uhrzeit muss die Zeitzone eingestellt werden. SPRACHE Menü Hier wird die Anzeigesprache für die Sprache 4.6 Displayinformationen festgelegt. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 71: Urlaubseinstellung

    Raum- und Brauchwassertemperatur auf die gewünschten Werte ansteigen können. TIP! Definieren Sie die Urlaubseinstellung im Voraus und aktivieren Sie sie direkt vor der Abreise, um einen uneingeschränkten Komfort zu erzie- len. ERWEITERT Menü NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 72: Vorrangschaltung

    Der Zeiger kennzeichnet, in welchem Zyklus sich die Wärmepumpe befindet. Bei Auswahl von 0 min wird dem Bedarf kein Vorrang eingeräumt. Er wird nur dann gedeckt, wenn kein anderer Bedarf vorliegt. AUTOMODUSEINST. Menü 4.9.2 Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 73: Kühlstart (Zubehör Erforderlich)

    ACHTUNG! In Systemen, in denen dieselben Rohre für Heizung und Kühlung ge- nutzt werden, kann "Heizungsstopp" maximal auf "Kühlstart" gestellt werden, wenn kein Kühl-/ Heizfühler vorhanden ist. GRADMINUTENEINSTELLUNG Menü 4.9.3 NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...

  • Seite 74: Startdifferenz Zusatzheizung

    (einschließlich der erweiterten die werkseitigen Voreinstellungen Menüs). zurücksetzen? Nein ACHTUNG! Nach dem Zurücksetzen auf die Werkseinstellungen müs- sen persönliche Einstellungen, wie z.B. Heizkurve usw., er- neut vorgenommen werden. SCHEMA BLOCKIERUNG Menü Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...
  • Seite 75 Ausrufezeichen. Blockierung des Verdichters. Blockierung der elektrischen Zusatzheizung. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. NIBE F1145 Kapitel 3 | F1145 – zu Ihren Diensten...
  • Seite 76 Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Eine längerfristige Blockierung kann zu einer Beeinträchtigung des Komforts und der Wirtschaftlichkeit führen. Kapitel 3 | F1145 – zu Ihren Diensten NIBE F1145...

  • Seite 77: Komfortstörung

    Alarm nicht mehr vor. Wenn noch immer eine rote Anzeige leuchtet und das Menü „Alarm“ auf dem Display sichtbar ist, besteht die Alarm- ursache weiterhin. Wenn ein Alarm zunächst ausgeblendet wird und später wieder erscheint, sollten Sie sich an Ihren Installateur wenden. NIBE F1145 Kapitel 4 | Komfortstörung...

  • Seite 78: Fehlersuche

    Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: In den allermeisten Fällen erkennt F1145 eine Betriebsstörung (die eine Einschränkung des Komforts bewirken kann) und zeigt diese per Alarm sowie Meldungen mit auszuführenden Maßnahmen auf dem Display an.

  • Seite 79: Grundlegende Maßnahmen

    • Mischventil (sofern eins installiert ist) zu niedrig eingestellt. – Justieren Sie das Mischventil. • F1145 in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „ZH-Stopp“ in Menü 4.9.2 fest.

  • Seite 80: Niedrige Raumtemperatur

    Witterungsbedingungen niedrig ist, muss möglicherweise der Heizkurvenverlauf in Menü 1.9.1 „Heizkurve“ nach oben justiert werden. • F1145 in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „Heizungsstopp“ in Menü 4.9.2 fest.

  • Seite 81: Ungleichmäßige Innentemperatur

    Undichtigkeiten. Wenden Sie sich bei wiederholtem Nachfüllbedarf an Ihren Installateur. Der Verdichter startet nicht. • Es liegt kein Heizbedarf vor. – F1145 fordert weder Heizungs- noch Brauchwasserwärme an. • Verdichter aufgrund von Temperaturbedingungen blockiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.

  • Seite 82: Pfeifende Geräusche In Den Heizkörpern

    VERSETZEN SIE DIE WÄRMEPUMPE IN DEN ZUSATZHEIZUNGSMODUS. Rufen Sie Menü 4.2 „betriebsmodus“ auf. Markieren Sie "Nur Zusatzheiz." mithilfe des Wählrads und drücken Sie die OK-Taste. Drücken Sie die Zurück-Taste, um zu den Hauptmenüs zurückzukeh- ren. Kapitel 4 | Komfortstörung NIBE F1145...

  • Seite 83: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (nibe.de). NIBE F1145 Kapitel 5 | Technische Daten...

  • Seite 84: Glossar

    Wirkungsgrad der Wärmepumpe. Dieser wird bei unterschiedlichen Messwerten ermittelt. Beispiel: 0 / 35, wobei 0 für die Gradanzahl des einströmenden Wärmequellenmediums und 35 für die Gradanzahl der Vorlauftemperatur steht. Kapitel 6 | Glossar NIBE F1145...

  • Seite 85: Heizkörper

    GLATTROHRWÄRMETAUSCHER Über einen Rohrwärmetauscher wird Brauchwasser (Leitungswasser) im Speicher mit Heizwasser (Heizungsmedium) von F1145 erwärmt. HEIZKÖRPER Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F1145 müssen sie mit Wasser gefüllt sein. HEIZKURVE Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll.
  • Seite 86 Heiz- und Brauchwassersystem des Hauses abgegeben wird. KONVEKTOR Die Funktionsweise ist vergleichbar mit einem Heizkörper, wobei hier Luft ausgeblasen wird. Dadurch kann der Konvektor zum Erwärmen oder Kühlen einer Wohnung eingesetzt werden. Kapitel 6 | Glossar NIBE F1145...

  • Seite 87: Niveaugefäß

    Druckwächter, der einen Alarm ausgibt und bzw. oder den Verdichter anhält, wenn im System ein unzulässiger Druck entsteht. Ein Hochdruck- pressostat löst aus, wenn der Kondensierungsdruck zu hoch ist. Ein Niederdruckpressostat löst aus, wenn der Verdampfungsdruck zu niedrig ist. NIBE F1145 Kapitel 6 | Glossar...

  • Seite 88: Umwälzpumpe

    Luft abkühlt. VERDICHTER Komprimiert (verdichtet) das gasförmige Kältemittel. Beim Komprimieren des Kältemittels steigen Druck und Temperatur. VORLAUF Leitung, in der das erwärmte Wasser von der Wärmepumpe zum Heiz- system des Hauses (Heizkörper/Heizrohrwärmeübertrager) transportiert wird. Kapitel 6 | Glossar NIBE F1145...
  • Seite 89 Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist der COP. ZUSATZHEIZUNG Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z.B. um eine Elektroheizpatrone, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernwärme handeln. NIBE F1145 Kapitel 6 | Glossar...

  • Seite 90: Sachregister

    Sachregister F1145 – zu Ihren Diensten, 29 Alarm, 77 Brauchwasserkapazität einstel- Alarmverwaltung, 77 len, 47 Alternative wählen, 20 Informationen abrufen, 52 Anlagendaten, 4 Innenklima einstellen, 29 Wärmepumpe anpassen, 55 Fehlersuche, 78 Bedienfeld, 13 Funktion der Wärmepumpe, 11 Display, 13 OK-Taste, 14...
  • Seite 91 Technische Daten, 83 Verwendung der virtuellen Tasta- tur, 22 Wählrad, 14 Wärmepumpe anpassen, 55 Wärmepumpe – das Herzstück des Hauses, 10 Wartung von F1145, 24 Energiespartipps, 25 Regelmäßige Kontrollen, 24 Wert einstellen, 21 Wichtige Informationen, 4 Anlagendaten, 4 F1145 – Eine ausgezeichnete...

  • Seite 95: Kontaktinformationen

    Tel: +7 831 419 57 06 E-mail: kuzmin@evan.ru www.nibe-evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46 (0)433 27 3000 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu.
  • Seite 96 WS version: a746 WS release date: 2020-01-15 09:20 Publish date: 2020-02-18 20:08 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
