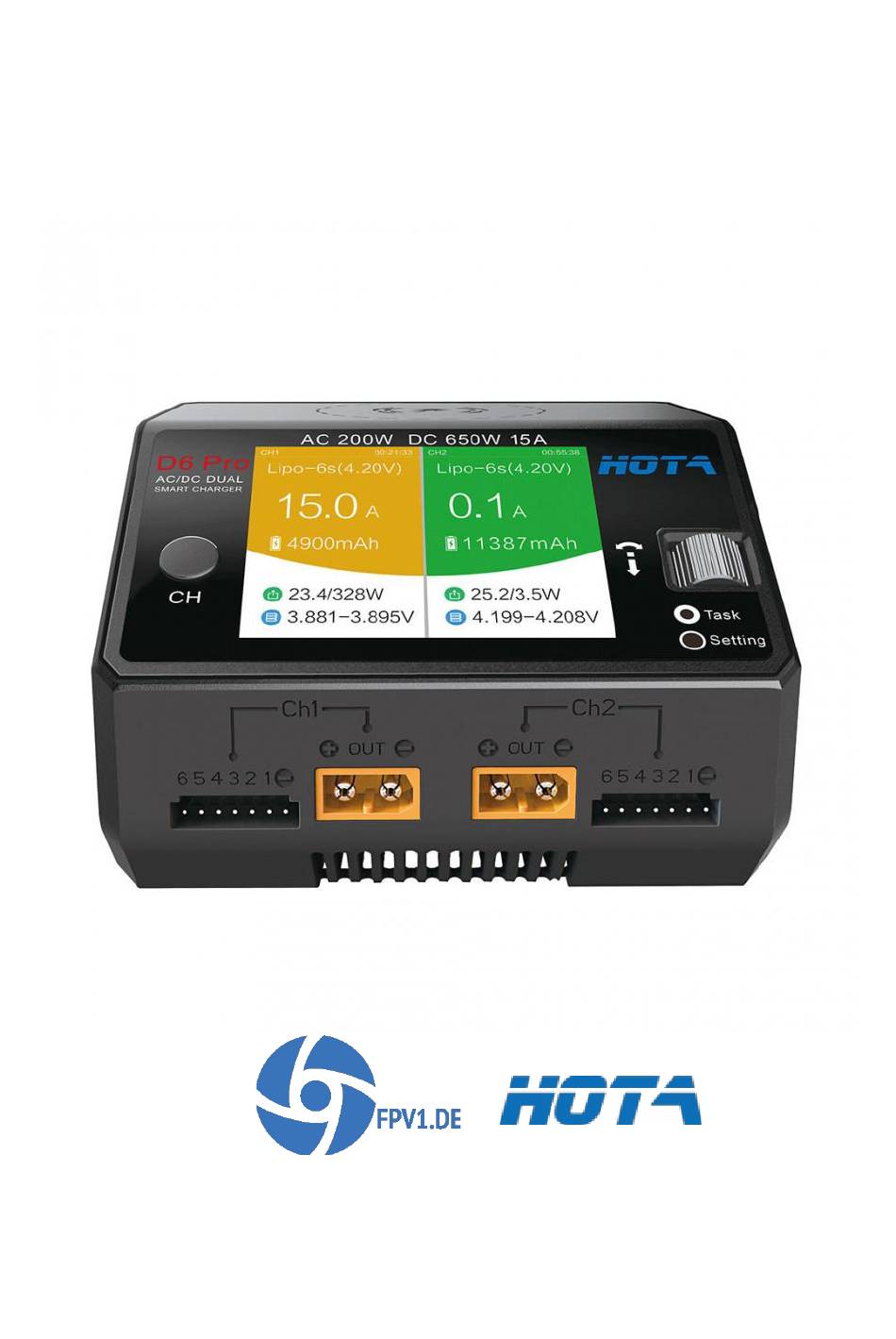

- Seite 1 HOTA D6 Pro AC/DC Dual Smart Ladegerät mit Wireless Charging Anleitung Stand: 02.10.2020 Ver 1.0...
-
Seite 2: Übersicht

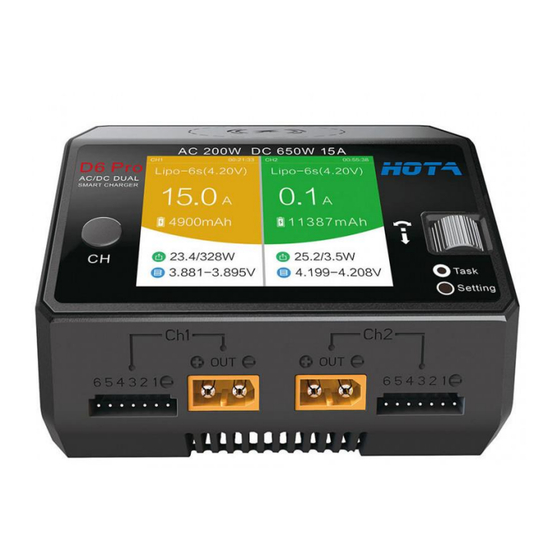

Übersicht Das Ladegerät HOTA D6 Pro Dual Smart Charger besitzt zwei unabhängige Ladeausgänge und kann wahlweise stationär (AC 230V), an einer Autobatterie (DC 12V), mit einem LiPo-Akku oder einer anderen Gleichstromquelle (DC 6,5-30V) mit stabiler Spannung betrieben werden. Im DC-Betrieb lässt sich der Ladestrom von 0,1-15A in Schritten von 0,1A bei max. 650W Ladeleistung (max. - Seite 3 AC 100 - 240V Eingangsspannung Balancer-Strom 1600mA x 2 DC 6,5-30V Ladestrom 0,1-15A x 2 Entladestrom 3A x 2 Externer Ladeleistung DC 325W x 2 0,1-15A x 2 Entladestrom Lagertemperatur -20-60°C Internes Entladen: 15W x 2 Betriebstemperatur 0-40°C Entladeleistung Externes Entladen: 325W x 2 (650W) USB Output 5V / 2.1A LiHV/LiPo/LiFe/Lilon/Lixx : 1~6S...
-
Seite 4: Warnungen Und Sicherheitshinweise
Warnungen und Sicherheitshinweise 1. Benutzen Sie das Ladegerät nicht unbeaufsichtigt, im Falle einer Funktionsstörung stellen Sie bitte den Gebrauch ein und lesen Sie im Handbuch nach. 2. Halten Sie das Ladegerät von Staub, Feuchtigkeit, Regen und hohen Temperaturen fern, sowie von direkter Sonneneinstrahlung und starken Vibrationen. -
Seite 5: Stromanschluss
Inbetriebnahme Stromanschluss 1. Schließen Sie die Stromversorgung an das Ladegerät an. Nutzen Sie dafür das beiliegende Netzkabel oder einen Akku (6,5-30V Spannung). 2. Warten Sie, bis das System seine Selbstüberprüfung abgeschlossen hat. 3. Wählen Sie den Kanal, der mit der Batterie verbunden ist durch Drücken der Taste 1. 4. -
Seite 6: Übersicht Der Unterstützen Akkutypen Und Einstellungen
Übersicht der unterstützen Akkutypen und Einstellungen \Akkutyp Smart NiCd NiMH LiFe Lilon LiPo LiHV NiZn Lixx Eneloop Battery Aufgaben & Parameter\ Nennspann 1.20V 3.20 V 3.6V 3.70V 3.80V 1.50V 3.7V 3.70V 2.00V 1.20V Ladeschluss 1.50V 3.65 V 4.10V 4.20V 4.35V 1.93V 4.20V 4.20V... -
Seite 7: Nutzung Des Ladegerätes
Nutzung des Ladegerätes Einstellung des Ladestroms • Es ist wichtig, vor dem Laden den maximalen Ladestrom der Batterie zu kennen, da ein zu hoher Strom die Lebensdauer der Batterie beeinflussen und sogar Schäden verursachen kann. Darüber hinaus kann ein zu hoher Strom während des Ladevorgangs zu einer Erwärmung bis hin zur Explosion der Batterie führen. -
Seite 8: Übersicht Lade-Display
Übersicht Lade-Display GELB: Laden GRÜN: Vorgang abgeschlossen Mittels der Kanaltaste und des Wählrads können unterschiedliche Display und Informationen während des jeweiligen Vorgangs angezeigt werden. -
Seite 9: Ladereinstellungen
Ladereinstellungen Halten Sie das Wählrad im Startbildschirm gedrückt, um in das folgende Menü zu gelangen: Task Parameters Einstellung von Sicherheits-Timer, maximaler Kapazität, Endstrom und anderen Parametern Ändern der Sprache, regenerative Entladung, Eingangsleistung, Lautstärke und anderen System Parameters Parametern Tools PWM-Messung, manuelle und automatische RF-Flugzeugsteuerungsservos, PPM-Ausgabe CH1 Calibrations Für die Datenkalibrierung von Kanal 1 CH2 Calibrations... - Seite 10 Halten Sie das Wählrad im Startbildschirm gedrückt, um in das Einstellungsmenü des Laders zu gelangen. Wählen Sie dort durch Druck des Wählrads den Menü-Punkt „Task Parameters“ aus, um die folgende Ansicht zu erhalten: Maximale Laufzeit zulassen; bei Überschreiten dieser Einstellung stoppt der automatische Safety Timer Schutz die Aufgabe Maximale Ladekapazität Zulassen der maximalen Ladekapazität;...
- Seite 11 Halten Sie das Wählrad im Startbildschirm gedrückt, um in das Einstellungsmenü des Laders zu gelangen. Wählen Sie dort durch Druck des Wählrads den Menü-Punkt „System Parameters“ aus, um die folgende Ansicht zu erhalten: Language Spracheinstellung Regenerative Einstellen von Strom, Spannung und Leistung für das regenerative Entladen Discharge Einstellen der max.
-
Seite 12: Aufgaben-Einstellungen
Aufgaben-Einstellungen Schließen Sie die Stromversorgung an das Ladegerät an und warten Sie, bis das System seine Selbstüberprüfung abgeschlossen hat. Schließen Sie die Batterie an das Ladegerät in der Akku- Schnittstelle an und drücken Sie dann nach der Auswahl des entsprechenden Kanals kurz das Wählrad, um das Menü... -
Seite 13: Sicherheitshinweise
Fehlerbehebung Fehlerbehandlung während der "System self—checking" : Wenn das Ladegerät die System- Selbstüberprüfung durchführt und der Ausgangsanschluss an die Batterie angeschlossen ist, führt dies zu einem Fehler bei der Selbstüberprüfung; zu diesem Zeitpunkt sollte die Batterie entfernt werden und 5 Sekunden warten, bevor ein erneuter Test durchgeführt wird. Während der System- Selbstprüfung darf die Batterie nicht in den DC-Anschluss eingesetzt oder aus diesem entfernt werden. -
Seite 14: Erklärung Zur Produktkonformität
Erklärung zur Produktkonformität Das HOTA D6 Dual Charger Ladegerät bestätigt die entsprechenden Vorgaben aus Kapitel 15B - 2017 der FCC. Überprüfung Getestete Standards bestanden EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 EN 62311:2008 ETSI EN 301 489-1 V2.2.0(2017-03) ETSI EN 301 489-3 V2.1.1(2017-03) ETSI EN 303 417 V1.1.1(2017-09) - Seite 15 Bei weiteren Fragen steht Ihnen unser Support-Team gerne bereit! FPV1.DE Ein Geschäftsbereich der Aeromey GmbH Berliner Ring 95 64625 Bensheim Telefon: +49 6251 8255 911 Mail: support@fpv1.de...
