Inhaltszusammenfassung für HOTA P6 Dual Smart Charger

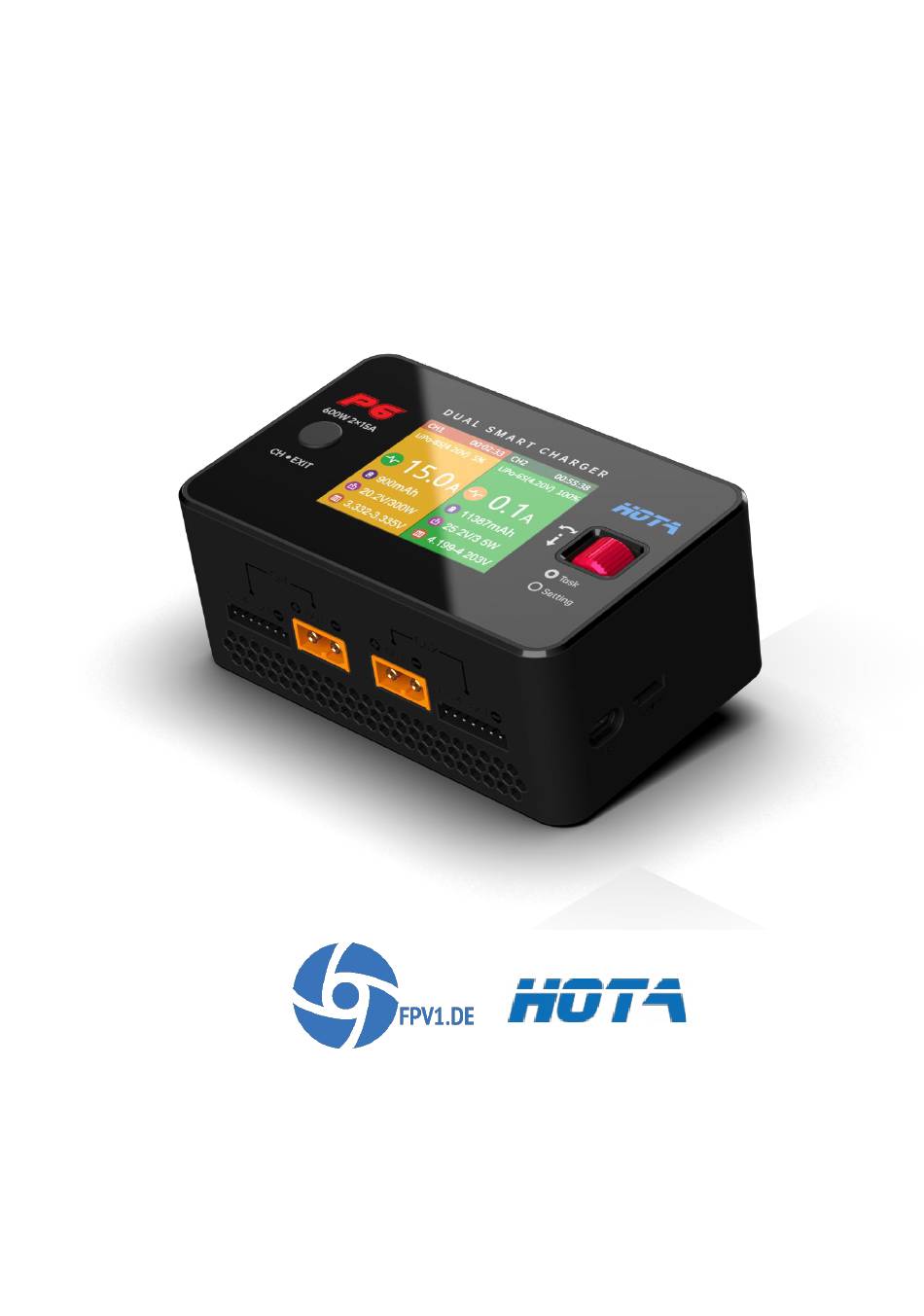

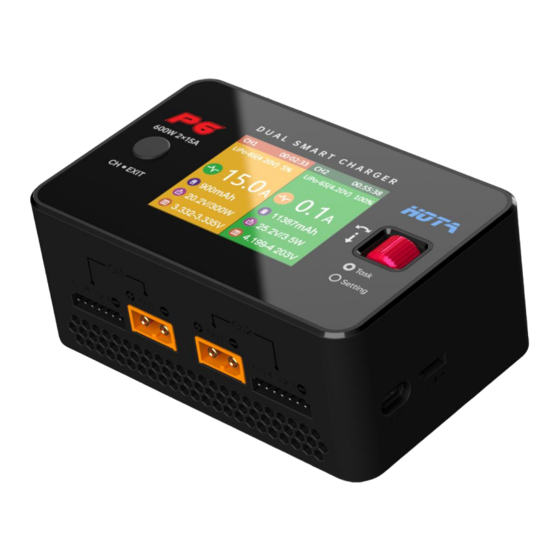

- Seite 1 HOTA P6 Dual Smart Charger DC 2x 300W 15A Anleitung Stand: 02.10.2020 Ver 1.0...
- Seite 2 260.000 Farben. Dank des einfachen Bedienkonzepts per Einstellrad mit integriertem Knopf lässt sich der gewünschte Vorgang schnell einstellen. Mittels eingebauter Magneten an der Unterseite kann der HOTA P6 Lader mit dem HOTA T240 Netzteil verbunden werden, um den Lader an 230V zu betreiben.
- Seite 3 〜 Eingangsspannung Balancer-Strom 1000mA x 2 DC 10.5 〜 Ladestrom 0.1〜15A x 2 Entladestrom 3A x 2 Externer 〜 Ladeleistung 300W x 2 @ Eingangsspannung > 22V 15A x 2 Entladestrom Regenerativer 0.1〜15A x 2 Lagertemperatur -20~60°C Entladestrom Internes Entladen: 12W x 2 Betriebstemperatur 0~40°C Entladeleistung...
- Seite 4 Kanal-Auswahl Farbdisplay Wählrad (drehen und drücken) Balancer-Anschluss Akku-Anschluss (Output) Lüftungsöffnungen Anschluss für Firmware-Updates Multifunktionsanschluss USB Type-C Anschluss USB Type-A Anschluss DC Input-Anschluss (10.5-30V Gleichspannung) Ausklappbare Ständer Lüfter...
- Seite 5 Warnungen und Sicherheitshinweise 1. Benutzen Sie das Ladegerät nicht unbeaufsichtigt, im Falle einer Funktionsstörung stellen Sie bitte den Gebrauch ein und lesen Sie im Handbuch nach. 2. Halten Sie das Ladegerät von Staub, Feuchtigkeit, Regen und hohen Temperaturen fern, sowie von direkter Sonneneinstrahlung und starken Vibrationen.
- Seite 6 Stromanschluss 1. Schließen Sie die Stromversorgung an das Ladegerät an. Nutzen Sie dafür ein externes Netzteil (bspw. HOTA T240) oder einen Akku (10.5-30V Spannung). 2. Warten Sie, bis das System seine Selbstüberprüfung abgeschlossen hat. 3. Wählen Sie den Kanal, der mit der Batterie verbunden ist durch Drücken der Taste 1.
- Seite 7 Übersicht der unterstützen Akkutypen und Einstellungen \Akkutyp Smart NiCd NiMH LiFe Lilon LiPo LiHV NiZn Lixx Eneloop Battery Aufgaben & Parameter\ Nennspann 1.20V 3.20 V 3.6V 3.70V 3.80V 1.50V 3.7V 3.70V 2.00V 1.20V Ladeschluss 1.50V 3.65 V 4.10V 4.20V 4.35V 1.93V 4.20V 4.20V...
- Seite 8 Nutzung des Ladegerätes Einstellung des Ladestroms • Es ist wichtig, vor dem Laden den maximalen Ladestrom der Batterie zu kennen, da ein zu hoher Strom die Lebensdauer der Batterie beeinflussen und sogar Schäden verursachen kann. Darüber hinaus kann ein zu hoher Strom während des Ladevorgangs zu einer Erwärmung bis hin zur Explosion der Batterie führen.
- Seite 9 Übersicht Lade-Display GELB: Laden GRÜN: Vorgang abgeschlossen Mittels der Kanaltaste und des Wählrads können unterschiedliche Display und Informationen während des jeweiligen Vorgangs angezeigt werden.
- Seite 10 Ladereinstellungen Halten Sie das Wählrad im Startbildschirm gedrückt, um in das folgende Menü zu gelangen: Task Parameters Einstellung von Sicherheits-Timer, maximaler Kapazität, Endstrom und anderen Parametern Ändern der Sprache, regenerative Entladung, Eingangsleistung, Lautstärke und anderen System Parameters Parametern Tools PWM-Messung, manuelle und automatische RF-Flugzeugsteuerungsservos, PPM-Ausgabe CH1 Calibrations Für die Datenkalibrierung von Kanal 1 CH2 Calibrations...
- Seite 11 Halten Sie das Wählrad im Startbildschirm gedrückt, um in das Einstellungsmenü des Laders zu gelangen. Wählen Sie dort durch Druck des Wählrads den Menü-Punkt „Task Parameters“ aus, um die folgende Ansicht zu erhalten: Maximale Laufzeit zulassen; bei Überschreiten dieser Einstellung stoppt der automatische Safety Timer Schutz die Aufgabe Maximale Ladekapazität Zulassen der maximalen Ladekapazität;...
- Seite 12 Halten Sie das Wählrad im Startbildschirm gedrückt, um in das Einstellungsmenü des Laders zu gelangen. Wählen Sie dort durch Druck des Wählrads den Menü-Punkt „System Parameters“ aus, um die folgende Ansicht zu erhalten: Language Spracheinstellung Regenerative Einstellen von Strom, Spannung und Leistung für das regenerative Entladen Discharge Einstellen der max.
- Seite 13 Aufgaben-Einstellungen Schließen Sie die Stromversorgung an das Ladegerät an und warten Sie, bis das System seine Selbstüberprüfung abgeschlossen hat. Schließen Sie die Batterie an das Ladegerät in der Akku- Schnittstelle an und drücken Sie dann nach der Auswahl des entsprechenden Kanals kurz das Wählrad, um das Menü...
-
Seite 14: Fehlerbehebung
Fehlerbehebung Fehlerbehandlung während der "System self—checking" : Wenn das Ladegerät die System- Selbstüberprüfung durchführt und der Ausgangsanschluss an die Batterie angeschlossen ist, führt dies zu einem Fehler bei der Selbstüberprüfung; zu diesem Zeitpunkt sollte die Batterie entfernt werden und 5 Sekunden warten, bevor ein erneuter Test durchgeführt wird. Während der System- Selbstprüfung darf die Batterie nicht in den DC-Anschluss eingesetzt oder aus diesem entfernt werden. - Seite 15 Erklärung zur Produktkonformität Das HOTA P6 Smart Charger Ladegerät bestätigt die entsprechenden Vorgaben aus Kapitel 15B - 2017 der FCC. Überprüfung Getestete Standards bestanden EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 EN 62311:2008 ETSI EN 301 489-1 V2.2.0(2017-03) ETSI EN 301 489-3 V2.1.1(2017-03) ETSI EN 303 417 V1.1.1(2017-09)
- Seite 16 Bei weiteren Fragen steht Ihnen unser Support-Team gerne bereit! FPV1.DE Ein Geschäftsbereich der Aeromey GmbH Berliner Ring 95 64625 Bensheim Telefon: +49 6251 8255 911 Mail: support@fpv1.de...
