5.2 Name der einzelnen Komponenten (Haupteinheit)
Nr. Name
16 Obere Frontklappe
17 Bereich für mobile
Endgeräte
18 Netztaste

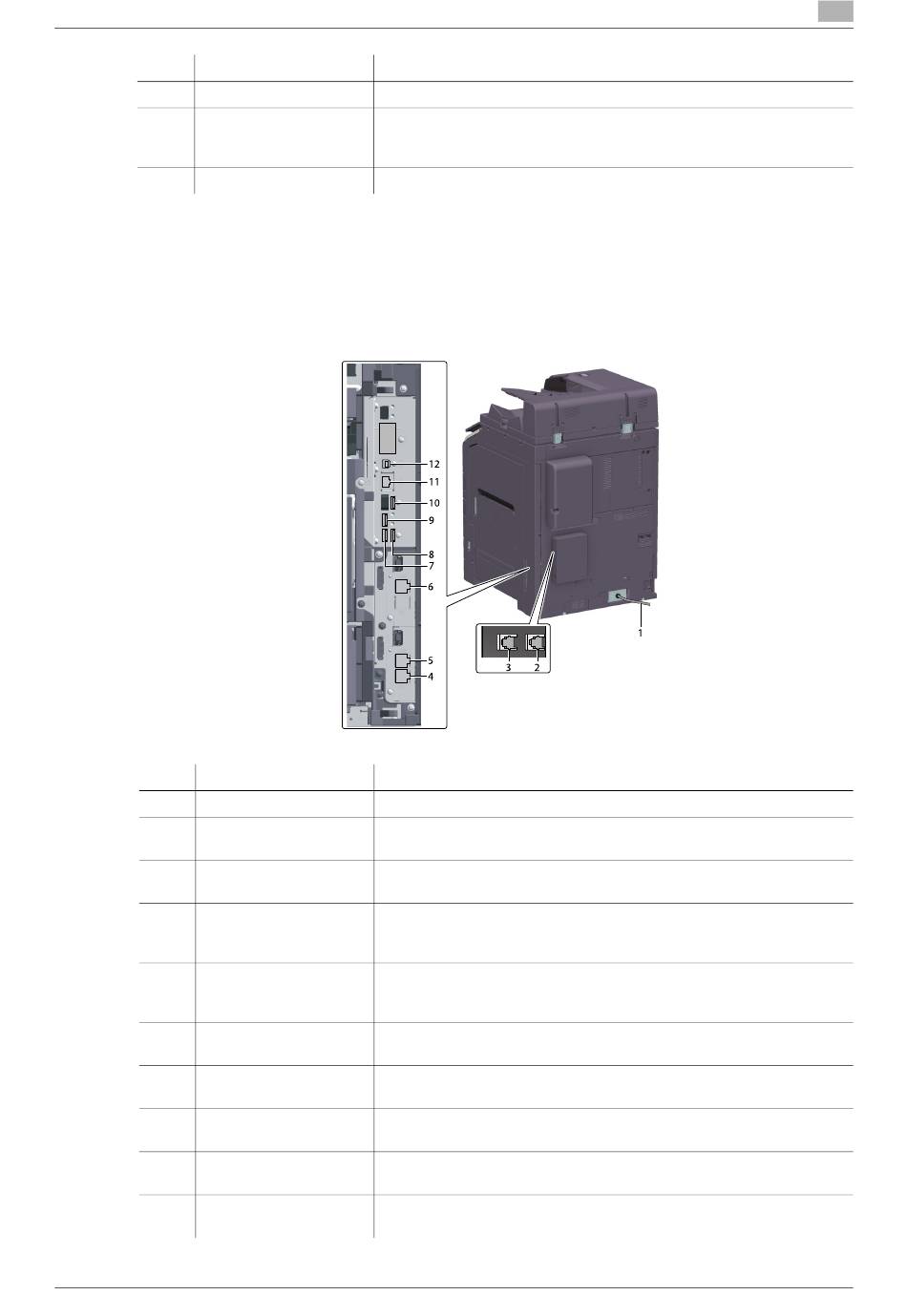

Seite/Rückseite
Die Abbildung zeigt die Haupteinheit mit dem Fax-Kit FK-514, dem Fax-Kit FK-515 und dem Fax-Montage-
Kit MK-742.
(Das Fax-Kit FK-515 und das Fax-Montage-Kit MK-742 können in Nordamerika und Hongkong verwendet
werden.)
Nr. Name
1 Netzkabel
2 Telefonbuchse 4
(LINE PORT4)
3 Telefonbuchse 3
(LINE PORT3)
4 Stecker für den An-
schluss eines Tele-
fons (TEL PORT1)
5 Telefonbuchse 1
(LINE PORT1)
6 Telefonbuchse 2
(LINE PORT2)
7 USB-Anschluss
(Typ A) USB2.0/1.1
8 USB-Anschluss
(Typ A) USB2.0/1.1
9 USB-Anschluss
(Typ C) USB3.0
10 USB-Anschluss
(Typ A) USB2.0/1.1
ineo+ 650i/550i/450i
Beschreibung
Öffnen Sie diese Klappe, um eine Tonerkartusche zu ersetzen.
Dieser Bereich wird verwendet, um dieses System mit einem NFC-
kompatiblen Android-Endgerät oder einem Bluetooth LE-kompatiblen
iOS-Endgerät zu verknüpfen.
Schaltet in den Stromsparmodus um.
Beschreibung
Versorgt das System mit Strom.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Dient zum Anschließen eines Telefonkabels.
Schließen Sie das Kabel an diesen Anschluss an, auch wenn mehrere
Leitungen genutzt werden.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Schließen Sie das Kabel an diesen Anschluss an, wenn nur eine Tele-
fonleitung verwendet wird.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Wird für den Anschluss der FAX1-Leitung (optional) verwendet.
Wird für den Anschluss der FAX2-Leitung (optional) verwendet.
Wird für den Anschluss des WLAN-Schnittstellenkits (optional) ver-
wendet.
Wird für den Anschluss der Authentifizierungseinheit (optional) ver-
wendet.
