Mendler HWC-D40 Montageanleitung Seite 13

Schritt 9 → Teile 4x Nr. 14, 16xNr. 16, 1x Nr. 8, 2xNr. 16, 1x Nr. 9, 2x Nr. 15
A) Stellen Sie sicher, dass die Position der Tischplatte mit dem Gestell zusammenpasst. Ziehen Sie danach die 4 Schrauben (M6*10)
Schrauben aus Schritt 7 an.
B) Danach verbinden Sie die Tischplatte mit dem Gestell indem Sie 16 Schrauben (M5*16) verwenden, wie auf dem Schaubild gezeigt.
C) Bringen Sie dann die Kontrollbox (8) an der Tischplatte mit 2 Schrauben (M5*16) an.
D) Bringen Sie dann das Bedienfeld (9) an der Tischplatte mit 2 Schrauben (M4*16) an.

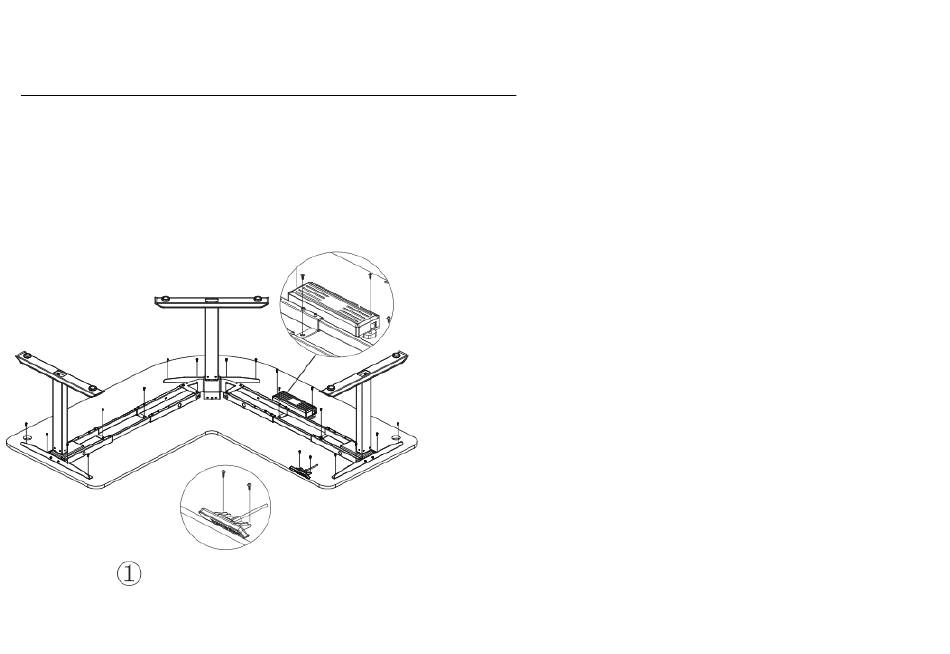

Die Schaubilder 1-3 zeigen Ihnen drei verschiedene mögliche Winkel, die Sie
in Schritt 7 vorab auswählen können.
