Mendler HWC-D40 Montageanleitung Seite 12

Schritt 7 → Teile 2x Nr.4, 4x Nr. 14

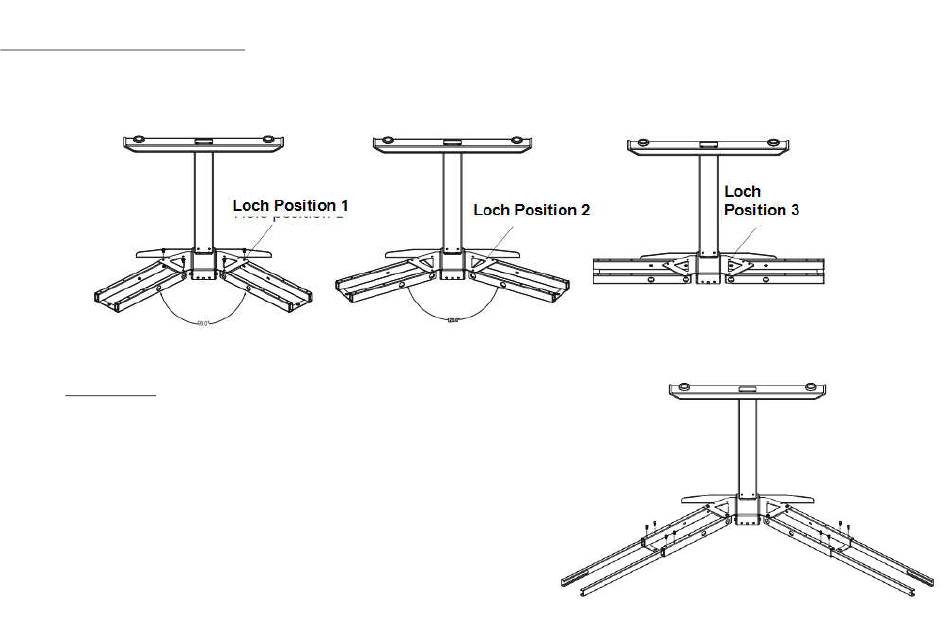

Sie haben nun 3 verschiedene Montagemöglichkeiten, entscheiden Sie sich in welchem Winkel Sie die Querstangen montieren möchten.
Verwenden Sie 4 Schrauben (M6*10) um zwei der Querstangenenden mit den fertigen Baugruppen aus Schritt 6 zu montieren. Ziehen Sie
die Schrauben noch nicht fest an (erst in Schritt 10 werden diese fest angezogen)
Teile 2x Nr.5
Schri@ 8 →
Schieben Sie die beiden Querstangenschienen (5) in die beiden
Querstangenenden (4).
a) Die Baugruppe mit der kurzen Seitenhalterung (7) wird auf der Seite platziert, die
das Mittelbein der Schreibtischbasis bildet.
b) Die Schlitze in den Mittelschienen (5) zeigen nach innen.
c) Die Schlitze in den Mittelschienen (5) befinden sich näher an der Oberkante,
wenn die Baugruppe auf dem Kopf steht (siehe Einschub).
