Rückseite - Behringer ULTRACOUSTIC ACX1000 Bedienungsanleitung

Mit dem POWER-Schalter nehmen Sie den ULTRACOUSTIC
in Betrieb.
SICHERUNGSHALTER / SPANNUNGSWAHL. Bevor Sie
das Gerät mit dem Netz verbinden, überprüfen Sie bitte, ob
die Spannungsanzeige mit Ihrer lokalen Netzspannung
übereinstimmt. Beim Ersetzen der Sicherung sollten Sie
unbedingt den gleichen Typ verwenden. Bei manchen
Geräten kann der Sicherungshalter in zwei Positionen
eingesetzt werden, um zwischen 230 V und 120 V
umzuschalten. Beachten Sie bitte: Wenn Sie ein Gerät
außerhalb Europas auf 120 V betreiben wollen, muss ein
größerer Sicherungswert eingesetzt werden (siehe Kapitel
3 "INSTALLATION").
Die Netzverbindung erfolgt über eine IEC-KALTGERÄTE-
BUCHSE. Ein passendes Netzkabel gehört zum Liefer-
umfang.
SERIENNUMMER.
An diese FOOTSWITCH-Buchse schließen Sie den
Stecker des beiliegenden Fußschalters an. Über den
Fußschalter haben Sie die Möglichkeit, die vier Effekt-
Presets abzurufen.
MIDI IN. Dieser Anschluss erlaubt die MIDI-Fernsteuerung
des ULTRACOUSTIC. Möglich sind Effektprogramm-
umschaltungen über Program Changes.
Sie können das Audiosignal vom Instrumentenkanal am
TUNER-Ausgang abgreifen und einem Stimmgerät
zuführen. Das Signal ist an dieser Buchse stets präsent.
Die symmetrisch beschaltete DIRECT OUT-Buchse mit
Line-Pegel führt das Signal des Instrumentenkanals.
Benutzen Sie diese Buchse, um dieses Signal an eine
Endstufe oder ein Mischpult weiterzuleiten.
Der ULTRACOUSTIC verfügt über einen seriellen Stereo-
Master-Einschleifweg, in den Sie externe Effekte
einschleifen können. Hier befinden sich die MASTER
INSERT SEND-Buchsen für den linken und rechten Kanal,
die mit den Effektgeräteeingängen verbunden werden
sollten. Hier kann aber auch ein Stereosignal abgegriffen
werden.
Dies sind die MASTER INSERT RETURN-Buchsen, die
mit den Ausgängen des externen Effektgeräts verbunden
werden.
Bitte beachten Sie, dass beim Gebrauch des
seriellen Einschleifwegs das Effektgerät nicht auf
100% Effektsignal eingestellt ist, da sonst das
Direktsignal fehlt.
Am TAPE OUT-Ausgang können Sie das Audiosignal des
ULTRACOUSTIC in stereo abgreifen, um es z.B. aufzu-
nehmen. Als Anschluss dienen Cinch-Buchsen.
ULTRACOUSTIC ACX1000
2.2 Rückseite

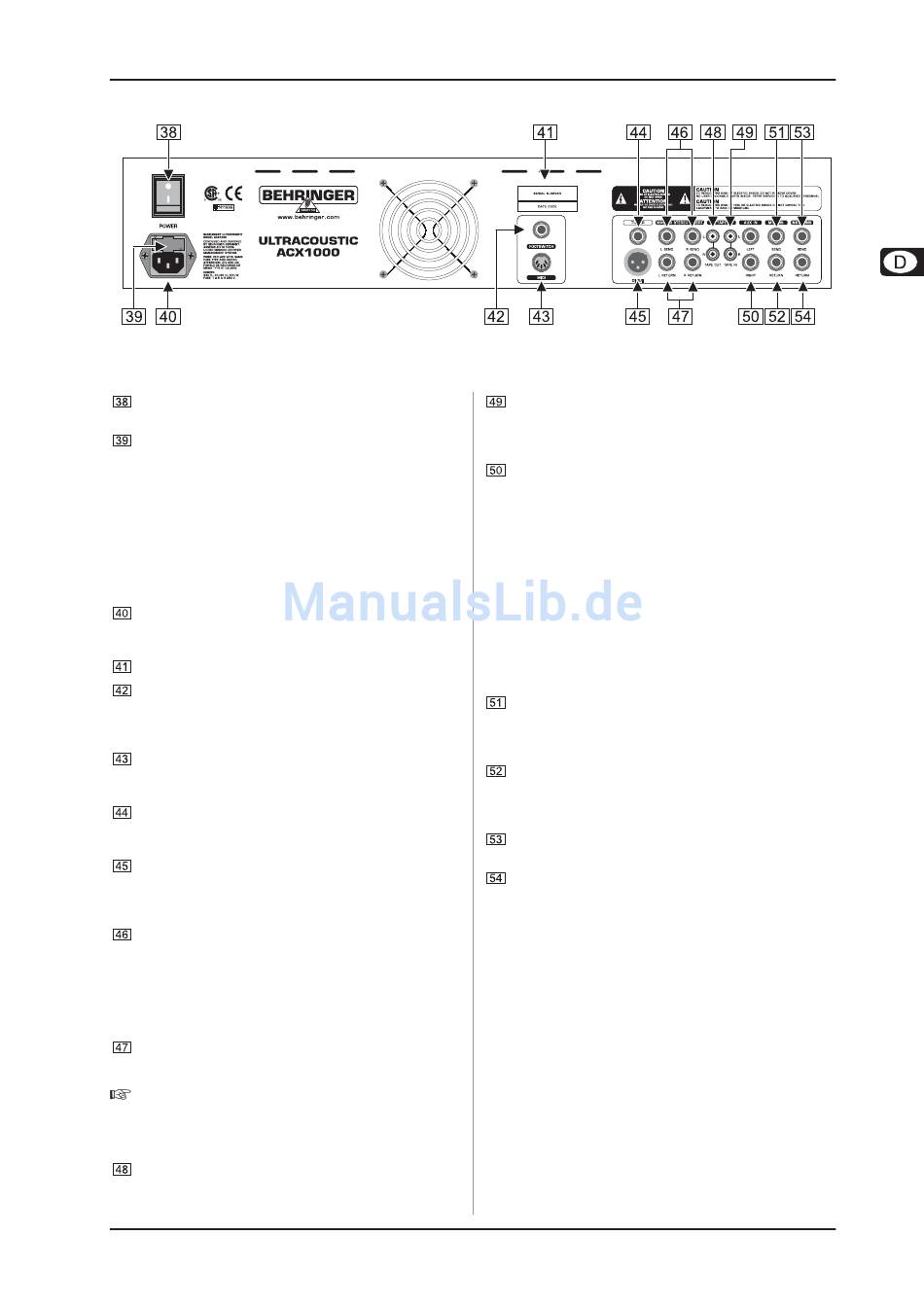

Abb. 2.3: Die Anschlüsse auf der Rückseite
Die TAPE IN-Buchsen haben die gleiche Funktion wie der
AUX IN. Durch die Verwendung von Cinch-Buchsen sind
Sie aber in der Lage, ein Tape Deck oder eine HiFi-Anlage
direkt an die TAPE IN-Buchsen anzuschließen.
Der AUX IN-Eingang ermöglicht die Einspeisung eines
zusätzlichen Stereosignals in den ULTRACOUSTIC. So
können Sie z.B. zu einem Drum Computer oder einem
Playback spielen. Weiterhin besteht die Möglichkeit, den
AUX IN in Verbindung mit dem INSERT SEND als parallelen
Effekteinschleifweg zu benutzen. Dazu verbinden Sie den
INSERT SEND mit dem Eingang und den AUX IN mit dem
Ausgang des Effektgeräts (INSERT RETURN-Buchsen
sollten nicht belegt sein!). So wird der Signalfluss im
Verstärker nicht unterbrochen und Sie haben die
Möglichkeit, mit dem AUX LEVEL-Regler den Effektanteil
des externen Geräts zum Originalsignal hinzuzufügen, den
Sie für angemessen halten. Hierbei sollten Sie beachten,
dass das Effektgerät auf 100% Effektsignal (100% "wet")
eingestellt ist.
Dies ist die MIC INS. SEND-Buchse des Einschleifwegs
im Mikrofon-/Line-Kanal. Sie können diese Buchse mit dem
Eingang eines externen Effektgeräts oder Kompressors
verbinden.
Hier befindet sich die MIC INS. RETURN-Buchse des
Einschleifwegs für den Mikrofon-/Line-Kanal, die mit dem
Ausgang eines externen Effektgeräts verbunden werden
sollte.
Der Instrumentenkanal verfügt ebenfalls über einen
Einschleifweg. Dies ist die INSTR. INS. SEND-Buchse.
Die INSTR. INS. RETURN-Buchse dient als Rückführung
des Effektsignals.
2. BEDIENUNGSELEMENTE
9
