Mettez la lame du C.A.T4 à la verticale et maintenez son bord inférieur
juste au-dessus du niveau du sol. Ne balancez pas le C.A.T4 et ne
l'inclinez pas de plus de quelques degrés par rapport à la verticale.
Balancer le C.A.T peu perturber la précision de localisation; tous
les eC.A.T4 et gC.A.T4 sont équipés de la fonction SWING, ce qui
permet aux utilisateurs d'avoir une bonne habitude utilisation.

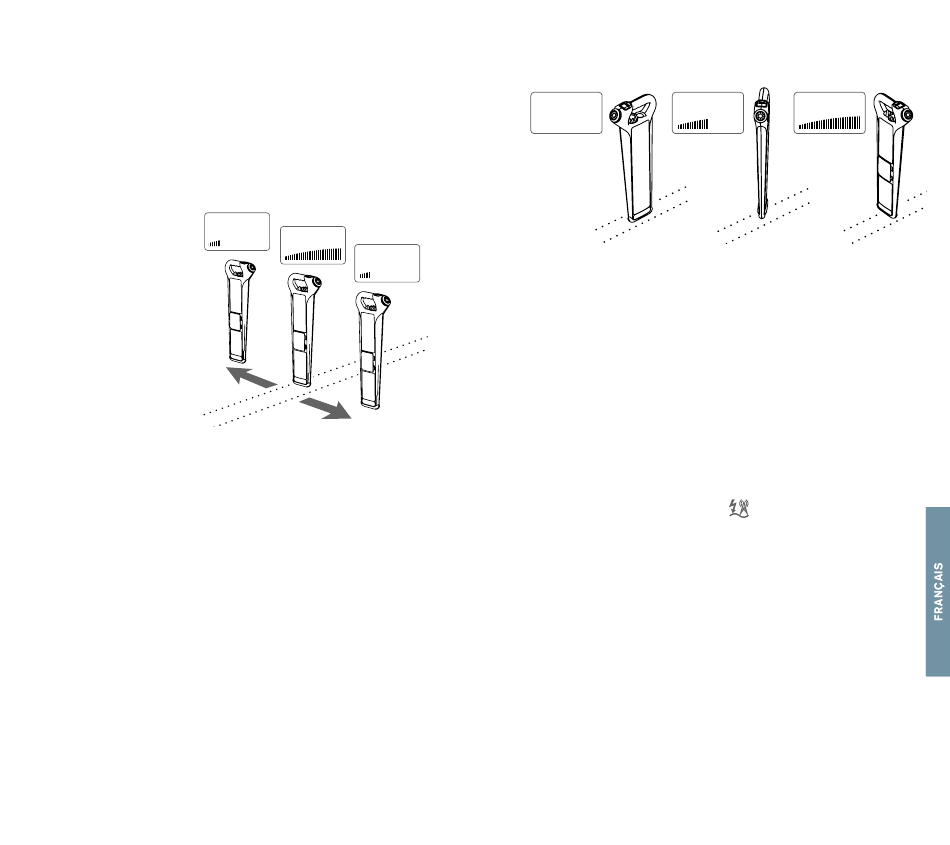

Localisation de câbles et canalisation
Le contrôle de sensibilité
permet de réduire le champ
dans lequel le C.A.T4 peut
détecter un câbles ou une
canalisation. Ce contrôle de
la sensibilité doit être réglé
sur son niveau maximun avant
de commencer la détection.
Dans tous les modes de
détection n, les niveaux
du bar-graph et du son
augmentent au fur et à
mesure que le C.A.T se
rapproche d'un câble ou d'une canalisation et diminue dès qu'il l'a
dépassé ou s'en éloigne.
Lorsque le bar-graph atteint sa valeur maximale au-dessus d'uncâble ou
d'une canalisation o, réglez le contrôle de la sensibilité sur une valeur
plus faible puis repassez au-dessus de la position de détection. Répétez
cette procédure et passez à plusieurs reprises au-dessus de la position
affichant la valeur maximale, dans un sens puis dans l'autre, afin de
localiser très précisément l'emplacement du câble ou de la canalisation.
La fonctionnalité "Tidemark" maintient à l'écran la valeur maximale du
graphique à barres pour faciliter l'identification de chaque pic de lecture.
Si cette position ne peut pas être facilement déterminée en faisant appel
au mode d'évitement (Avoidance), passez d'un mode spécialisé de
localisation (Genny, 50 hertz et radio) à un autre avant d'ajuster le contrôle
de la sensibilité pour localiser précisément le câble ou la canalisation.
Détermination la direction d'un câble ou d'une canalisation
Dès que la position d'un câble ou d'une canalisation a été identifiée
de manière précise, faites pivoter le C.A.T4 au-dessus de ce câble ou
de cette canalisation. Lorsque le bar- graph et le signal sonore sont
au maximum, le C.A.T et à la perpendiculaire du réseau et lorsque ce
80
bar-graph et le signal sonore sont au minimum, le C.A.T4 est parallèle
au réseau.
Vérifiez la précision en modifiant le contrôle de la sensibilité, tout en
faisant tourner le C.A.T. (Cette procédure peut être moins précise
dans le mode 50 hertz du fait de la nature même des signaux
électriques détectables. Déterminez le tracé du réseau en maintenant
le C.A.T4 à la verticale et en le déplaçant régulièrement d'un côté à
l'autre. Suivez le tracé du conducteur enterré et repérez-le, suivant
besoins, dans toute la zone qui doit être excavée.
Balayage d'une zone avant travaux
Un balayage initial dans le mode d'évitement (Avoidance) est
recommandé et doit être suivi de balayages détaillés faisant appel aux
autres modes. Utilisez le mode Genny pour estimer la profondeur dès
qu'un câble ou une canalisation a été détecté (C.A.T4+, eC.A.T4+ et
gC.A.T4+ uniquement).
Amenez le sélecteur de fonction sur
(Avoidance) pour balayer la zone et identifier la présence de câbles ou
canalisations, par rayonnement des signaux Genny, 50 hertz ou radio.
Réglez la sensibilité au maximum avant de commencer. Si le bar-graph
sature, réduisez la sensibilité jusqu'à ce que ce bar-graph se situe au-
dessous du point médian avant de commencer.
Balayez la zone à excaver en employant un mouvement régulier.
Commencez par faire le tour du site, ensuite, traversez en longueur
ce site, en effectuant plusieurs passages parallèles de façon à couvrir
toute cette zone (avec des écartements de 50 cm. Si vous vous
servez d'un Genny dans le mode d'induction, positionnez comme
illustré de façon à ce que les chevrons du C.A.T4 s'alignent sur les
chevrons du Genny4.
Parcourez ensuite la zone de travail sur toute la largeur. Si vous utilisez
le mode induction de l'appareil Genny, positionnez ce dernier comme
indiqué.
le mode d'évitement
