- Seite 1 S/Si Hardware Revision 1.0 S genubox, genucrypt, genuscreen, genugate, genucenter Si genubox, cyberdiode Kurzanleitung / Hardware Quick Start Guide...
- Seite 2 Version 14.03.17...
- Seite 3 Sprachen / Languages Deutsche Kurzanleitung....................4 English Hardware Quickstart Guide................19...
- Seite 4 Deutsche Kurzanleitung Inhaltsverzeichnis 1 Lieferumfang 1.1Lieferumfang S......................5 1.2Lieferumfang Si......................5 2 bersicht Hardware 2.1S Hardware........................ 6 2.2Si Hardware........................ 8 3 Einbau 3.1Einbau S in 19“ Schrank................... 10 3.2Einbau Si mit Hutschiene..................11 4 Zugriffsmöglichkeiten und Grundkonfiguration 5 Verwendung einer Smartcard 6 BootMenü und BIOS 7 PXEBoot 8 bersicht LEDAnzeigen 9 HardwareSpezifikationen 9.1genubox (Si)......................16 9.2cyberdiode (Si)......................16 9.3genubox (S)......................16 9.4genuscreen (S)......................16 9.5genucrypt (S)......................
- Seite 5 S Hardware • Rackmountkit zum Einbau in 19“ Schrank • bei genugate, genucenter: enthalten • bei genubox, genucrypt, genuscreen: optional bestellbar • Stromkabel • Serielles NullmodemKabel • Hardware Kurzanleitung • bei genugate, genucenter: USBStick(s) zur Installation • bei genugate: CrossoverKabel • Si Hardware • Steckernetzteil: optional bestellbar • Serielles NullmodemKabel • Hardware Kurzanleitung • 1 x Hutschienenklammer (vormontiert) •...
- Seite 7 Auf dem Geh use befindet sich ein Label mit zwei Strichcodes sowie der Angabe, um welche Hardware es sich handelt. Ein Strichcode enth lt die MACAdresse, der andere Strichcode enth lt die genua Maschinen ID.
- Seite 9 Auf dem Geh use befinden sich zwei Label mit zwei Strichcodes sowie der Angabe, um welche Hardware es sich handelt. Ein Strichcode enth lt die MACAdresse, der andere Strichcode enth lt die genua Maschinen ID.

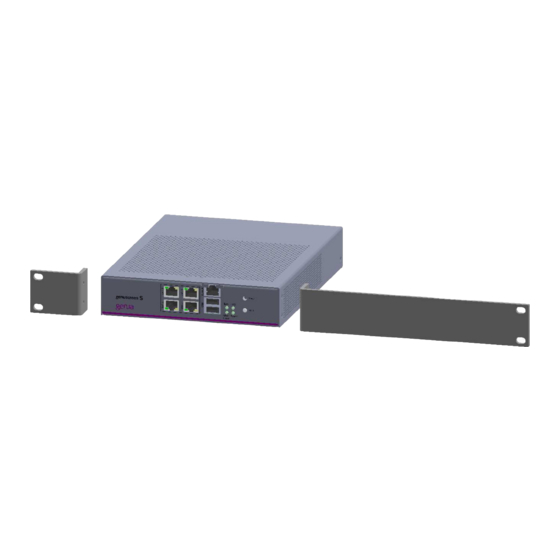

- Seite 10 Die S Hardware kann mit den Winkeln in einen 19'' Schrank eingebaut werden. Befestigen Sie dazu die Winkel mit den bereits seitlich am System befindlichen Schrauben an der S Hardware. Anschließend können Sie die Winkel in Ihren 19'' Schrank schrauben. Es ist zu beachten, dass bei Einbau weiterer Systeme im Rack ober und unterhalb der SSysteme eine halbe Höheneinheit Abstand gelassen werden muss, um eine optimale Luftzirkulation zur Kühlung zu gew hrleisten. Bitte beachten Sie, dass aufgrund unterschiedlicher Herstelleranforderungen, die Schrauben für die Anbringung am Rack nicht im Lieferumfang enthalten sind. Diese werden in der Regel mit dem Schrank mitgeliefert. Alternativ ist auch ein dualer Einbau möglich:...
- Seite 11 Sie können die Si Hardware auf einer Hutschiene montieren. Die Hutschienenklemme der Si Hardware ist im Auslieferungszustand bereits angebracht. Gehen Sie bei der Montage mit Hutschiene wie folgt vor: 1. Achten Sie beim Anbringen an die Hutschiene darauf, dass sich die Seite mit den Federn der Hutschienenklemme oben befindet. 2. Haken sie die Seite der Hutschienenklemme mit den Federn von oben in die Hutschiene ein. 3. Drücken Sie danach den unteren Teil der Si Hardware an die Hutschiene, bis der untere Teil der Hutschienenklemme in der Hutschiene einrastet.
- Seite 12 Schließen Sie die Hardware mit dem mitgelieferten Konsolenkabel • an die passende serielle Schnittstelle Ihres Rechners an. Öffnen Sie ein serielles Terminalprogramm (unter Windows z. B. • PuTTY oder SecureCRT, unter Unix z. B. tip, cu, minicom oder kermit). Verwenden Sie folgende DefaultVerbindungseinstellungen: • 115200 Baud • 8 bit • Keine Parity (None) • 1 Stopbit • Hardware Flow Control • Bitte nutzen Sie zur weiteren Installation die Handbücher unter: • https://www.genua.de/support/downloads/handbuecher.html Bitte beachten Sie bei Neuinstallation, welche SoftwareVersion • durch die Hardware unterstützt wird: https://www.genua.de/support/downloads/hardwareinformationen...
- Seite 13 Sie können die S Hardware mit einer Smartcard benutzen. Stecken Sie dazu die Smartcard mit dem Chip nach unten, wie auf folgendem Bild, in den SmartcardSchacht auf der Rückseite der Hardware ein. Die grüne LED neben dem SmartcardSlot zeigt die Betriebsbereitschaft durch durchgehendes Leuchten an. Erst w hrend einer Aktion (Reinitialisierung, PINWechsel, PINWechsel mit PUK und Aufbau eines VPNTunnels) blinkt die LED und leuchtet danach durchgehend.
- Seite 14 Sie gelangen ins Bootmenü, indem Sie w hrend des Bootvorgangs die Taste "?" drücken. Es erscheint folgende Ausgabe: ? Print this help c Configure settings Boot: s SD card: Generic STORAGE DEVICE 9454 (4.0GB) U Bei Si rechter USBSlot, bei S oberer USBSlot u Bei Si linker USBSlot, bei S unterer USBSlot 1 LAN0 (PXE) 2 LAN1 (PXE) 3 LAN2 (PXE) 4 LAN3 (PXE) R Reset O Power off Durch drücken der Taste "c" können Sie ins BIOS des Systems gelangen. Wenn Sie Ihre Appliance über genucenter verwalten, müssen Sie im Bootmenü die Taste "1" drücken. Die Appliance versucht in diesem Fall über die Netzwerkschnittstelle LAN0 per PXE zu booten.
- Seite 15 Ereignis Power Error VPN/Event Smartcard Strom an leuchtet BootVorgang leuchtet kurz leuchtet kurz USBInstall blinkt blinkt Key generieren blinkt, auf Smartcard leuchtet danach durchgehend Key generieren blinkt, geht auf Smartcard dann bis zu 1 Minute aus, leuchtet danach durchgehend Smartcard leuchtet einstecken/ abziehen Min. ein VPN ist leuchtet aufgebaut grün Kein VPN leuchtet aufgebaut und min. ein VPN nicht verbunden...
- Seite 16 CPU: Intel Rangeley Dual Core • Arbeitsspeicher: 2GB RAM • Flashspeicher: 32GB SDCard • Anschlüsse: • 4 x 1GBit/LAN • 1 x Konsole über RJ45 • 2 x USB • 1 x Digital I/O • CPU: Intel Rangeley Dual Core • Arbeitsspeicher: 8GB RAM • Flashspeicher: 4GB SATADOM • Anschlüsse: • 4 x 1GBit/LAN • 1 x Konsole über RJ45 • 2 x USB • 1x Digital I/O • CPU: Intel Rangeley Dual Core • Arbeitsspeicher: 2GB RAM • Flashspeicher: 32GB SDCard • Anschlüsse: • 4 x 1GBit/LAN •...
-
Seite 17: Anschlüsse
CPU: Intel Rangeley Dual Core • Arbeitsspeicher: 2GB RAM • Flashspeicher: 4GB SDCard • Anschlüsse: • 4 x 1GBit/LAN • 1 x Konsole über RJ45 • 2 x USB • CPU: Intel Rangeley Dual Core • Arbeitsspeicher: 8GB RAM • Flashspeicher: 120GB SSD • Anschlüsse: • 4 x 1GBit/LAN • 1 x Konsole über RJ45 • 2 x USB • CPU: Intel Rangeley Dual Core • Arbeitsspeicher ALG 8GB RAM, PFL 2GB RAM • Flashspeicher ALG 120GB SSD, PFL: • Anschlüsse: • 4 x 1GBit/LAN • 1 x Konsole über RJ45 • 2 x USB ... - Seite 18 Ausschließlich qualifiziertes und geschultes Fachpersonal darf unter Einhaltung der ESDRichtlinien folgende Arbeiten selbst durchführen: Zurücksetzen des BIOS / CMOS Reset • Ein Gewährleistungsverlust erfolgt automatisch bei den folgenden Schäden: ESDSch den (z.B. durch Nichteinhaltung der ESDRichtlinien) • Mechanischen Sch den u.a. an Bauteilen • Sch den oder Verschleiß durch grobe Verunreinigungen • Übertakten von HardwareKomponenten • Oder bei folgenden nachweisbaren HardwareEingriffen: Änderungen in der Systemkonfiguration, die Einfluss auf den • Energieverbrauch nach sich ziehen Änderungen in der Systemkonfiguration, die Einfluss auf die • Softwarefunktionalit t / Kompatibilit t zueinander haben Achtung: Kl ren Sie im Zweifelsfall eigenm chtige Reparaturen mit uns ab. Nutzen Sie hierfür die Mailadresse support@genua.de oder rufen Sie unsere Servicenummer unter +49 (0)89 991950900 an. genua gmbh, Domagkstraße 7, 85551 Kirchheim bei München tel +49 89 9919500, fax +49 89 991950999, info@genua.de, www.genua.de...
- Seite 19 English Hardware Quick Start Guide Table of Contents 12 Scope of Delivery 12.1 Scope of Delivery S..................... 20 12.2 Scope of Delivery Si.................... 20 13 Overview Hardware 13.1 S Hardware......................21 13.2 Si Hardware......................23 14 Mounting 14.1 Mounting S Hardware on a 19“ Rack..............25 14.2 Mounting Si Hardware on DIN Rails..............26 15 Methods of Access and Basic Configuration 16 Using a Smartcard 17 Boot Menu and BIOS Settings 18 PXE Boot 19 Overview LED Display 20 Hardware Specification 20.1 genubox (Si)......................31 20.2 cyberdiode (SI)....................31 20.3 genubox (S)......................31 20.4 genuscreen (S)....................31 20.5 genucrypt (S)....................... 31 20.6 genucenter (S)..................... 32 20.7 genugate (S)......................32 21 Warranty Conditions...
- Seite 20 S Hardware • 2 x metal brackets for installation in 19'' rack • genugate, genucenter: included • genubox, genucrypt, genuscreen: optional • Power cable • Serial null modem cable • Hardware Quick Start Guide • genugate, genucenter: USB sticks for installation • genugate: crossover cable • Si Hardware • Power supply (optional) • Serial null modem cable • Si Hardware Quick Start Guide • 1 x clip for mounting on DIN rails •...
- Seite 22 A label with two barcodes and hardware information is attached to the chassis. One barcode contains the MAC address, the other the genua machine ID.
- Seite 24 Two labels with the barcodes and hardware information are attached to the chassis. One barcode contains the MAC address, the other the genua machine ID.
- Seite 25 The optional brackets can be used to mount the S hardware in a 19“ rack. Attach the brackets with the screws already in the chassis to the S hardware, as shown in the following two pictures. Then attach the handles to the mounting brackets with the supplied screws. Now fasten the brackets to the 19“ rack. When mounting additional systems to the rack a half rack unit distance must be left above and below the Ssystem to ensure optimal circulation for cooling. Please note that due to different manufacturer requirements, the screws are not included for mounting to the rack in scope of delivery. These are usually delivered with the rack.
- Seite 26 The Si hardware can be mounted vertically or horizontally on a DIN rail (also known as a cap rail or top hat rail outside of Europe). The DIN rail clamps shipped with the unmodified Si hardware have already been assembled. Mounting the device on DIN Rails: 1. When mounting the hardware on the rail, the rail clamp side with the spring must be on top. 2. Insert the clamp into the rail from above. 3. Then press the lower part of the Si hardware to the rail until the rail clamp catches in the rail.
- Seite 27 Attach the S/Si hardware with the supplied null modem cable to a • serial interface on your computer. Start a serial terminal program (Windows: e.g., PuTTY or • SecureCRT. Unix: e.g., tip, cu, minicom or kermit). Use the default connection settings: • 115200 Baud • 8 bit • No parity • 1 stop bit • Hardware Flow Control • For further information regarding the installation, please use the • manuals on our website: https://www.genua.de/en/support/downloads/manuals.html Please note when reinstalling the software which version is • supported by the hardware: https://www.genua.de/support/downloads/hardwareinformation...
- Seite 28 The S hardware can be used with a Smartcard. Therefore insert the Smartcard (chip down) in the Smartcard slot, as illustrated below. Operational availability is shown by continous glow of the green LED next to the Smartcard slot. During an action (reinitialization, PIN reset, PIN reset by PUK, initialization of a VPN tunnel), the LED blinks and then glow continously.
- Seite 29 Press „?“ during boot routine to enter the BIOS: You find the following menu: ? Print this help c Configure settings Boot: s SD card: Generic STORAGE DEVICE 9454 (4.0GB) U Si: right USB slot, S: upper USB slot u – Si: left USB slot, S: lower USB slot 1 LAN0 (PXE) 2 LAN1 (PXE) 3 LAN2 (PXE) 4 LAN3 (PXE) R Reset O Power off Press "c" to enter the system's BIOS. If you choose to manage your appliance with genucenter, „1“ in the boot menu. In this case the appliance tries to boot via the Network interface LAN0 using PXE.
- Seite 30 Event Power Error VPN/Action Smartcard Power on Boot in progress short flash short flash USB install in blinking blinking progress Smartcard in use blinking, then Generate Blinking, turns Smartcard key off for up to 1 minute, then Smartcard being inserted/removed At least one VPN green is established No VPN is established and at least one VPN is not connected...
- Seite 31 CPU: Intel Rangeley Dual Core • RAM: 2GB RAM • Flash memory: 32GB SDCard • Interfaces: • 4 x 1GBit/LAN • 1 x Console via RJ45 • 2 x USB • 1 x Digital I/O • CPU: Intel Rangeley Dual Core • RAM: 8GB RAM • Flash memory: 4GB SATADOM • Interfaces: • 4 x 1GBit/LAN • 1 x Console via RJ45 • 2 x USB • CPU: Intel Rangeley Dual Core • RAM: 2GB RAM • Flash memory: 32GB SDCard • Interfaces: • 4 x 1GBit/LAN • 1 x Console via RJ45 •...
- Seite 32 CPU: Intel Rangeley Dual Core • RAM: 2GB RAM • Flash memory: 4GB SDCard • Interfaces: • 4 x 1GBit/LAN • 1 x Console via RJ45 • 2 x USB • CPU: Intel Rangeley Dual Core • RAM: 8GB RAM • Flash memory: 120GB SSD • Interfaces: • 4 x 1GBit/LAN • 1 x Console via RJ45 • 2 x USB • CPU: Intel Rangeley Dual Core • RAM ALG: 8 GB RAM, PFL: 2GB RAM • Flash memory ALG: 120GB SSD, PFL: • Interfaces: • 4x 1GBit/LAN • 1 x Console via RJ45 • 2 x USB ...
- Seite 33 Subject to ESD directives, only qualified and trained personnel may conduct the following operations: BIOS / CMOS reset • Loss of warranty automatically occurs in case of following defects: ESD damage (e. g. caused by violation of the ESD directives) • Mechanical damage (e.g. of components) • Damage or abrasion caused by careless contamination • Overclocking of hardware components • Or the following verifiable hardware manipulations: Changes in the system configuration that impact system energy • consumption Changes in the system configuration that impact software • functionality / mutual compatibility Important: In doubt, check with us any unauthorized repairs. Therefor contact the email address support@genua.de or our service number: +49 (0)89 991950900. genua gmbh, Domagkstraße 7, 85551 Kirchheim/Munich tel +49 89 9919500, fax +49 89 991950999, info@genua.de, www.genua.de...
