QUADRO D'INSIEME / VERIFICHE PRELIMINARI

11
1

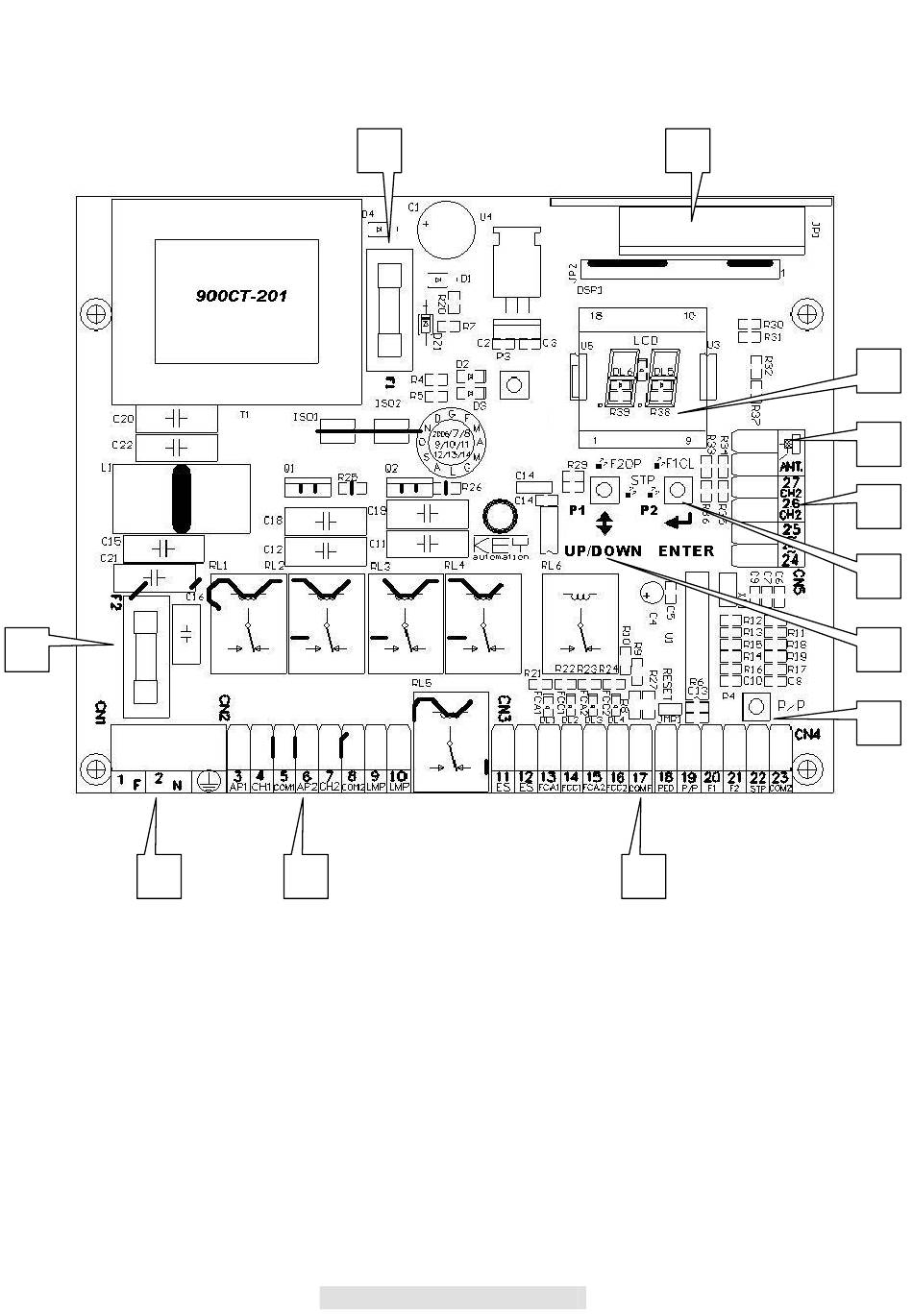

DESCRIZIONE
1. Morsettiera collegamenti alimentazioni e terra CN1
2. Morsettiera collegamento motori /lampeggiante CN2
3. Morsettiera collegamento elettroserratura , finecorsa, comandi e sicurezze CN3+CN4
4. Morsettiera collegameto alimentazioni accessori 24Vac e secondo canale radio CN5
5. Display di segnalazione funzioni e ingressi di sicurezza
6. Connettore per scheda radio ricevente ad innesto
7. Connettore collegamento antenna
8. Pulsante ENTER per lo scorrimento funzioni per la programmazione
9. Pulsante UP/DOWN per variazione e regolazione settaggio funzioni ( vedi tabella )
10. Pulsante passo passo P/P
11. Fusibile F2 protezione linea 230Vac 5A ritardato
12. Fusibile F1 protezione linea accessori Vac 1.6A
