QUADRO D'INSIEME / VERIFICHE PRELIMINARI

2
12
14

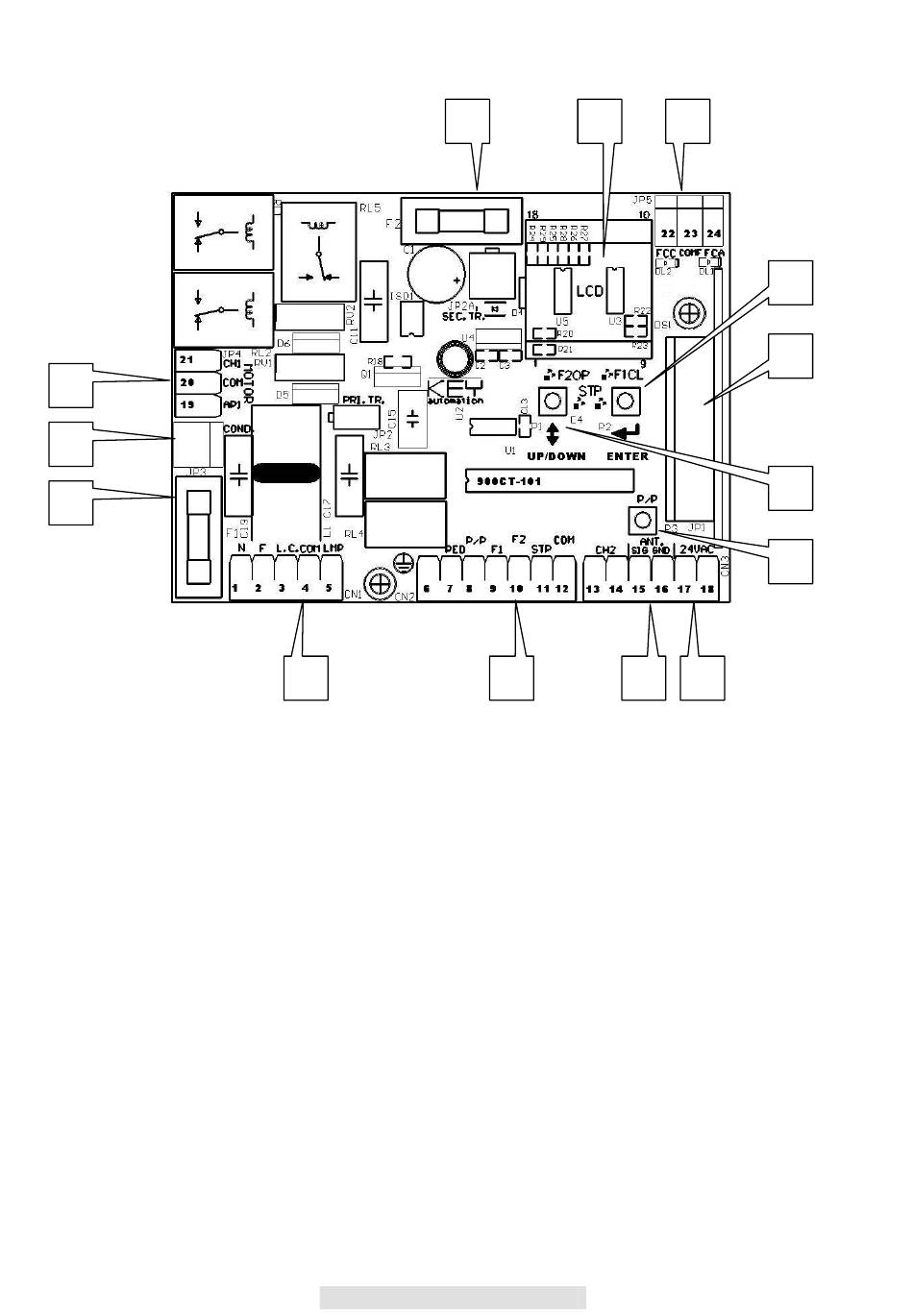

DESCRIZIONE
1. Morsettiera collegamenti alimentazione 230Vac, lampeggiante e luce di cortesia 230Vac 25W CN1
2. Morsettiera collegamento motore
3. Morsettiera collegamento finecorsa
4. Morsettiera collegamento comandi e sicurezze CN2
5. Morsettiera collegameto alimentazioni accessori 24Vac, secondo canale radio e antenna CN3
6. Display di segnalazione funzioni e ingressi di sicurezza
7. Connettore per scheda radio ricevente ad innesto
8. Connettore collegamento antenna
9. Pulsante ENTER per lo scorrimento funzioni per la programmazione
10. Pulsante UP/DOWN per variazione / regolazione settaggio funzioni ( vedi tabella )
11. Pulsante passo passo P/P
12. Connettore per condensatore
13. Fusibile F2 protezione linea 230Vac 0.5A ritardato
14. Fusibile F1 protezione linea accessori Vac 10A ritardato
13
1
6
6
4 8
3
9
7
10
11
5
