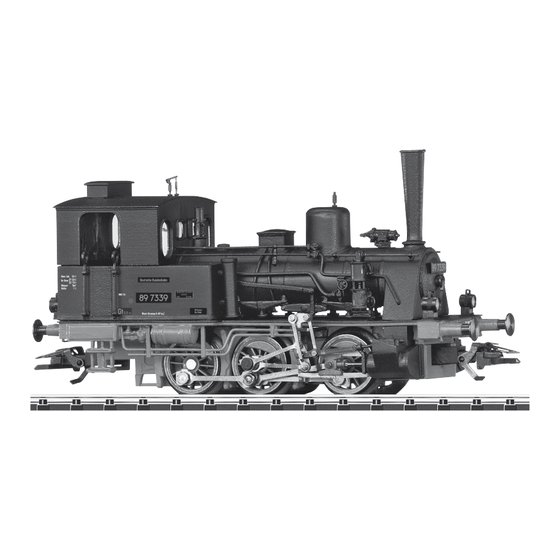

- Seite 1 Modell der Dampfl okomotive Baureihe 89.70 22241...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Hinweise zum Digitalbetrieb Remarques relatives au fonctionnement en mode digital Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung... -
Seite 4: Informationen Zum Vorbild
Informationen zum Vorbild: Information about the Prototype: In der Zeit um 1875 beauftragte der damalige Minister für In the period around 1875 the Prussian minister for public öffentliche Arbeiten, Dr. Achenbach, die Direktion Berlin, works at that time, Dr. Achenbach, ordered the Berlin Divi- ihm nach Beratungen mit den übrigen Direktionen Entwürfe sion of the Royal Prussian State Railroad to prepare for him vorzulegen für die Beschaffung von Lokomotiven, Personen-... - Seite 5 Informations concernant la locomotive réele: Informatie van het voorbeeld: C‘est vers 1875 que le ministre des travaux publics Zo rond 1875 gaf de toenmalige Pruisische minister voor prussiens de l‘époque, le Dr. Achenbach, charges la Direc- openbare werken, Dr. Achenbach, de directie Berlijn tion de Berlin de lui soumettre, après consultation des autres opdracht aan hem na overleg met de overige direties Directions, des projets pour la construction de locoréférence...
-
Seite 6: Sicherheitshinweise
Weitergabe des Produktes mitgegeben Priorität 2: DCC werden. Priorität 3: DC • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Hinweis: Digital-Protokolle können sich gegenseitig beein- Ihren Trix-Fachhändler. flussen. Für einen störungsfreien Betrieb empfehlen wir, • Gewährleistung und Garantie gemäß der beiliegenden nicht benötigte Digital-Protokolle mit CV 50 zu deaktivieren. Garantieurkunde. Deaktivieren Sie, sofern dies Ihre Zentrale unterstützt, auch • Entsorgung: www.maerklin.com/en/imprint.html... -
Seite 7: Adressierung
mfx-Digital-Protokoll vom Decoder übernommen. • Es können alle Configuration Variablen (CV) mehrfach gelesen und programmiert werden. Hinweis: Beachten Sie, dass nicht alle Funktionen in allen Digital-Protokollen möglich sind. Unter mfx und DCC können • Die Programmierung kann entweder auf dem Haupt- oder einige Einstellungen von Funktionen, welche im Analog- dem Programmiergleis erfolgen. Betrieb wirksam sein sollen, vorgenommen werden. • Die Defaulteinstellungen (Werkseinstellungen) können wieder hergestellt werden. -
Seite 8: Logische Funktionen
(Programmierung auf dem Hauptgleis PoM) ist nur bei den in der CV-Tabelle gekennzeichneten CV möglich. PoM muss von Ihrer Zentrale unterstützt werden (siehe Bedienungsanleitung ihres Gerätes). • Die Defaulteinstellungen (Werkseinstellungen) können wieder hergestellt werden. • 14 bzw. 28/126 Fahrstufen einstellbar. • Alle Funktionen können entsprechend dem Funktions- mapping geschaltet werden. • Weitere Information, siehe CV-Tabelle DCC-Protokoll. Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. -
Seite 9: Schaltbare Funktionen
f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen STOP mobile station Spitzensignal Funktion f0 Funktion f0 Geräusch: Betriebsgeräusch — Funktion 2 Funktion f2 Funktion f2 Geräusch: Lokpfeife lang — Funktion 3 Funktion f3 Funktion f3 ABV aus — Funktion 4 Funktion f4 Funktion f4 Geräusch: Bremsenquietschen aus —... -
Seite 10: Parameter/Register
Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil) -
Seite 11: Safety Notes
Note: Digital protocols can influence each other. For trouble- well as transferred along with the product to others. free operation, we recommend deactivating those digital • Please see your authorized Trix dealer for repairs or protocols not needed by using CV 50. Deactivate unneeded spare parts. digital protocols at this CV if your controller supports this • The warranty card included with this product specifies... -
Seite 12: Notes On Digital Operation
digital protocols. Several settings for functions, which are • The programming can be done either on the main track or supposed to be active in analog operation, can be done the programming track. under mfx and DCC. • The default settings (factory settings) can be produced repeatedly. Notes on digital operation • Function mapping: Functions can be assigned to any of • The operating instructions for your central unit will give the function buttons with the help of the 60212 Central you exact procedures for setting the different parame- Station (with limitations) and with the 60213/60214/60215 ters. -
Seite 13: Logic Functions
controller). • The default settings (factory settings) can be produced repeatedly. • 14/28 or 126 speed levels can be set. • All of the functions can be controlled according to the function mapping (see CV description). • See the CV description for the DCC protocol for additional information. We recommend that in general programming should be done on the programming track. Logic Functions Acceleration / Braking Delay • The acceleration and braking times can be set separately from each other. • The logical function shutoff for ABV (Acceleration / Braking Delay) can be assigned to any function button by means of function mapping. -
Seite 14: Controllable Functions
f0 f8 f0 - f3 f4 - f7 Controllable Functions STOP mobile station Headlights Function f0 Function f0 Sound effect: Operating sounds — Function 2 Function f2 Function f2 Sound effect: long whistle blast — Function 3 Function f3 Function f3 ABV off — Function 4 Function f4 Function f4 Sound effect: Squealing brakes off —... -
Seite 15: Parameter/Register
Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255... -
Seite 16: Remarques Importantes Sur La Sécurité
échéant, transmis avec le produit. Priorité 1 : mfx • Pour toute réparation ou remplacement de pièces, Priorité 2 : DCC adressez vous à votre détaillant-spécialiste Trix. Priorité 3 : DC • Garantie légale et garantie contractuelle conformément Indication : des protocoles numériques peuvent s’influencer au certificat de garantie ci-joint. réciproquement. Pour une exploitation sans perturbations, • Elimination : www.maerklin.com/en/imprint.html nous recommandons de désactiver avec CV 50 des proto-... -
Seite 17: Remarques Relatives Au Fonctionnement En Mode Digital
Protocole mfx Dans la mesure où votre centrale les supporte, désactivez y aussi les protocoles numériques non nécessaires. Adressage Lorsque deux ou plusieurs protocoles numériques sont • Aucune adresse n’est nécessaire, le décodeur reçoit tou- identifiés au niveau de la voie, le décodeur reprend automa- tefois une identification unique et non équivoque (UID). tiquement le protocole numérique à... -
Seite 18: Fonctions Logiques
Fonctions logiques • Chaque adresse est programmable manuellement. • L’adresse brève ou longue est choisie par l’intermédiaire Temporisation d’accélération et de freinage (TAF) des CVs. • Les temps d’accélération et de freinage peuvent être • Une adresse de traction utilisée désactive l’adresse définis indépendamment l’un de l’autre. standard. • La désactivation de la fonction logique TAF peut être Programmation affectée à n’importe quelle touche de fonction via le • Les caractéristiques peuvent être modifiées de façon mappage de fonctions. réitérée par l’intermédiaire des variables de configuration (CVs). -
Seite 19: Fonctions Commutables
f0 f8 f0 - f3 f4 - f7 Fonctions commutables STOP mobile station Fanal éclairage activé Fonction f0 Fonction f0 Bruitage : Bruit d’exploitation — Fonction 2 Fonction f2 Fonction f2 Bruitage : Sifflet longueur — Fonction 3 Fonction f3 Fonction f3 ABV, désactivé — Fonction 4 Fonction f4 Fonction f4 Bruitage : Grincement de freins désactivé... -
Seite 20: Paramètre/Registre
Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255... -
Seite 21: Veiligheidsvoorschriften
• De volledige toegang tot alle functies is alleen mogelijk de daar niet gebruikte digitale protocollen. met Trix Systems, DCC of met mfx bedrijf. Worden twee of meer digitaal protocollen op de rails • Ingebouwde, rijrichtingsafhankelijke frontverlichting is in herkend, dan neemt de decoder automatisch het protocol... -
Seite 22: Aanwijzingen Voor Digitale Besturing
met de hoogste prioriteit, bijv. mfx/DCC, dan wordt door de Programmering decoder het mfx-digitaalprotocol gebruikt (zie bovenstaand • De eigenschappen kunnen m.b.v. het grafische scherm overzicht). op het Central Station resp. deels ook met het Mobile Opmerking: let er op dat niet alle functies in alle digitaal- Station geprogrammeerd worden. -
Seite 23: Fysieke Functies
• De CV-nummers en de CV-waarden worden direct inge- voerd. • De CV’s kunnen vaker gelezen en geprogrammeerd worden (programmering op het programmeerspoor). • De CVs kunnen naar wens geprogrammeerd worden. PoM (Programmering op het hoofdspoor) is alleen moge- lijk bij de in de CV-tabel gemerkte CV. PoM moet door uw centrale ondersteund worden (zie de gebruiksaanwijzing van uw centrale). • De default-instellingen (fabrieksinstelling) kunnen weer hersteld worden. -
Seite 24: Schakelbare Functies
f0 f8 f0 - f3 f4 - f7 Schakelbare functies STOP mobile station Frontverlichting Functie f0 Functie f0 Geluid: bedrijfsgeluiden — Functie 2 Functie f2 Functie f2 Geluid: fluit lang — Functie 3 Functie f3 Functie f3 ABV uit — Functie 4 Functie f4 Functie f4 Geluid: piepende remmen uit —... -
Seite 25: Parameter/Register
Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte) - Seite 28 701 630...
- Seite 31 1 Pfeife E22 2176 00 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Griffstange E229 381 Farbgebung angeboten. 3 Glasteile E110 163 Teile, die hier nicht aufgeführt sind, können nur im Rahmen 4 Steckteile Kessel E237 385 einer Reparatur im Märklin-Reparatur-Service repariert 5 Stangen u.Leitungen E110 165 werden.
- Seite 32 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 237108/0414/Sm1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
