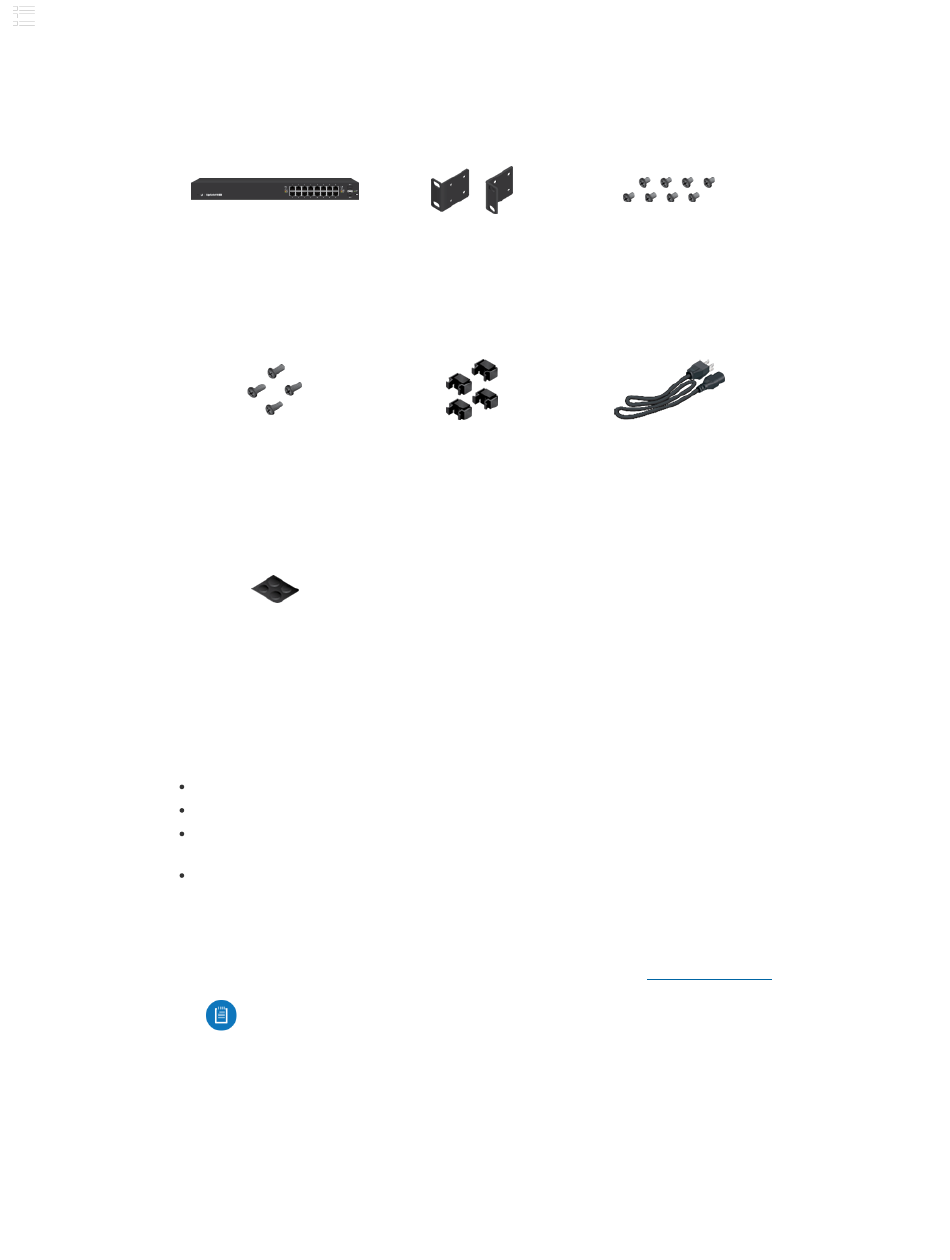

Lieferumfang
EdgeSwitch ES-16-150W
Montageschrauben (4 Stk.)
Gummifüße (4 Stk.)
Voraussetzungen für die Installation
Kreuzschlitzschraubendreher (für Rack- oder Wandmontage)
19-"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE (für die Rackmontage)
Verwenden Sie für Anwendungen im Innenbereich UTP-Kabel der Kategorie 5 (oder
höher), die für den Einsatz im Innenbereich zugelassen sind.
Bei Anwendungen im Außenbereich sollte für alle verkabelten Ethernet-
Verbindungen ein abgeschirmtes Kabel der Kategorie 5 (oder höher) verwendet und
durch die AC-Masse der Stromversorgung geerdet werden.
Wir empfehlen Ihnen, Ihre Netzwerke mit dem abgeschirmten Ethernet-Kabel von
Ubiquiti in Industriequalität vor schädlichen Außenumgebungen und destruktiven
Entladungen zu schützen. Weitere Informationen finden Sie unter:
Hinweis:
Obwohl sich die Verkabelung im Freien befinden kann, sollte der
EdgeSwitch selbst in einem Schutzgehäuse untergebracht werden.
Übersicht über die Hardware
Kurzanleitung ES-16-150W
Montagehalterungen (2 Stk.)
Käfigmuttern (4 Stk.)
Halterungsschrauben (8 Stk.)
Netzkabel
ui.com/toughcable
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ubiquiti EdgeSwitch ES-16-150W
Inhaltszusammenfassung für Ubiquiti EdgeSwitch ES-16-150W
- Seite 1 Verbindungen ein abgeschirmtes Kabel der Kategorie 5 (oder höher) verwendet und durch die AC-Masse der Stromversorgung geerdet werden. Wir empfehlen Ihnen, Ihre Netzwerke mit dem abgeschirmten Ethernet-Kabel von Ubiquiti in Industriequalität vor schädlichen Außenumgebungen und destruktiven Entladungen zu schützen. Weitere Informationen finden Sie unter: ui.com/toughcable...
- Seite 2 Die System-LED-Funktionalität wurde mit der Firmware 1.8.0 aktualisiert. Wir empfehlen Ihnen, den EdgeSwitch auf die neueste Firmware zu aktualisieren. Weiß blinkend Startvorgang läuft. Einsatzbereit, nicht mit dem Ubiquiti® Network Weiß Management System (UNMS™) verbunden. Siehe „UNMS-Verwaltung“. Blau Einsatzbereit, mit dem UNMS verbunden.
- Seite 3 Kurzanleitung ES-16-150W RJ45 (Ports 1 – 16) RJ45-Ports unterstützen 10/100/1000-Ethernet-Verbindungen. SFP (Ports 1 – 2) Hot-Swap-fähige SFP-Ports unterstützen Verbindungen mit 1 Gbit/s. Reset-Taste Klicken Sie hier, um zu erfahren, wie ein EdgeSwitch auf die Werkseinstellungen zurückgesetzt wird. Konsolen-Port Serieller RJ45-Konsolenanschluss für Verwaltung der Befehlszeilenschnittstelle. Stromanschluss Schließen Sie das im Lieferumfang enthaltene Netzkabel an den Stromanschluss Installation der Hardware...
-
Seite 4: Wandmontage
Kurzanleitung ES-16-150W Wandmontage... -
Seite 5: Stromanschluss
Kurzanleitung ES-16-150W Stromanschluss Ethernet anschließen... -
Seite 6: Sfp+ Anschließen
Kurzanleitung ES-16-150W SFP+ anschließen... -
Seite 7: Auf Konfigurationsschnittstelle Zugreifen
Kurzanleitung ES-16-150W Informationen zu kompatiblen Glasfaser-SFP-Modulen finden Sie unter: ubnt.link/SFP_DAC_Compatibility Auf Konfigurationsschnittstelle zugreifen Standardmäßig versucht der EdgeSwitch, seine IP-Adresse automatisch über DHCP abzurufen. Wenn dies fehlschlägt, wird die standardmäßige Ersatz-IP-Adresse 192.168.1.2 verwendet. Fahren Sie mit dem entsprechenden Abschnitt DHCP oder „Ersatz-IP-Adresse“... - Seite 8 Kurzanleitung ES-16-150W Weitere Informationen finden Sie in den Begleitunterlagen für den EdgeSwitch unter ui.com/download/edgemax Ersatz-IP-Adresse 1. Stellen Sie sicher, dass Ihr Computer (oder eine andere Hostmaschine) mit dem EdgeSwitch verbunden ist. 2. Konfigurieren Sie den Ethernet-Adapter auf Ihrem Hostsystem mit einer statischen IP-Adresse im Subnetz 192.168.1.x.
-
Seite 9: Unms-Verwaltung
Kurzanleitung ES-16-150W 6. Ändern Sie die IP-Adresse in eine eindeutige IP-Adresse um. Klicken Sie auf Apply (Übernehmen). Hinweis: Wenn Sie die IP-Einstellungen ändern, wird die Sitzung unterbrochen und Sie müssen die Verbindung zum EdgeSwitch unter Verwendung der neuen IP-Adresse wiederherstellen. Passen Sie Ihre Zusatzeinstellungen nach Bedarf an. -
Seite 10: Sicherheitshinweise
ES-16-150W Kurzanleitung ES-16-150W LEDs pro Port RJ45-Datenports PoE, Geschwindigkeit/ Verbindung/Aktivität SFP-Datenports Geschwindigkeit/ Verbindung/Aktivität Netzwerkschnittstellen (16) 10/100/1000 Mbit/s RJ45-Ports (2) 1 Gbit/s SFP-Ports Managementoberfläche (1) Serieller RJ45-Port, Ethernet In/Out-Band PoE-Schnittstellen PoE+ IEEE 802.3af/at (Stifte 1, 2+, 3, 6-) 24 VDC Passives PoE (Stifte 4, 5+, 7, 8-) Spannungsbereich 802.3at-Modus 50-57 V... -
Seite 11: Eingeschränkte Garantie
e. Das Schutzleitersystem muss in Übereinstimmung mit den jeweiligen nationalen Kurzanleitung ES-16-150W Verkabelungsregeln und -vorschriften installiert werden. Eingeschränkte Garantie ui.com/support/warranty Die eingeschränkte Garantie erfordert die Verwendung von Schiedsverfahren zur Lösung von Streitigkeiten auf individueller Basis und ggf. Schiedsverfahren anstelle von Geschworenengerichten oder Sammelklagen. - Seite 12 Kurzanleitung ES-16-150W © 2021 Ubiquiti Inc. Alle Rechte vorbehalten.
