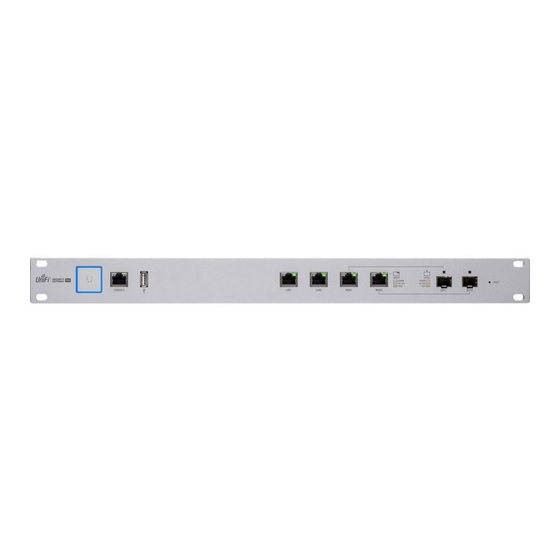

Inhaltszusammenfassung für Ubiquiti USG-PRO-4 UniFi Security Gateway Pro

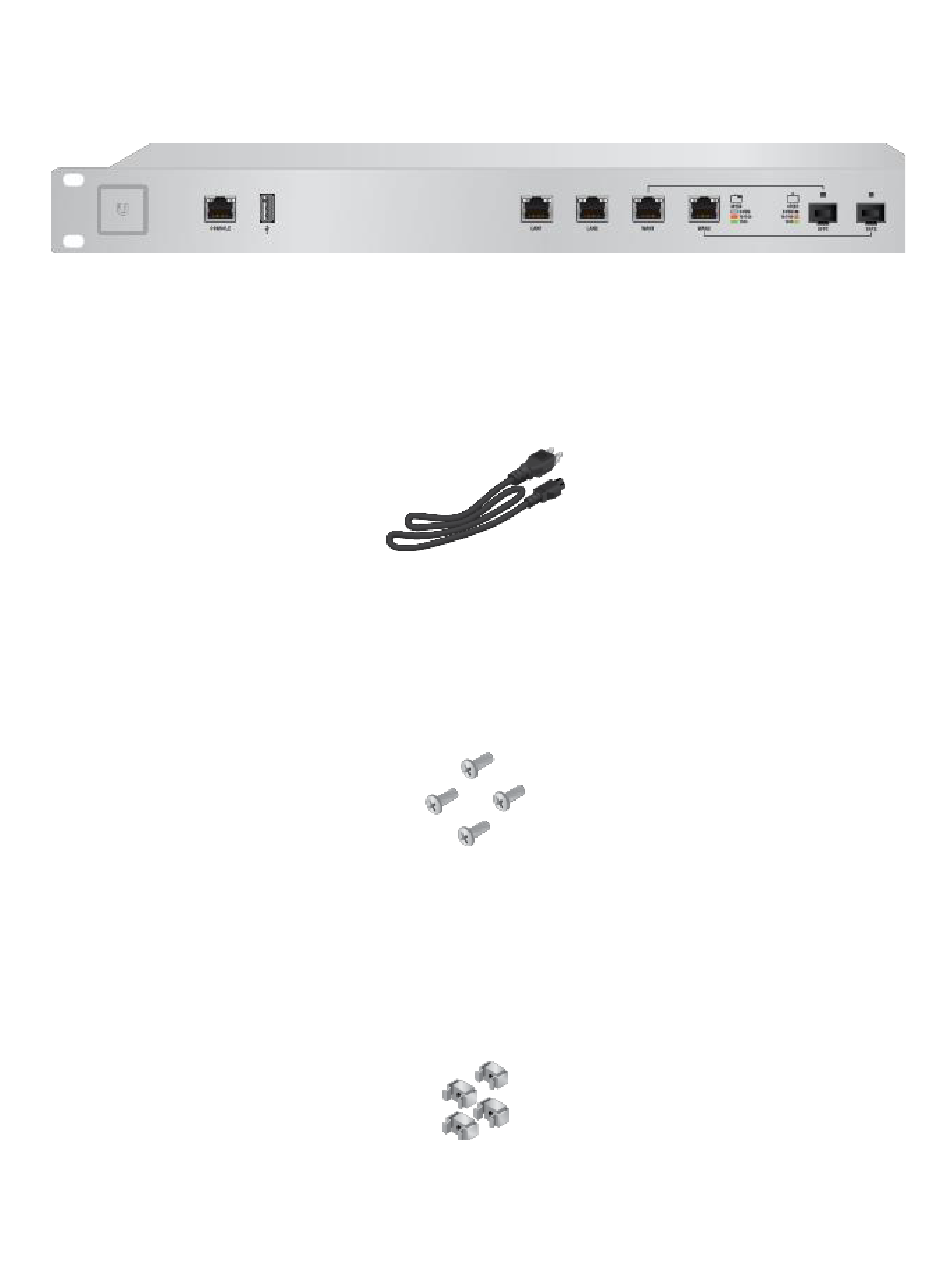

- Seite 1 Verpackungsinhalt UniFi Security Gateway Pro Netzkabel Montageschrauben (4 Stk.)
-
Seite 2: Voraussetzungen Für Die Installation
Kabel der Kategorie 5 (oder höher) verwendet und durch die AC- Masse der Stromversorgung geerdet werden. Wir empfehlen Ihnen, Ihre Netzwerke mit dem abgeschirmten Ethernet-Kabel von Ubiquiti in Industriequalität vor schädlichen Außenumgebungen und destruktiven Entladungen zu schützen. Weitere Informationen finden Sie unter: ui.com/toughcable... - Seite 3 Konsolenport Serieller RJ45-Konsolenanschluss für Verwaltung der Befehlszeilenschnittstelle. Verwenden Sie ein serielles RJ45-zu-DB9-Konsolenkabel, das auch als Rollover-Kabel bezeichnet wird, um den Konsolenport mit Ihrem Computer zu verbinden. Konfigurieren Sie dann die folgenden Einstellungen nach Bedarf: Baudrate 115200 Datenbits 8 ...
-
Seite 4: Installation Der Hardware
RJ45-Ports unterstützen 10/100/1000-Ethernet-Verbindungen. Ein WAN-Port ist nur aktiv, wenn der entsprechende SFP-Port leer ist. Standardmäßig ist der WAN1-Port auf DHCP- Client eingestellt. SFP (Ports 1 – 2) SFP-Ports sind Hot-Swap-fähig und unterstützen 10/100/1000-Glasfaser-SFP-Module. Wenn ein SFP-Modul angeschlossen wird, ist der SFP-Port aktiv, und der entsprechende WAN-Port wird deaktiviert. - Seite 6 ODER...
-
Seite 8: Ethernet Anschließen
Ethernet anschließen... -
Seite 9: Sfp-Ports Verwenden
SFP-Ports verwenden... - Seite 11 Hinweis: Der entsprechende WAN-Port wird deaktiviert.
-
Seite 12: Softwareinstallation
Informationen zu kompatiblen Glasfaser-SFP-Modulen finden Sie unter: community.ubnt.com/unifi Softwareinstallation Laden Sie die neueste Version der UniFi Controller-Software unter folgender Adresse herunter: ui.com/download/unifi Starten Sie das Installationsprogramm von einer Management-Station, die mit demselben Layer-2-Netzwerk verbunden ist, und befolgen Sie die Anweisungen auf dem Bildschirm. Hinweis: Wenn Sie bereits UniFi Controller v4.8 oder höher installiert haben, gehen Sie zum Abschnitt „Einführung des UniFi Gateways“. -
Seite 13: Einführung Des Unifi Gateways
Mit der UniFi Controller-Management-Oberfläche können Sie Ihr Netzwerk verwalten und Netzwerkstatistiken anzeigen. Informationen zur Verwendung der UniFi Controller- Software finden Sie im Benutzerhandbuch auf unserer Website unter: ui.com/download/unifi Einführung des UniFi Gateways 1. Klicken Sie im UniFi Controller-Dashboard in der linken Menüleiste auf Devices (Geräte). - Seite 14 2. Suchen Sie in der Liste der Geräte in der Spalte Model (Modell) das UniFi Gateway. Klicken Sie auf Adopt (Einführen).
- Seite 15 3. Die System-LED am UniFi Gateway leuchtet blau auf, um zu bestätigen, dass es erfolgreich eingeführt wurde. Optionale WAN-Port-Konfiguration über Layer 3 Standardmäßig ist der WAN1-Port auf DHCP eingestellt, damit er vom Dienstanbieter Netzwerkeinstellungen zugewiesen bekommen kann. Um diese Einstellung zu ändern, verbinden Sie einen Computer direkt (oder über einen Switch) mit dem LAN1-Port des UniFi Gateways.
-
Seite 16: Technische Daten
Hinweis: Wenn der UniFi Gateway nicht von einem UniFi-Controller übernommen wurde, wird das Anmeldefenster übersprungen und das Fenster „Einrichten“ wird angezeigt. 3. Klicken Sie auf Edit Configuration (Konfiguration bearbeiten), um den WAN1-Port als DHCP, Static IP (Statische IP) oder PPPoE zu konfigurieren. Informationen zur Verwendung der UniFi Controller-Software finden Sie im Benutzerhandbuch auf unserer Website unter: ui.com/download/unifi... -
Seite 17: Sicherheitshinweise
USG-PRO-4 Netzwerkschnittstellen Serieller Konsolenanschluss (1) Serieller RJ45-Anschluss Datenports (2) 10/100/1000 RJ45-Ports (2) 10/100/1000 RJ45/SFP-Kombinations-Ports Maximale Leistungsaufnahme Stromversorgung Internes AC/DC-Netzteil, 60W (24 V, 2,5 A) Unterstützter Spannungsbereich 110-240 V AC LEDs System Status Datenports Geschwindigkeit/Verbindung/Aktivität Layer-3-Weiterleitungsleistung Paketgröße: 64 Byte 2.400.000 PPS Paketgröße: 512 Byte oder größer 4 Gbit/s (Leitungsgeschwindigkeit) Prozessor... -
Seite 18: Hinweise Zur Elektrischen Sicherheit
WARNUNG: Verwenden Sie dieses Produkt nicht an einem Ort, der überschwemmt werden kann. WARNUNG: Verwenden Sie dieses Produkt nicht während eines Gewitters. Es besteht ein geringes Stromschlagrisiko durch Blitzschlag. Hinweise zur elektrischen Sicherheit 1. Die auf dem Etikett des Herstellers angegebenen Anforderungen bezüglich Spannung, Frequenz und Stromstärke müssen erfüllt werden. - Seite 19 Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse A gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Interferenzen bieten, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen.
