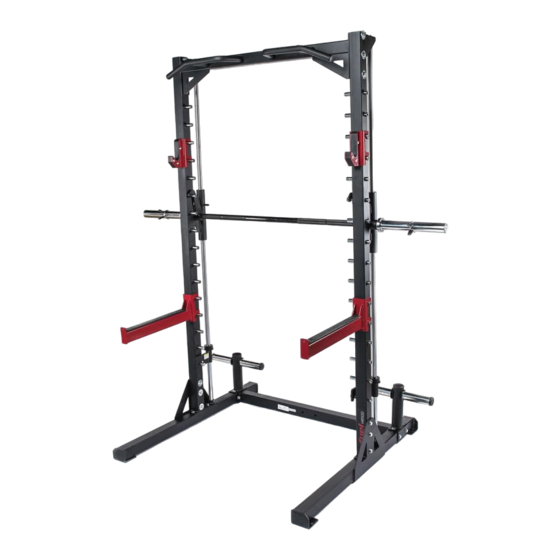

HR 500
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
DE
Benutzerhandbuch (Seite 2)
GB
User manual (page 13)
1
Art. F-57275
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fuel HR 500
Inhaltszusammenfassung für Fuel HR 500

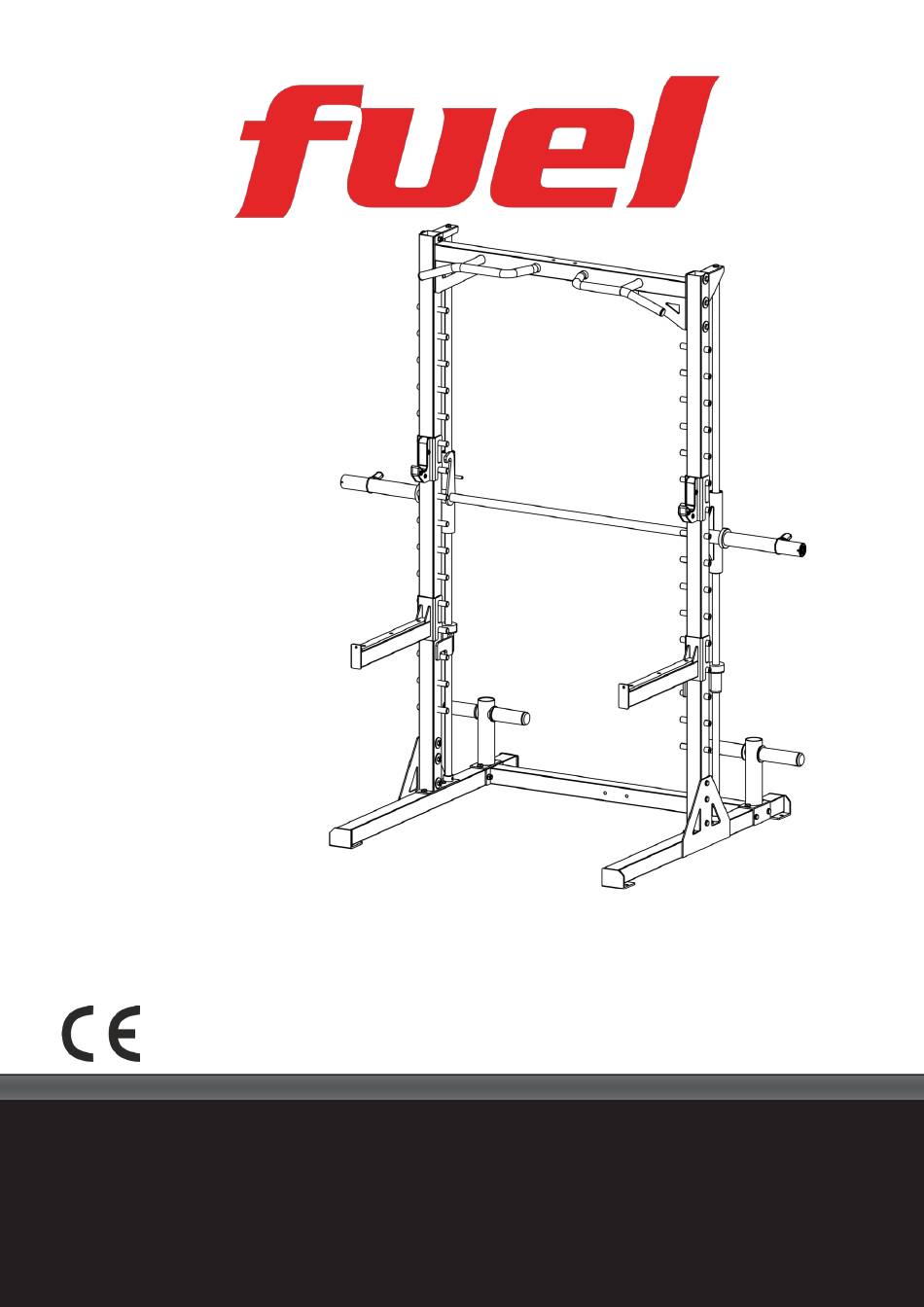

- Seite 1 HR 500 Benutzerhandbuch (Seite 2) User manual (page 13) Art. F-57275 WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE............MONTAGEANLEITUNG.................. 4 TEILELISTE....................ÜBUNGSHINWEISE..................TECHNISCHE DATEN..................11 GARANTIE...................... 11 ACHTUNG! Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen. Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus ernsthafte Verletzungen oder Beschädigungen nach sich ziehen. Sportliches Training kann die Gesundheit gefährden. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Sehr geehrter Kunde, lesen Sie auf jeden Fall diese Anleitung komplett durch, bevor Sie Ihr Gerät zusammen- bauen oder benutzen. Sie enthält wichtige Informationen hinsichtlich Ihrer Sicherheit. Beachten Sie folgende Sicherheitshinweise: 1. Halten Sie Kinder und Haustiere fern von dem Trainingsgerät. Lassen Sie Kinder niemals unbeaufsichtigt allein in einem Raum mit dem Gerät. -
Seite 4: Montageanleitung
MONTAGEANLEITUNG Vor dem Aufbau - Stellen Sie sicher, dass ausreichend Freiraum um das Gerät herum vorhanden ist. - Prüfen Sie, ob alle benötigten Teile vorhanden sind. - Sie benötigen folgendes Werkzeug zum Aufbau: Innensechskantschlüsselsatz, Steckschlüsselsatz, Maulschlüsselsatz, ggf. einen Gummihammer und ein Maßband. Evtl. - Seite 5 Schritt 1: Montieren Sie die Teile (1) bis (11) wie dargestellt und stellen Sie sicher, dass alle Verbindungen gut festgezogen sind. Dieser Schritt muss für beide Seiten ausgeführt werden.
- Seite 6 Schritt 2: Bringen Sie die weiteren Teile laut Abbildung an. Beachten Sie, dass für Hantelscheiben mit 30mm-Bohrung das Abstandsstück (33) verwendet werden muss – Hantelscheiben mit 50mm-Bohrung benötigen hingegen die Hülse (16).
- Seite 7 Schritt 3: Im letzten Schritt werden die Griffe und Halterungen wie dargestellt montiert. ACHTUNG! Stellen Sie sicher, dass alle Schrauben nach der Installation fest angezogen sind.
-
Seite 8: Teileliste
TEILELISTE Teil Nr. Beschreibung Menge Bemerkung Front-Vertikalstütze, rechts Rechtes Basisrohr Vordere Führungsstange Haltering Vormontiert Rechtes Lagergehäuse Kupferabdeckung Vormontiert Lineares Lager Vormontiert Gummistopper Hantelstopper, rechts Führungshülse Vormontiert Kurzes Rohr Langes Rohr Hantelstange Front-Vertikalstütze, links Linkes Lagergehäuse Stangenhülse Scheibe Hantelstopper, links Stangenhalter Hülse Vormontiert Innere Kappe ø48mm... -
Seite 9: Übungshinweise
Teil Nr. Beschreibung Menge Bemerkung H10-14 Sechskantschraube M10x80mm H10-15 Sechskantschraube M10x85mm CH12-3 Schraube M12x25mm BW10 Große Unterlegscheibe 10mm Unterlegscheibe 10mm Mutter M10 ÜBUNGSHINWEISE Beachten Sie aus Sicherheitsgründen die folgenden Punkte hinsichtlich der Übungsausführung: Bei Übungen OHNE Benutzung der Hantelstange (13), wie z. B. Klimmzüge oder Übungen mit einer separaten Hantelstange: 1) Haken Sie die Hantelstange in der oberen Position ein und stellen Sie sicher, dass diese gesichert ist. - Seite 10 Bei Übungen MIT Verwendung der Hantelstange (13), z. B. Bankdrücken oder Kniebeugen: 1) Entfernen Sie die J-Halter (28) und die Hantelablagen (30) und legen Sie sie zur Seite. 2) Haken Sie die Hantelstange (13) in der gewünschten Höhe ein und platzieren Sie die Hantelstopper (9) &...
-
Seite 11: Technische Daten
TECHNISCHE DATEN Cardiofitness GmbH & Co. KG, Importeur / Inverkehrbringer Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Artikel F-57275 HR500 Max. Benutzergewicht 272 kg (600 lb) Gerätemaße ca. 1940 x 1210 x 2150 mm Anwendung / Klasse H (Heim/Home) Herkunftsland Made in China GARANTIE Eingeschränkte Herstellergarantie Cardiofitness GmbH &... - Seite 12 Haushalt eingesetzt wurden. 3. Schäden aufgrund von Arbeiten, die nicht von autorisierten Serviceunternehmen durchgeführt wurden, von Teilen, die keine Originalteile von Cardiofitness sind, oder von externen Einflüssen wie Veränderungen, Modifikationen, Missbrauch, Fehlgebrauch, Unfälle, ungeeignete Wartung oder höhere Gewalt. 4. Produkte, bei denen die Original-Seriennummern entfernt oder verändert wurden. 5.
- Seite 23 NOTES...
- Seite 24 Cardiofitness GmbH & Co. KG Friedrich-Ebert-Str. 75 51429 Bergisch-Gladbach info@cardiofitness.de F-57275 HR500 DE_GB 09/2019 V1.0...
