HB 200
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
DE
Benutzerhandbuch (Seite 2)
GB
User manual (page 12)
1
Art. F-57282
Werbung
Kapitel
Inhaltsverzeichnis

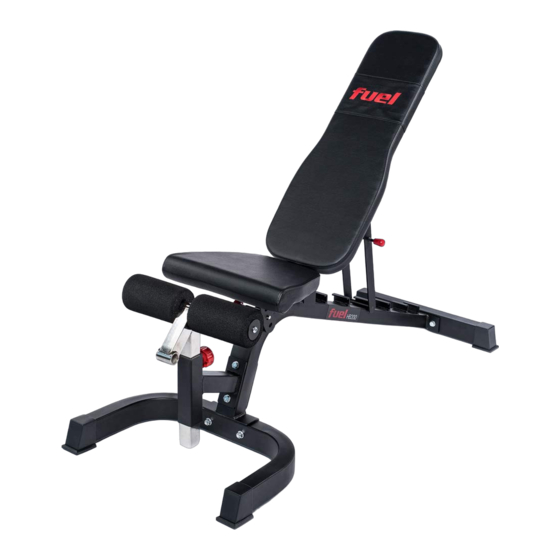

Verwandte Anleitungen für Fuel HB 200
Inhaltszusammenfassung für Fuel HB 200

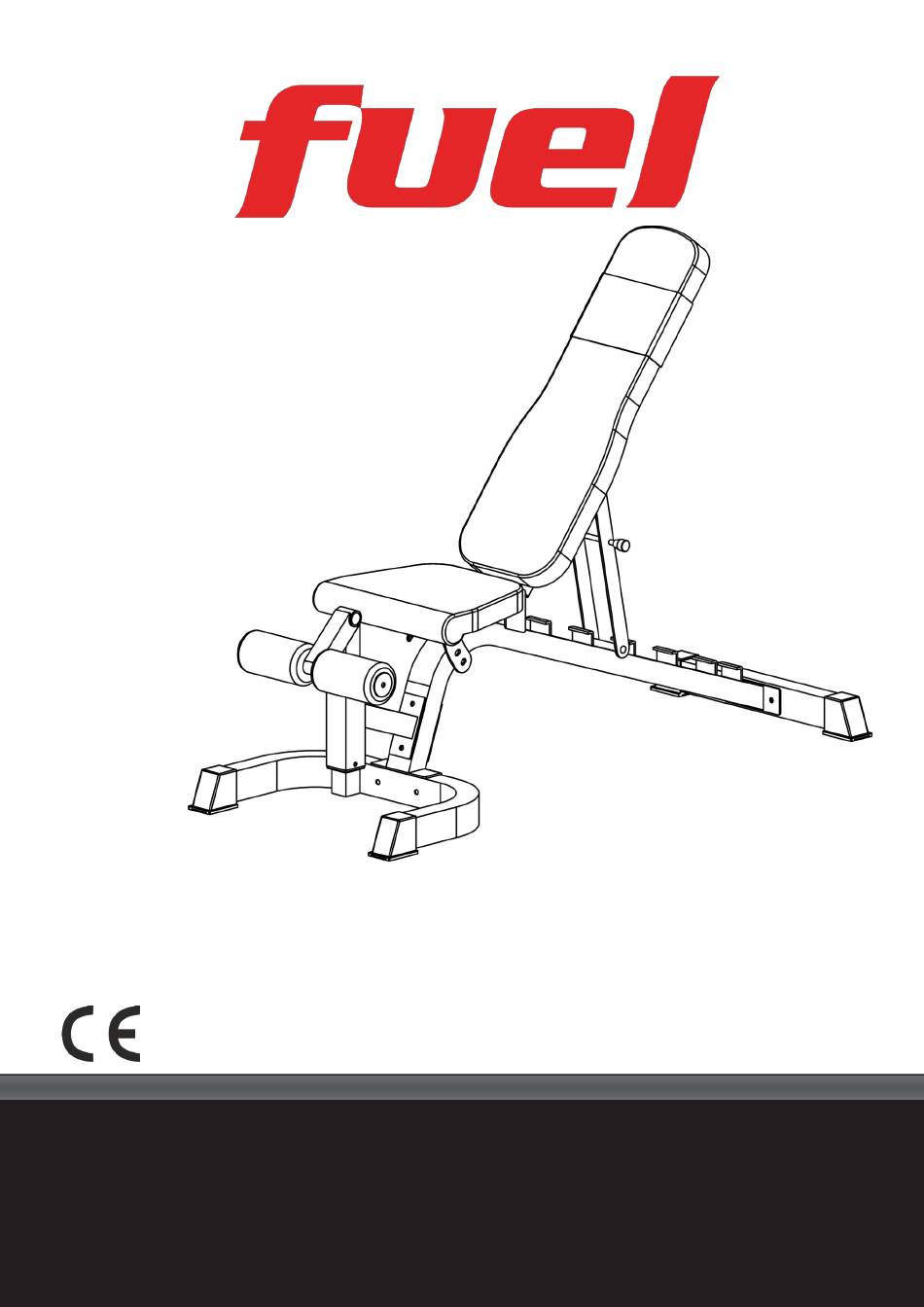

- Seite 1 HB 200 Benutzerhandbuch (Seite 2) User manual (page 12) Art. F-57282 WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE............3 MONTAGEANLEITUNG.................. 4 TEILELISTE....................8 TECHNISCHE DATEN..................9 GARANTIE...................... 10 ACHTUNG! Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen. Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus ernsthafte Verletzungen oder Beschädigungen nach sich ziehen. Sportliches Training kann die Gesundheit gefährden. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Sehr geehrter Kunde, lesen Sie auf jeden Fall diese Anleitung komplett durch, bevor Sie Ihr Gerät zusammen- bauen oder benutzen. Sie enthält wichtige Informationen hinsichtlich Ihrer Sicherheit. Beachten Sie folgende Sicherheitshinweise: 1. Halten Sie Kinder und Haustiere fern von dem Trainingsgerät. Lassen Sie Kinder niemals unbeaufsichtigt allein in einem Raum mit dem Gerät. -
Seite 4: Montageanleitung
MONTAGEANLEITUNG Vor dem Aufbau - Stellen Sie sicher, dass ausreichend Freiraum um das Gerät herum vorhanden ist. - Prüfen Sie, ob alle benötigten Teile vorhanden sind. - Sie benötigen folgendes Werkzeug zum Aufbau: Innensechskantschlüsselsatz, Steckschlüsselsatz, Maulschlüsselsatz, ggf. einen Gummihammer und ein Maßband. Alle Verbindungen müssen zunächst handfest hergestellt werden! Das Festziehen darf erst erfolgen, nachdem das Gerät vollständig steht. - Seite 5 Schritt 2: Bringen Sie das kleine Polster (10) und den Frontträger (02) wie abgebildet an. Sie benötigen dazu 2 Schrauben (H8-10), 2 Unterlegscheiben (W8), 2 Führungen (19), 1 Schraube (H12-23), 2 Unterlegscheiben (W12), 1 Mutter (N12), sowie den Feststeller (09).
- Seite 6 Schritt 3: Nun wird der Heckträger (01) mit der Stütze (05) und dem großen Polster (11) angebracht. Hierfür benötigen Sie wieder die Unterlegscheiben (W12), Mutter (N12) und Schraube (H12-23), die Führungen (19) sowie die Schraube (H12-21), 2 Schrauben (H8-10) und 2 Unterlegscheiben (W8).
- Seite 7 Schritt 4: Bringen Sie abschließend die Polsterrollen (14) mit den Rohren (07=oberes) und (04=unteres) und der Führung (16), sowie die Transportrollen (21) wie abgebildet an. Je nach gewünschter Position können die Polsterrollen oben (Pos. A) oder unten (Pos. B) an der Rollenaufnahme vom oberen Rohr (07) angebracht werden: Pos.
-
Seite 8: Teileliste
TEILELISTE Teil Nr. Beschreibung Menge Bemerkung Heckträger Frontträger Hauptrahmen Unteres Rohr Stütze Standfuß hinten Oberes Rohr Fußkappe Vormontiert Feststeller Kleines Polster (Sitzpolster) Großes Polster (Rückenpolster) Große Scheibe Ovaler Stopper Vormontiert Polsterrolle Rollenachse Führung Vormontiert Endkappe Vormontiert Standfuß vorn Führung Feststeller Transportrolle H8-10 Sechskantschraube M8x60mm... -
Seite 9: Technische Daten
Kleinteile: TECHNISCHE DATEN Cardiofitness GmbH & Co. KG, Importeur / Inverkehrbringer Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Artikel F-57282 HB200 Max. Benutzergewicht 272 kg (600 lb) Gerätemaße ca. 1560 x 630 x 480-1330 mm Anwendung / Klasse H (Heim/Home) Herkunftsland Made in China... -
Seite 10: Garantie
GARANTIE Eingeschränkte Herstellergarantie Cardiofitness GmbH & Co. KG gewährt bei Verwendung im Haushalt auf alle Teile eine Garantie für die untenstehende Zeitspanne ab dem Kaufdatum, wie im Kaufbeleg angegeben, oder, bei Lieferung ab Lieferdatum. Die Pflichten von Cardiofitness GmbH & Co. KG umfassen die Lieferung neuer oder aufbereiteter Teile nach Wahl von Cardiofitness GmbH &... - Seite 11 KUNDENDIENST Bewahren Sie Ihren Kaufbeleg auf. Vierundzwanzig (24) Monate ab dem Lieferdatum stellen die Garantiezeit dar, falls Serviceleistungen benötigt werden. Wenn Serviceleistungen erfolgen, sollten Sie in eigenem Interesse Belege verlangen und diese aufbewahren. Diese schriftliche Garantie verleiht Ihnen bestimmte gesetzliche Rechte. Je nach Bundesstaat besitzen Sie auch andere Rechte. Serviceleistungen unter dieser Garantie müssen durch die folgenden Schritte in dieser Reihenfolge beantragt werden: 1.
