2.4.2. Anbringen des Gehäuseunterteils mit Halterung
Montieren Sie nun zunächst das Gehäuseunterteil mit der integrierten Halterung für
die Wand- oder Mastmontage.
Wandmontage
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge-
eignet ist.
Langlöcher
Kabeldurchführung
Sensor Vari KNX TH • Version: 08.12.2016 • Technische Änderungen und Irrtümer vorbehalten.
7
Installation und Inbetriebnahme

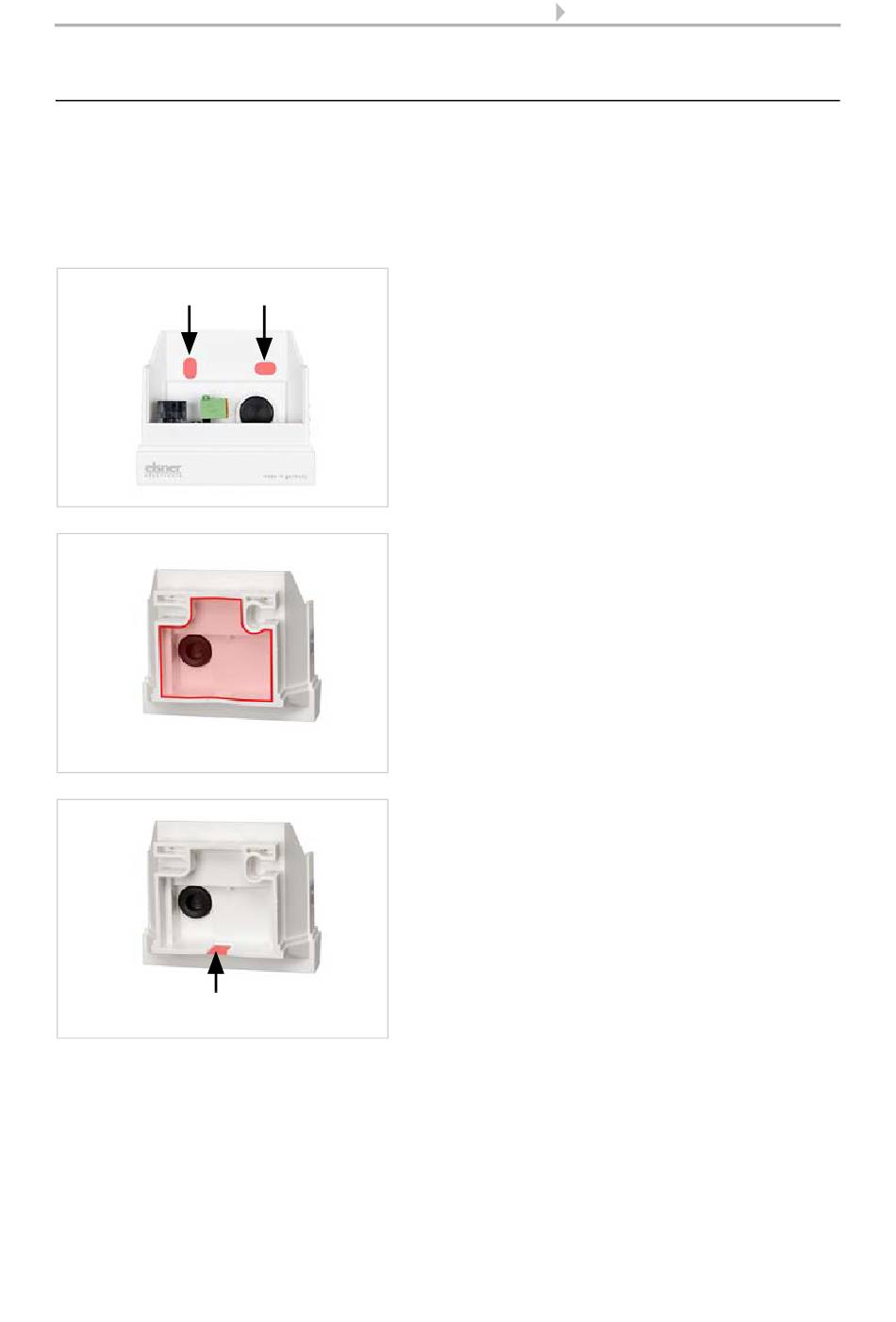

Abb. 5
Das Gerät wird mit zwei Schrauben montiert.
Brechen Sie die beiden Langlöcher im Gehäu-
se aus.
Abb. 6 a+b
a) Wenn das Anschlusskabel verdeckt ins-
talliert werden soll, muss das Kabel im
Bereich der Gehäuserückseite aus der
Wand kommen (markierter Bereich).
b) Wenn das Anschlusskabel aufputz verlegt
ist, wird die Kabeldurchführung ausge-
brochen. Das Kabel wird dann an der Ge-
häuseunterseite ins Gerät geführt.
