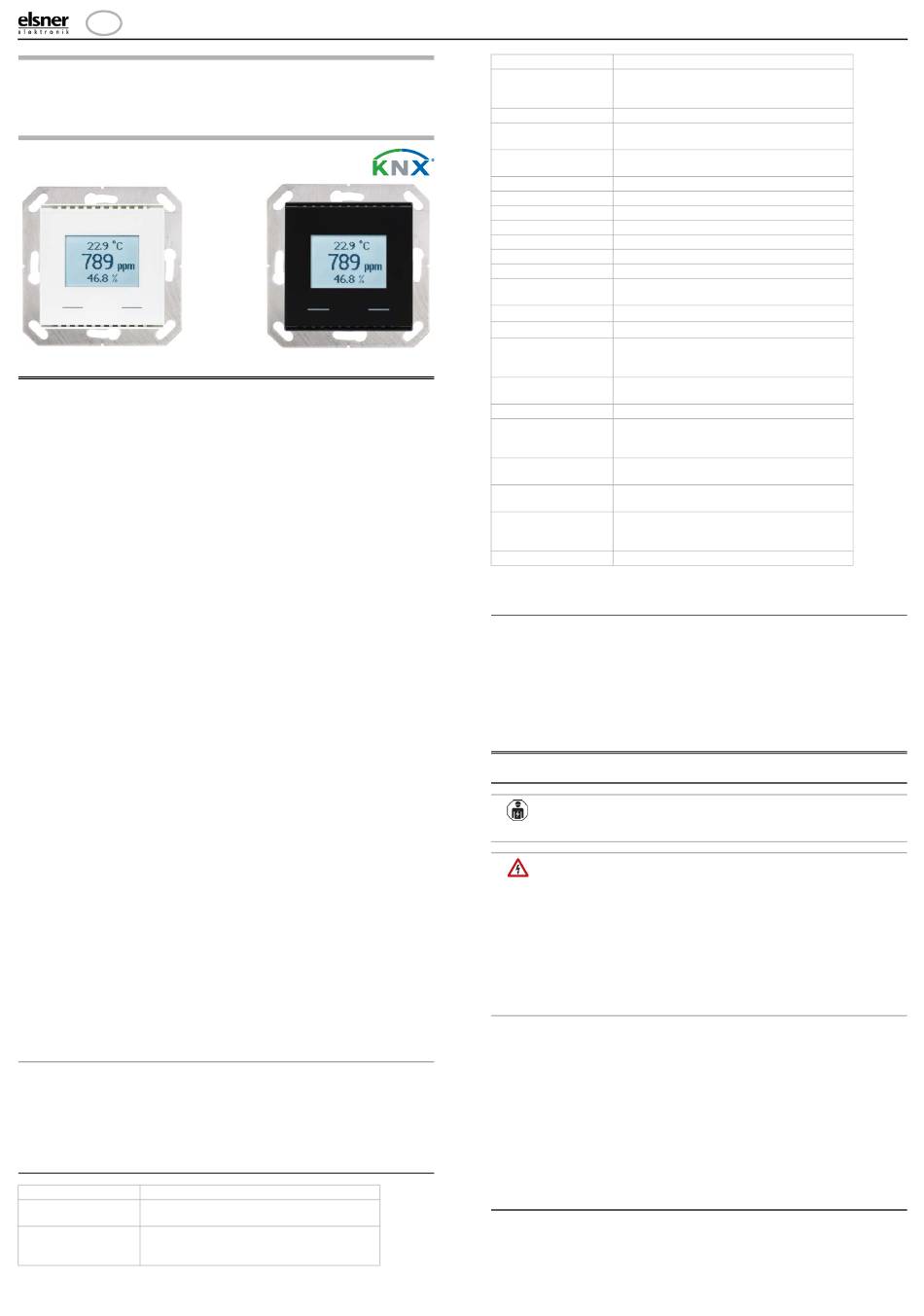

elsner elektronik KNX AQS/TH-UP Touch Technische Daten Und Installationshinweise

D
KNX AQS/TH-UP Touch
Innenraum-Kombisensor
Technische Daten und Installationshinweise
Artikelnummern 70618 (Weiß), 70619 (Schwarz)
1. Beschreibung
Der Sensor KNX AQS/TH-UP Touch misst die CO
tur und die Luftfeuchtigkeit im Raum und berechnet den Taupunkt. Über den Bus
kann der Innenraumsensor externe Werte von Temperatur, Feuchtigkeit und CO
Konzentration empfangen und mit den eigenen Daten zu Gesamtwerten (Mischwer-
te, z. B. Raumdurchschnitt) weiterverarbeiten. Der KNX AQS/TH-UP Touch hat
zwei Touch-Taster, die zur Veränderung der Raumtemperatur (Solltemperatur), zur
Umschaltung zwischen den Betriebsmodi oder als frei programmierbare Bustaster
verwendet werden können.
Der KNX AQS/TH-UP Touch hat einstellbare Grenzwerte. Die Grenzwert-Ausgän-
ge und weitere Kommunikationsobjekte können über UND- und ODER-Logik-Gatter
verknüpft werden. Zusätzlich kann ein integrierter Stellgrößenvergleicher Werte, die
über Kommunikationsobjekte empfangen wurden, vergleichen und ausgegeben.
Integrierte PI-Regler steuern eine Lüftung (nach CO
tigkeit) und eine Heizung/Kühlung (nach Temperatur). Der KNX AQS/TH-UP
Touch kann eine Warnung an den Bus ausgeben, sobald das Behaglichkeitsfeld
(nach DIN 1946) verlassen wird.
Das integrierte Display zeigt die eigenen Werte und über den Bus empfangene Da-
ten (z. B. Datum, Uhrzeit). Das Gerät wird mit einem Rahmen der im Gebäude ver-
wendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung
ein.
Funktionen:
• Messung der CO -Konzentration der Luft, der Temperatur und
2
Luftfeuchtigkeit (relativ und absolut), Berechnung des Taupunkts
• Mischwerte aus eigenen Messwerten und externen Werten (Anteil
prozentual einstellbar)
• Anzeige 1-3 Zeilen (gemessene Werte oder über der Bus empfangene Werte)
oder Anzeige für Temperaturregelung (siehe auch Modus-Anzeige und
manueller Temperaturregler, Seite 2)
• 2 Touch-Taster. Konfiguration als Bustaster oder zur Veränderung der
Solltemperatur und zur Umschaltung zwischen den Betriebsmodi (siehe auch
Raumtemperatur mit den Tasten verändern, Seite 2)
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• PI-Regler für Lüftung nach Feuchtigkeit und CO
Belüften (einstufig) oder Entlüften (ein- oder zweistufig)
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte:
3 × Temperatur, 2 × Feuchtigkeit, 4 × CO
• 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 2 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Gehäuse mit Display
• Trägerplatte
Sie benötigen zusätzlich (nicht im Lieferumfang enthalten):
• Gerätedose Ø 60 mm, 42 mm tief
• Rahmen (für Einsatz 55 x 55 mm), passend zum im Gebäude verwendeten
Schalterprogramm
1.1. Technische Daten
Gehäuse ABS Kunststoff
Farben • Weiß
• Schwarz
Montage Unterputz (Wandeinbau in Gerätedose
mm, 42 mm tief bzw. Hohlwanddose für Fräs-
loch 68 mm)
Ø
Sensor KNX AQS/TH-UP Touch • Stand: 08.11.2017 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Sensor KNX AQS/TH-UP Touch
-Konzentration, die Tempera-
2
-Konzentration und Luftfeuch-
2
-Konzentration: Entlüften/
2
2
60
Ø
Schutzart
Maße
Gesamtgewicht
Umgebungstempera-
tur
Umgebungsluftfeuch-
tigkeit
Betriebsspannung
Busstrom
Datenausgabe
BCU-Typ
PEI-Typ
Gruppenadressen
Zuordnungen
Kommunikationsob-
jekte
CO -Messbereich
2
CO Auflösung
2
CO Genauigkeit
2
Temperatur-Messbe-
reich
Temperatur Auflösung
-
2
Temperatur Genauig-
keit
Feuchtigkeit-Messbe-
reich
Feuchtigkeit Auflö-
sung
Feuchtigkeit Genauig-
keit
Feuchtigkeit Drift
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.1.1. Genauigkeit der Messung
Messwertabweichungen durch dauerhaft vorhandene Störquellen (siehe Kapitel
Montageort) können in der ETS korrigiert werden, um die angegebene Genauigkeit
des Sensors zu erreichen (Offset).
Für eine korrekte CO
2
erforderlich.
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Der Sensor KNX AQS/TH-UP Touch ist für die Wandmontage in einer Gerätedose
(Ø 60 mm, 42 mm tief) konzipiert.
IP 20
Gehäuse ca. 55 x 55 (B x H, mm),
Aufbautiefe ca. 8 mm,
Trägerplatte ca. 71 x 71 (B x H, mm)
ca. 55 g
Betrieb 0...+50°C, Lagerung -10...+60°C
max. 95% rF, Betauung vermeiden
KNX-Busspannung
max. 20 mA
KNX +/- Bussteckklemme
eigener Mikrocontroller
0
max. 254
max. 254
224
300...5000 ppm
1 ppm
± 50 ppm plus ± 3% des Messwertes
(Beachten Sie die Hinweise zur Genauigkeit der
Messung, Seite 1)
0...+50°C
0,1°C
± 0,5°C bei 0...+50°C
(Beachten Sie die Hinweise zur Genauigkeit der
Messung, Seite 1)
0% rF...95% rF
0,1% rF
±7,5% rF bei 0...10% rF
±4,5% rF bei 10...90% rF
±7,5% rF bei 90...95% rF
± 0,5% rF pro Jahr bei normaler Luft
Messung ist der Einbau des Gerätes in eine winddichte Dose
1
