AAT CAMILINO Anbauanleitung
Berollka super sprint mit/ohne trommelbremse
Vorschau ausblenden
Andere Handbücher für CAMILINO:
- Original bedienungsanleitung (32 Seiten) ,
- Anleitung (12 Seiten) ,
- Anbauanleitung (12 Seiten)
Verwandte Anleitungen für AAT CAMILINO
Inhaltszusammenfassung für AAT CAMILINO

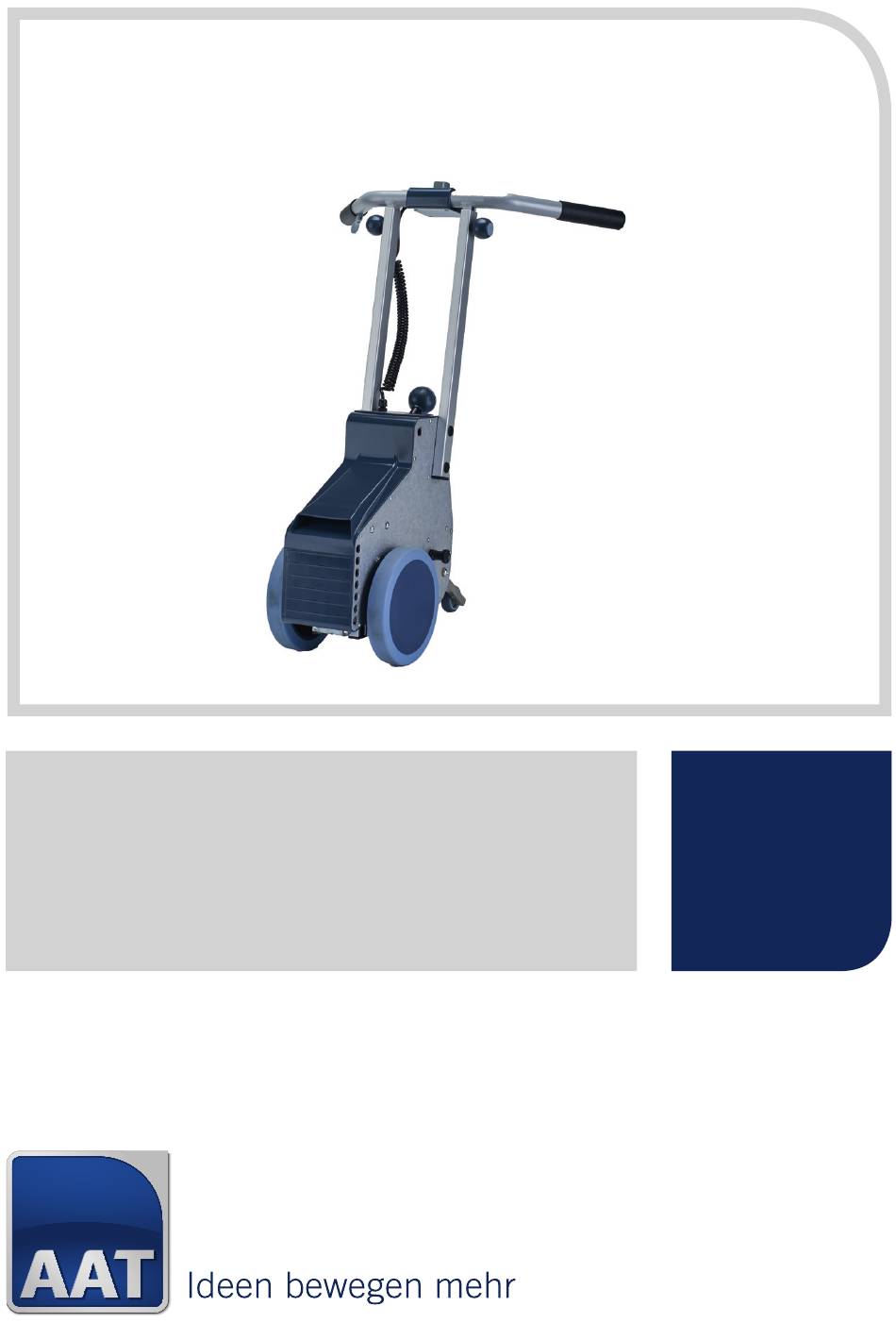

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 326560 CAMILINO Berollka Super Sprint mit/ohne Trommelbremse Sitzbreite: 34 - 50 www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 001233 Grundplatte Standard Fertigteil 001235 Halterungsschelle breit 001231 Adapterplatte 3er/70mm lang 001442 Zylinderschraube mit ISK DIN 912-M6x30-8.8 001222 Zylinderschraube mit ISK DIN 912-M6x50-8.8 001924 Zylinderschraube mit ISK DIN 912-M6x60-8.8 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 Nutzlänge 33.0 mm / 000099...
- Seite 3 linke Seite oben, außen rechte Seite oben, innen linke Seite unten, außen linke Seite unten, innen 11+12...
- Seite 4 Montageanweisung: Untere Aufnahmestange in das 6. Loch von unten am Camilino montieren. Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 34 SB: 36 SB: 38 SB: 40 SB: 42 SB: 44 SB: 46 SB: 48 SB: 50 4 St. Stellring DIN 705 A14 für obere Aufnahme 4 St.
- Seite 5 Achtung! Der Anbau darf nur durch vom Sofern nichts anderes angegeben Hersteller autorisierte Fachkräfte erfolgen. sind Schraubverbindungen mit Festigkeitsklasse 8.8 oder höher wie folgt anzuziehen. Achtung! Im Falle einer Anpassung der Griffneigung die Gewindegröße Drehmoment in Nm Abdeckkappen über den vier M8 Schrauben entfernen.
- Seite 6 Montieren Sie je 2 Stellringe an die obere und untere Aufnahmestange. Beispiel: oben Beispiel: unten...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 21.02.2019 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
