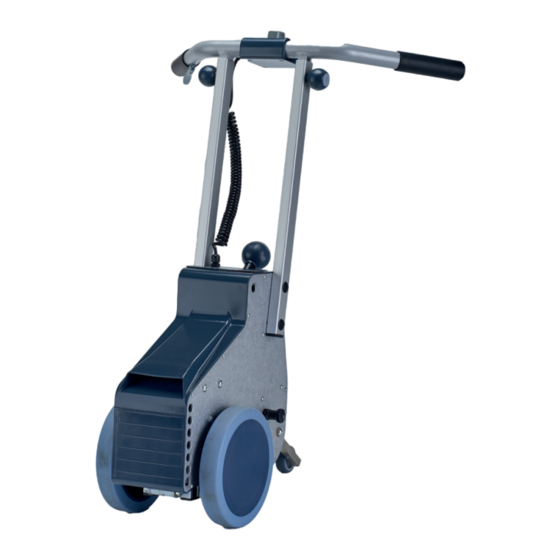

AAT CAMILINO Anbauanleitung
Vicair karma m07 mit/ohne trommelbremse
Vorschau ausblenden
Andere Handbücher für CAMILINO:
- Original bedienungsanleitung (32 Seiten) ,
- Anleitung (12 Seiten) ,
- Anbauanleitung (12 Seiten)
Verwandte Anleitungen für AAT CAMILINO
Inhaltszusammenfassung für AAT CAMILINO
- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 326499 CAMILINO Vicair Karma M07 mit/ohne Trommelbremse Sitzbreite: 42 - 57 www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 001233 Grundplatte Standard Fertigteil 001298 Aufnahme oben 001909 Distanzhülsen 6,4 /10 x 6Ni 001222 Zylinderschraube mit ISK DIN 912-M6x50-8.8 000739 Zylinderschraube mit ISK DIN 912-M6x25-8.8 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 Nutzlänge 33.0 mm / 000099 Kugelsperrbolzen Ø6,0mm...
- Seite 3 linke Seite oben, außen rechte Seite oben, innen 6+11 linke Seite unten, außen 10+11...
- Seite 4 Montageanweisung: Untere Aufnahmestange in das 7. Loch von unten am Camilino montieren. Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 42 SB: 47 SB: 52 SB: 57 4 St. Stellring DIN 705 A14 für obere Aufnahme 4 St. Gewindestift M6x8 für Stellring...
- Seite 5 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Achtung! Im Falle einer Anpassung der Griffneigung die Abdeckkappen über den vier M8 Schrauben entfernen. Nur an einer Seite beide Schrauben öffenen, Griffneigung verstellen und mit einem Anzugsmoment von 23 Nm fixieren. Danach mit der anderen Seite gleich verfahren.
- Seite 6 Montieren Sie je 2 Stellringe an die obere und untere Aufnahmestange. Beispiel: oben Beispiel: unten...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 25.07.2016 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
