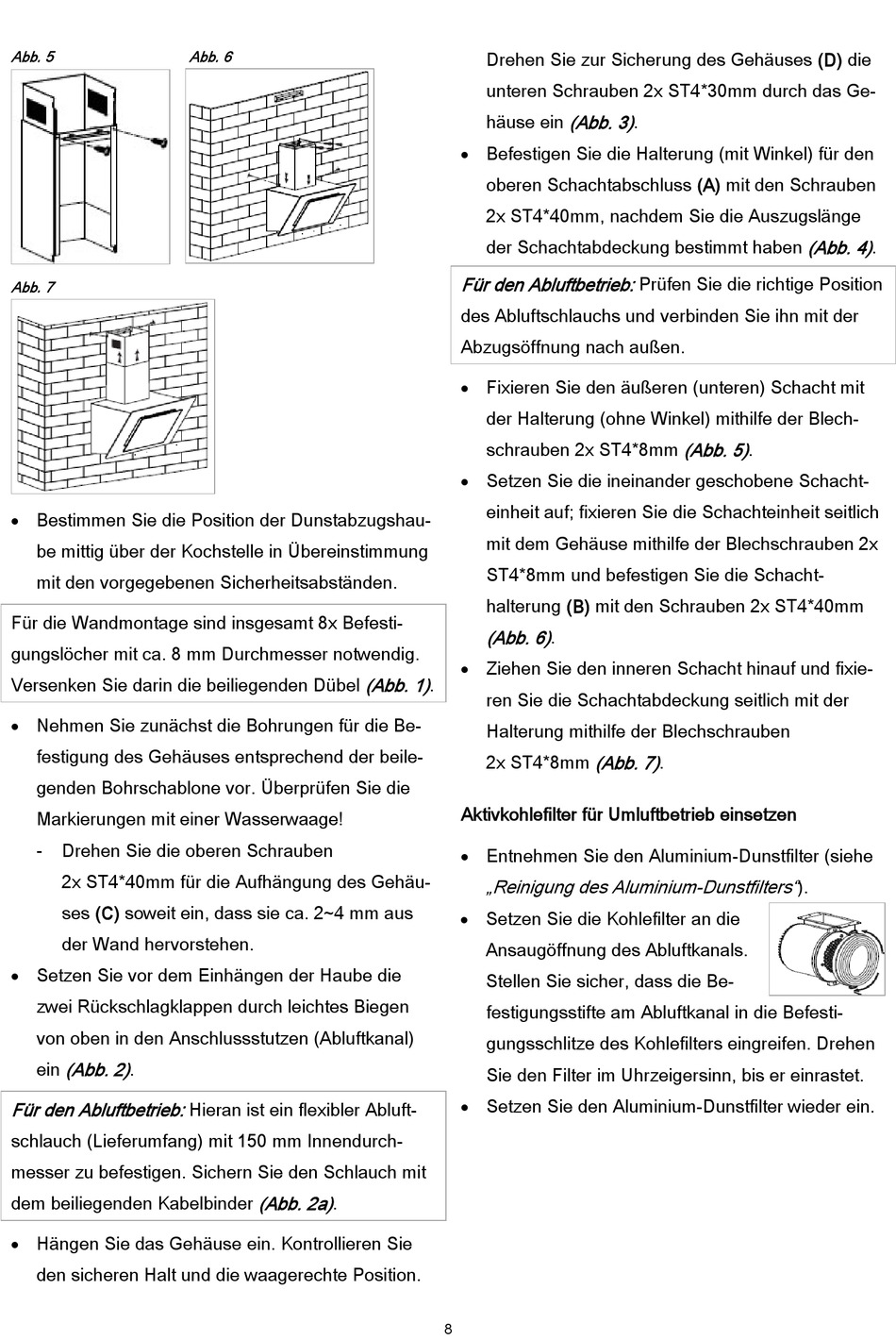

BOMANN DU 771.1 G Bedienungsanleitung, Garantie Seite 8

Abb. 5
Abb. 7
 Bestimmen Sie die Position der Dunstabzugshau-
be mittig über der Kochstelle in Übereinstimmung
mit den vorgegebenen Sicherheitsabständen.
Für die Wandmontage sind insgesamt 8x Befesti-
gungslöcher mit ca. 8 mm Durchmesser notwendig.
Versenken Sie darin die beiliegenden Dübel
 Nehmen Sie zunächst die Bohrungen für die Be-
festigung des Gehäuses entsprechend der beile-
genden Bohrschablone vor. Überprüfen Sie die
Markierungen mit einer Wasserwaage!
Drehen Sie die oberen Schrauben
-
2x ST4*40mm für die Aufhängung des Gehäu-
ses (C) soweit ein, dass sie ca. 2~4 mm aus
der Wand hervorstehen.
 Setzen Sie vor dem Einhängen der Haube die
zwei Rückschlagklappen durch leichtes Biegen
von oben in den Anschlussstutzen (Abluftkanal)
(Abb. 2)
ein .
Für den Abluftbetrieb:
schlauch (Lieferumfang) mit 150 mm Innendurch-
messer zu befestigen. Sichern Sie den Schlauch mit
dem beiliegenden Kabelbinder
 Hängen Sie das Gehäuse ein. Kontrollieren Sie
den sicheren Halt und die waagerechte Position.
Abb. 6
Hieran ist ein flexibler Abluft-
(Abb. 2a)
.
Drehen Sie zur Sicherung des Gehäuses (D) die
unteren Schrauben 2x ST4*30mm durch das Ge-
häuse ein
 Befestigen Sie die Halterung (mit Winkel) für den
oberen Schachtabschluss (A) mit den Schrauben
2x ST4*40mm, nachdem Sie die Auszugslänge
der Schachtabdeckung bestimmt haben
Für den Abluftbetrieb:
des Abluftschlauchs und verbinden Sie ihn mit der
Abzugsöffnung nach außen.
 Fixieren Sie den äußeren (unteren) Schacht mit
der Halterung (ohne Winkel) mithilfe der Blech-
schrauben 2x ST4*8mm
 Setzen Sie die ineinander geschobene Schacht-
einheit auf; fixieren Sie die Schachteinheit seitlich
mit dem Gehäuse mithilfe der Blechschrauben 2x
ST4*8mm und befestigen Sie die Schacht-
halterung (B) mit den Schrauben 2x ST4*40mm
(Abb. 6)
 Ziehen Sie den inneren Schacht hinauf und fixie-
(Abb. 1)
.
ren Sie die Schachtabdeckung seitlich mit der
Halterung mithilfe der Blechschrauben
2x ST4*8mm
Aktivkohlefilter für Umluftbetrieb einsetzen
 Entnehmen Sie den Aluminium-Dunstfilter (siehe
„Reinigung des Aluminium-Dunstfilters"
 Setzen Sie die Kohlefilter an die
Ansaugöffnung des Abluftkanals.
Stellen Sie sicher, dass die Be-
festigungsstifte am Abluftkanal in die Befesti-
gungsschlitze des Kohlefilters eingreifen. Drehen
Sie den Filter im Uhrzeigersinn, bis er einrastet.
 Setzen Sie den Aluminium-Dunstfilter wieder ein.
8
(Abb. 3)
.
Prüfen Sie die richtige Position
(Abb. 5)
.
(Abb. 7)
.
(Abb. 4)
.
.
).
