afx light COMBOLED-RB Bedienungsanleitung

Leds effect
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Imported from China by LOTRONIC S.A. – Av. Z. Gramme 9 – B-1480 Saintes
© Copyright LOTRONIC 2016
L
E
D
S
L
E
D
S
E
F
F
E
T
E
F
F
E
T

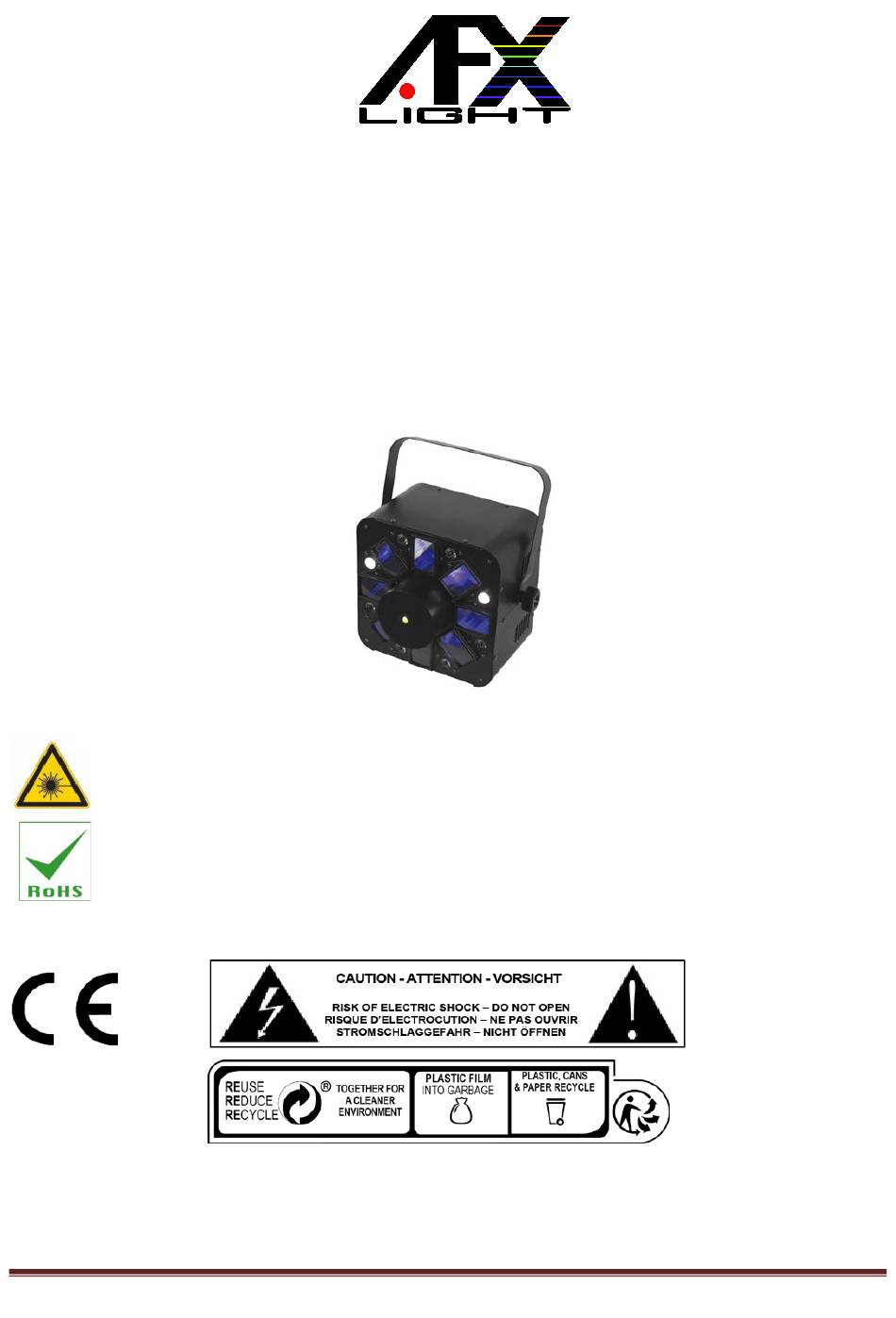

COMBOLED-RB
( 15-1875 )
GB - INSTRUCTION MANUAL
F - MANUEL D'UTILISATION
D - BEDIENUNGSANLEITUNG
COMBOLED-RB
E
F
F
E
C
T
E
F
F
E
C
T
A
L
E
D
S
A
L
E
D
S
Page 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für afx light COMBOLED-RB

Inhaltszusammenfassung für afx light COMBOLED-RB

  • Seite 1 COMBOLED-RB ( 15-1875 ) GB - INSTRUCTION MANUAL F - MANUEL D’UTILISATION D - BEDIENUNGSANLEITUNG Imported from China by LOTRONIC S.A. – Av. Z. Gramme 9 – B-1480 Saintes © Copyright LOTRONIC 2016 COMBOLED-RB Page 1...

  • Seite 2: Safety Introduction

    Thank you for having chosen our AFX LIGHT LED EFFECT. For your own safety, please read this user manual carefully before installing the device. SAFETY INTRODUCTION • If the device has been exposed to temperature changes due to environmental changes, do not switch it on immediately.
  • Seite 3 A DMX signal terminator is recommended on the last unit of the chain. DMX terminator is a XLR connector with a 120Ω resistor between the pin 2 and pin 3 of the XLR connector © Copyright LOTRONIC 2016 COMBOLED-RB Page 3...
  • Seite 4 DMX : Press the MENU button until d001 will be display then use UP and DOWN buttons to set the DMX address. SOUND : Press the MENU button until S1XX to S7XX will be display. COMBOLED-RB will be operate with sound. ( XX are speed value ( 01 to 09 ))
  • Seite 5 LASER MOTOR 011-200 CLOCKWISE ROTATION ( FROM SLOW TO FAST ) 201-255 UNCLOCKWISE ROTATION ( FROM SLOW TO FAST ) 000-010 ALL OFF STROBE LED 011-020 ( X# is led number ) 021-030 031-040 © Copyright LOTRONIC 2016 COMBOLED-RB Page 5...

  • Seite 6: Speed Mode

    NO STROBE 011-255 STROBE ( FROM SLOW TO FAST ) MODE 000-010 DMX MODE 011-200 AUTO MODE 201-255 SOUND MODE SPEED MODE 000-255 AUTO / SOUND SPEED CONTROL ( FROM SLOW TO FAST ) © Copyright LOTRONIC 2016 COMBOLED-RB Page 6...
  • Seite 7 We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or solvents. CAUTION: Disconnect from mains before starting maintenance operation! © Copyright LOTRONIC 2016 COMBOLED-RB Page 7...

  • Seite 8: Technical Specifications

    Dimensions: ................... 320 x 320 x 280mm N.W ..........................4.5Kg Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your dealer about the way to proceed. © Copyright LOTRONIC 2016 COMBOLED-RB Page 8...
  • Seite 9 Nous vous remercions pour l’achat de Cet EFFETS A LED AFX LIGHT. Pour votre sécurité, lisez attentivement ce manuel avant d’installer l’appareil. CONSIGNES DE SECURITE ET D’UTILISATION • Si l’appareil a été exposé à des changements de température, ne le mettez pas immédiatement sous tension. La condensation qui peut se produire, risque d’endommager les circuits.

  • Seite 10: Regles Generales

    Utilisez le cordon fourni pour brancher l’appareil sur le secteur. Assurez-vous que la tension et la fréquence du secteur correspond à la tension et la fréquence d’alimentation de l’appareil, à savoir : 100-240Vac～50/60Hz. Chaque appareil doit pouvoir être mis sous et hors tension individuellement. © Copyright LOTRONIC 2016 COMBOLED-RB Page 10...
  • Seite 11 MODE MAITRE ESCLAVE Réglez le premier COMBOLED-RB de la chaîne en mode auto ou musical. Cet appareil sera l’appareil maître. Réglez les autres COMBOLED-RB de la chaîne en mode DMX ( d001 ). Ces appareils seront les appareils esclave. Réglage du MODE DMX : Appuyez sur MENU jusqu’à...

  • Seite 12: Canaux Dmx

    ROTATION HORAIRE ( DE LENT A RAPIDE ) 201-255 ROTATION ANTI-HORAIRE ( DE LENT A RAPIDE ) 000-010 TOUTES ETEINTES STROBE LED 011-020 ( X# est le numero de la led ) 021-030 031-040 041-050 051-060 © Copyright LOTRONIC 2016 COMBOLED-RB Page 12...
  • Seite 13 ATTENTION : Lorsque vous installez l’appareil, vérifiez qu’il n’y a pas de matériaux hautement inflammables à une distance inférieure à 5m ! © Copyright LOTRONIC 2016 COMBOLED-RB Page 13...
  • Seite 14 Pour active ou annuler le mode DMX Mode MANUEL Pour sélectionner manuellement la couleur: 1. Pressez le bouton <MANUAL> . 2. Press <R>, <G>, or <B> (Rouge / vert / bleu ) pour choisir la couleur. © Copyright LOTRONIC 2016 COMBOLED-RB Page 14...

  • Seite 15: Caracteristiques Techniques

    NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler. © Copyright LOTRONIC 2016 COMBOLED-RB Page 15...

  • Seite 16: Sicherheitshinweise

    • Benutzen Sie das Gerät nur, wenn Sie mit seinen Funktionen vertraut sind. Lassen Sie keine unerfahrene Person das Gerät bedienen. Die meisten Schäden entstehen durch unsachgemäße Handhabung. • Bewahren Sie die Originalverpackung für späteren Transport auf. © Copyright LOTRONIC 2016 COMBOLED-RB Page 16...

  • Seite 17: Einstellung Der Dmx Adresse

    Hinweis: Der Durchmesser der Leiter jedes Kabels muss mindestens 0,5mm betragen. Benutzen Sie ein Kabel mit einzeln abgeschirmten Adern. EINSTELLUNG DER DMX ADRESSE Mehrmals die “MENU” Taste drücken bis d001 erscheint. Wählen Sie einen Wert von "001 ---- 512" mit den UP und © Copyright LOTRONIC 2016 COMBOLED-RB Page 17...

  • Seite 18: Dmx-Kanäle

    DMX Wert BESCHREIBUNG 000-010 011-020 021-030 GRÜN 031-040 BLAU 041-050 WEISS 051-060 GELB 061-070 ROT + GRÜN 071-080 ROT + BLAU FARBEINSTELLUNG 081-090 ROT + WEISS 091-100 ROT + GELB 101-110 GRÜN + BLAU © Copyright LOTRONIC 2016 COMBOLED-RB Page 18...

  • Seite 19: Strobe Led

    3# + 4# 151-160 5# + 6# 161-170 7# + 8# 171-180 1# + 8# 4# + 5# 181-190 191-200 1# + 3# + 5#+ 7# 201-210 2# + 4# + 6# + 8# © Copyright LOTRONIC 2016 COMBOLED-RB Page 19...

  • Seite 20: Geschwindigkeit

    Benutzen Sie Qualitätsglasreiniger und ein weiches Tuch. Benutzen Sie auf keinen Fall Alkohol oder chemische Lösungsmittel. Das Gehäuseinnere einmal pro Jahr mit einem Staubsauger reinigen. Wenn das Gerät nicht funktioniert, prüfen Sie die Sicherung. Die Sicherung nur durch eine gleichwertige Sicherung © Copyright LOTRONIC 2016 COMBOLED-RB Page 20...

  • Seite 21: Technische Daten

    Abmessungen: ..................320 x 320 x 280mm Gewicht ........................4.5Kg WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)! © Copyright LOTRONIC 2016 COMBOLED-RB Page 21...
