GUTFELS CM 61247 we Gebrauchsanweisung
Mobiles klimagerät
Verwandte Anleitungen für GUTFELS CM 61247 we
Inhaltszusammenfassung für GUTFELS CM 61247 we

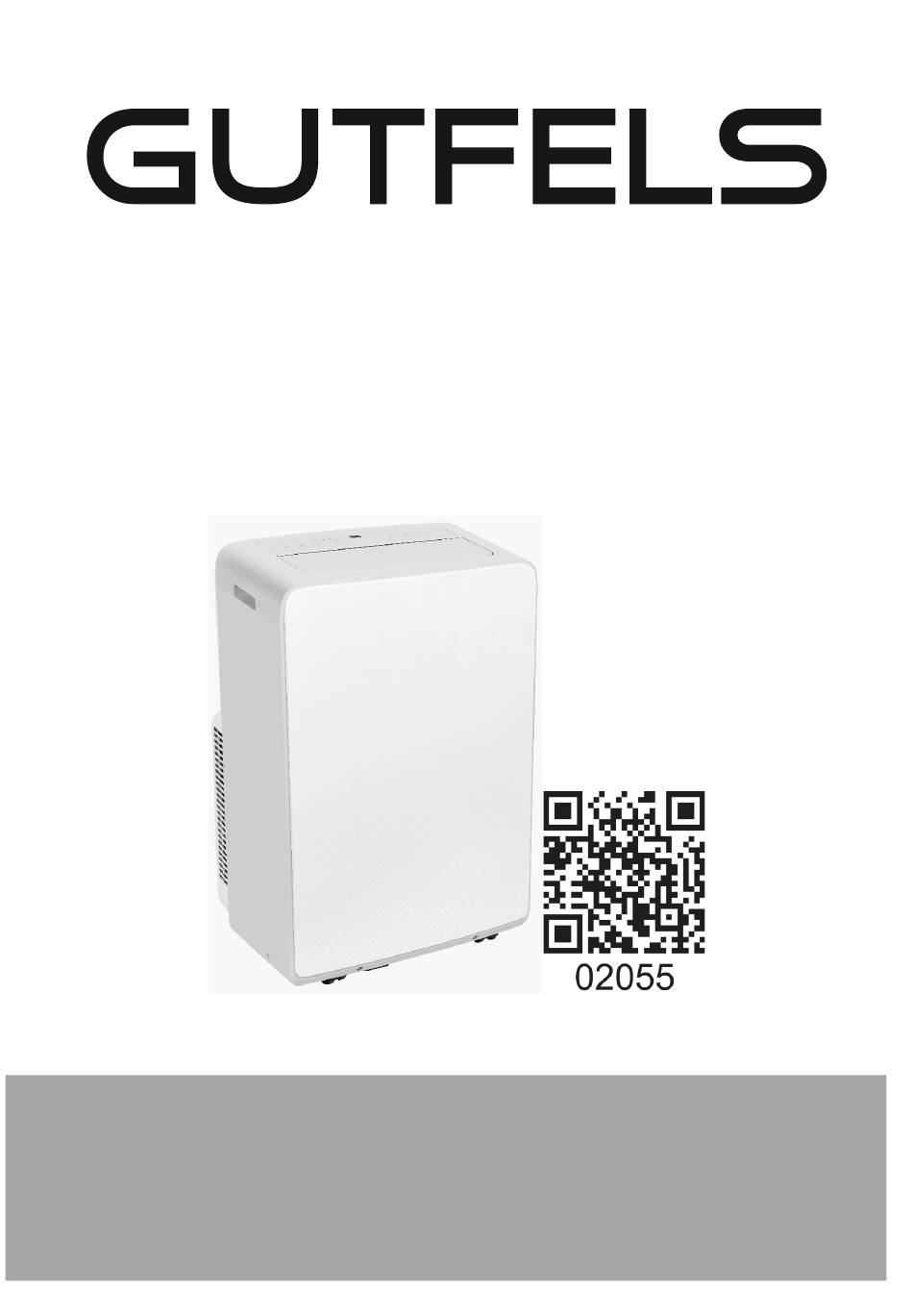

- Seite 1 Mobiles Klimagerät Mobile Air Conditioner Climatiseur mobile Mobiele airconditioning CM 61247 we Gebrauchsanweisung Instruction manual Mode d’emploi Gebruiksaanwijzing...
- Seite 2 Sehr geehrte Kunden, wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Gutfels – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Gutfels –...
-
Seite 3: Inhaltsverzeichnis
Inhalt Gerätebeschreibung ................. 5 Ihre Sicherheit .................. 8 Sicherheit und Verantwortung ............9 Sicherheit und Warnung ..............9 Gerät auspacken und aufstellen ............10 Montage ..................11 Vor dem ersten Gebrauch ..............12 Bedienung ..................12 Timerfunktion nutzen ..............13 SLEEP-Funktion einstellen ............ - Seite 4 19.1 Sécurité et responsabilité ............41 19.2 Sécurité et avertissement ............41 Déballer et installer l’appareil ............41 20.1 Installation ................43 Avant la première utilisation ............44 Fonctionnement ................44 22.1 Fonction minuterie ..............45 22.2 Tuyau de vidange d’eau ............45 22.3 Réglage des vitesses de ventilation ..........
-
Seite 5: Gerätebeschreibung
Gerätebeschreibung Lieferumfang / Zubehör Abb. 1 Geräteansicht Abb. 2 Montagematerial Abluftschlauch 10 Bodenwannenablauf 1 Luftauslass 11 Oberer Luftfilter 2 Frontblende 12 Luftfiltereinlass 3 Bedienblende/Bedienfeld 13 Unterer Luftfilter 4 Tragegriff 14 Luftfiltereinlass 5 Abluftauslass 15 Netzkabel-Halterung 6 Tragegriffe 16 Geräteanschlussadapter 7 Direktwasserablauf / 17 Abluftschlauch Kondenswasser Ablauf 18 Fensterblendenadapter... - Seite 6 Beschreibung Bedienblende Abb. 3 Bedienblende BEDIENBLENDE FUNKTION SWING Swing Modus aktivieren TIMER Timer aktivieren/deaktivieren SLEEP Schlaffunktion aktivieren MODE Modus einstellen (Kühlen, trocknen, Ventilator) Temperaturreglungstasten SPEED Lüfterstufe einstellen Filter Reset Filterreinigungsanzeige Power Gerät ein-/ausschalten LED ANZEIGE FUNKTION Temperaturanzeige Filterreinigungsanzeige Symbol Modusanzeige Kühlen Entfeuchten Ventilieren...
- Seite 7 Abb. 5 Montage Abluftschlauch Abb. 6 Bodenwannenablauf Abb. 7 Wasserableitung Abbildung 8 Fensterblende Seite | 7...
-
Seite 8: Ihre Sicherheit
1 Ihre Sicherheit Erklärung der Sicherheitshinweise Bezeichnet eine gefährliche Situation, welche bei Nicht- beachtung zum Tod oder zu schwerwiegenden Verletzungen führt! Bezeichnet eine gefährliche Situation, welche bei Nicht- beachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen... -
Seite 9: Sicherheit Und Verantwortung
Sicherheitsbedingungen 1.1 Sicherheit und entsprechen. Verantwortung • Betreiben Sie das mobile Klimagerät nicht, wenn es Sicherheit von Kindern und sichtbare Schäden aufweist oder Personen mit eingeschränkten das Netzkabel bzw. der Fähigkeiten Netzstecker defekt ist. • Ziehen Sie sofort den Dieses Gerät kann von Kindern ab 8 Netzstecker aus der Steckdose, Jahren und darüber sowie von wenn das mobile Klimagerät:... -
Seite 10: Gerät Auspacken Und Aufstellen
2 Gerät auspacken und aufstellen Gehen Sie beim Öffnen sehr vorsichtig vor. ✓ Nehmen Sie das mobile Klimagerät aus der Verpackung. ✓ Prüfen Sie, ob die Lieferung vollständig ist. ✓ Kontrollieren Sie, ob das mobile Abb. 8 Gerät aufstellen Klimagerät oder die Einzelteile Schäden aufweisen. -
Seite 11: Montage
• Stellen Sie das mobile Klimagerät nie auf oder in der Nähe von heißen Oberflächen ab (z. B. Herdplatten etc.). • Bringen Sie das Netzkabel nicht mit heißen Teilen in Berührung. • Setzen Sie das mobile Klimagerät niemals hoher Abb. 9 Abluftschlauch: Falscher Anschluss Temperatur (Heizung etc.) oder Witterungseinflüssen (Regen etc.) aus. -
Seite 12: Vor Dem Ersten Gebrauch
3 Vor dem ersten 4 Bedienung Gebrauch Der Ventilator, des Klimagerätes zieht Raumluft ein und bläst die Grundreinigung abgekühlte Luft durch die Reinigen Sie das mobile Klimagerät Kälteanlage wieder raus und alle Einzelteile vor der ersten Durch diesen Prozess kondensiert Benutzung wie im Abschnitt auch die in der Luft befindliche „Reinigung“... -
Seite 13: Timerfunktion Nutzen
Startzeit einstellen 1. Während das mobile Klimagerät im Standbybetrieb ist, drücken Sie die Taste „c“ SACHSCHADEN! 2. Wiederholen Sie die Schritte aus • Die Fernbedienung nicht fallen Punkt: „Betriebszeit einstellen“ lassen. • Fernhalten von direktem Sobald die eingestellte Zeit Sonnenlicht. abgelaufen ist, schaltet sich das •... -
Seite 14: Mode-Beschreibung
4.4 MODE-Beschreibung Trennen Sie das mobile Klimagerät Mit der Taste „e“ (MODE) den Modus vom Strom bevor Sie den zwischen COOL, DRY, FAN und AUTO Wasserablaufschlauch montieren. wählen. Direktwasserablauf anschließen COOL Kühlmodus (siehe Abb. 6) • Temperatur und Lüfterstufe 1. Schraubverschluss und einstellen. -
Seite 15: Reinigung
5 Reinigung Das mobile Klimagerät je nach Beanspruchung und STROMSCHLAGGEFAHR! Verschmutzungsgrad reinigen, • Tauchen Sie das mobile jedoch mindestens alle 4 Wochen. Klimagerät, sowie die Fernbedienung zum Reinigen Vor jeder Reinigung das mobile niemals in Wasser. Klimagerät vollständig abkühlen • Verwenden Sie zur Reinigung lassen! keinen Dampfreiniger. -
Seite 16: Fehler Beheben
6 Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Mobiles Netzstecker ist nicht mit Überprüfen Sie ob der Klimagerät der Steckdose verbunden. Netzstecker korrekt startet nicht. angeschlossen ist. Die Anzeige „W.F“ leuchtet Entleeren Sie den Wassertank. (voller Wassertank). Die Raumtemperatur ist Regulieren Sie die Temperatur niedriger als die nach unten. - Seite 17 Wasser läuft aus Wasserablaufschlauch hat Wasserablaufschlauch auf sich gelöst oder ist Schäden, sowie richtige Montage beschädigt. prüfen und ggf. austauschen oder richtig montieren. Wasserablauf ist blockiert. Entfernen Sie Hindernisse und richten Sie den Wasserablaufschlauch gerade Entwässerungsloch nicht Prüfen Sie ob: richtig verschlossen.
-
Seite 18: Technische Daten
7 Technische Daten MODELL CM 61247 we Artikel Nr. 5050035 4016572102055 Elektrischer Anschluss (Spannung – Frequenz) 220-240 V~50 Hz Nennleistung 1.450 W Schutzklasse Betriebstemperatur 16 – 35°C Kältemittel/Menge R 290 / 210g Gewicht 33.5 kg Entfeuchtungskapazität 30 l Lautstärke 64 dB(A) -
Seite 19: Allgemeine Garantiebedingungen
Garantieleistung beschreiben, lassen das Gewährleistungsrecht des Endabnehmers unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: Als Käufer eines Gutfels – Gerätes haben Sie eine Herstellergarantie (2 Jahre ab Kaufdatum). Während dieser Garantiezeit haben Sie die Möglichkeit, Ihre Ansprüche direkt in der Serviceplattform des Herstellers unter www.ggv-service.de... -
Seite 20: Geltungsbereich
Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes. Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. - Seite 68 GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY CM61247we_5050035_G1-2_2019-10.docx www.exquisit.de Seite | 68...
