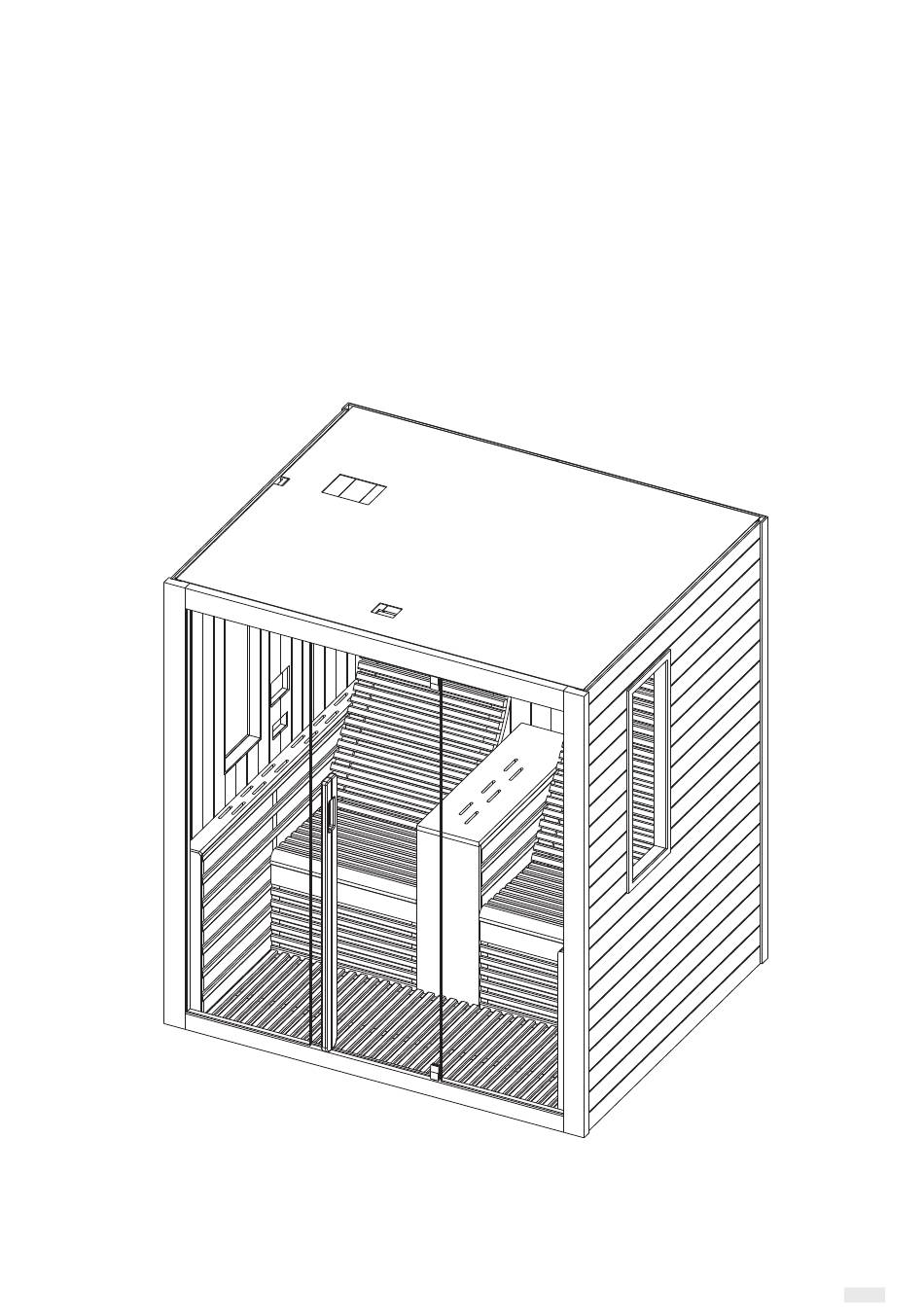

- Seite 1 F10180 Infrarotkabine Montage- und Bedienungsanleitung 1/ 12...
- Seite 2 Wenn Sie sich während der Benutzung der Infrarotkabine unwohl fühlen, halten Sie sofort an und wenden Sie sich an Ihren Arzt. Gehen Sie niemals in eine heiße Infrarotkabine, wenn Sie Alkohol, starke Medikamente oder Betäubungsmittel eingenommen haben. Technische Details Modell F10180 Hemlock Kabinenmaterial Länge 1800 mm Breite (Tiefe) 1500 mm Höhe...
- Seite 3 STÜCKLISTE Kabine Einzelteile (möglich Unterschiede) NAME Q'TY Rückwand 1(1950*900*48mm) Rückwand 2(1950*900*48mm) Seitenpaneel 1(1950*1415*48mm) Seitenpaneel 2 (1950*1415*48mm) Deckenpaneel (1746*1439*28mm) MDF Abdeckung (1746*1439*3mm Säule 1 (1950*90*40mm) Säule 2 (1950*90*40mm) Türquerträger (lUnten,1621*70*40mm) Türquerträger (Oben,1621*90*40mm) Obere Dekor-Leiste (1687*30*20mm) Linke Schutz-Abdeckplatte (1410*766*83mm)) Rechte Schutz-Abdeckplatte (1410*766*83mm)) Mittlere Schutz-Abdeckplatte 1 (833*753*43mm)
- Seite 4 Kabine Einzelteile (möglich Unterschiede) NAME Q'TY Mittlere Schutz-Abdeckplatte (833*753*43mm) Bankstützplatte (626*425*33mm) ankauflage (626*430*45mm) Rückenlehne (622*970*55mm) Schutz-Abdeckplatte 1 853*267*20 Schutz-Abdeckplatte 2 (753*267*20mm) Hintere Dekor-Leiste (360*110*20mm) Kopfstütze (600*200*50) Bodenplatte (1520*556*53mm Fix-Glas (1817*542*6mm Glastür (1774*557*6mm Türschnalle outside,1200*40*25mm & inside,1050*40*25mm Hardware-Teile (mögliche Unterschiede) Φ4*70 Φ4*45 Φ4*30 40*20*10 60*35*19...
- Seite 5 MONTAGEANLEITUNG Montageschritte 6-Φ4*45 5/12...
- Seite 6 MONTAGEANLEITUNG Montageschritte 8-Φ4*70 12-Φ4*45 Verdrahtung Verdrahtung Verdrahtung 8-Φ4*45 8-Φ4*45 6/12...
- Seite 7 MONTAGEANLEITUNG Montageschritte 4-Φ4*45 (10) Anschlussplan (11) 7/12...
- Seite 8 MONTAGEANLEITUNG Montageschritte 12-Φ4*45 Stellen Sie sicher, dass der Temperatusensor etwa 2cm vom Silikonrohr entfernt ist. (Rohr / 3cm + Sensor / 2cm = 5cm von der Decke entfernt). (12) Glasclip 3-Φ6*50 Gummistreifen 8/12...
-
Seite 9: Schaltplan
SCHALTPLAN AC230V/50HZ Eingangsspannung 3100W Leistung 13,4A Nennstrom Sicherheitsstufe FKF-603 Modell AC230V/100W AC230V/100W AC230V/100W Antenne Lautsprecher AC230V/100W 105°C AC230V/195W AC230V/195W FM/MP3/BLUETOOTH PLAYER AC230V/270W AC230V/270W AC230V/295W AC230V/295W 9 12... -
Seite 10: Temperatureinstellungen
BEDIENUNGSANLEITUNG EIN / AUS Farbe Licht Temperatureinstellung Zeiteinstellung Zeit / Temperatur Zeit / Temperatur FM/MP3/BLUETOOTH PLAYER Schließen Sie das Netzteil an die Steckdose an. Die LED-Anzeige beginnt auf dem Display zu blinken. Jetzt ist es möglich, die Infrarotstrahler, das Licht und die Musikfunktion einzuschalten. 1)Start Drücken Sie , um das Display einzuschalten, und die Heizungen beginnen zu arbeiten. -
Seite 11: Bedienung
BEDIENUNG Anweisungen beachten Trinken Sie vor und nach dem Gebrauch der Infrarotkabine viel Flüssigkeit. Trocknen Sie sich komplett ab. Die optimale Kabinentemperatur für eine angenehme Sitzung liegt zwischen 35 und 40 ° C. Spätestens nach einer Heitzdauer von einer Stunde sollte die Kabine abgeschaltet und eine Heizpause von mindestens 30 Minuten eingelegt werden. -
Seite 12: Garantiekarte
BEDIENUNG GARANTIEKARTE Füllen Sie dieses Formular aus und machen Sie ein Bild davon und senden Sie eine E-Mail an: Infrarotkabine ® TECHNIK F10180 INTERNATIONAL Kaufdatum: Strahler: Carbon-Panel Seriennummer: emlock Holz: H Elektronisch Referenznummer: Recycling! 230V 50Hz~3100W Name Serien-Nr.: Artikelstatus (ungeöffnet, gerade geöffnet oder verwendet): Bitte kreisen Sie auf dem Bild unter welcher Heizung oder welcher Platte einhat einen Fehler.
