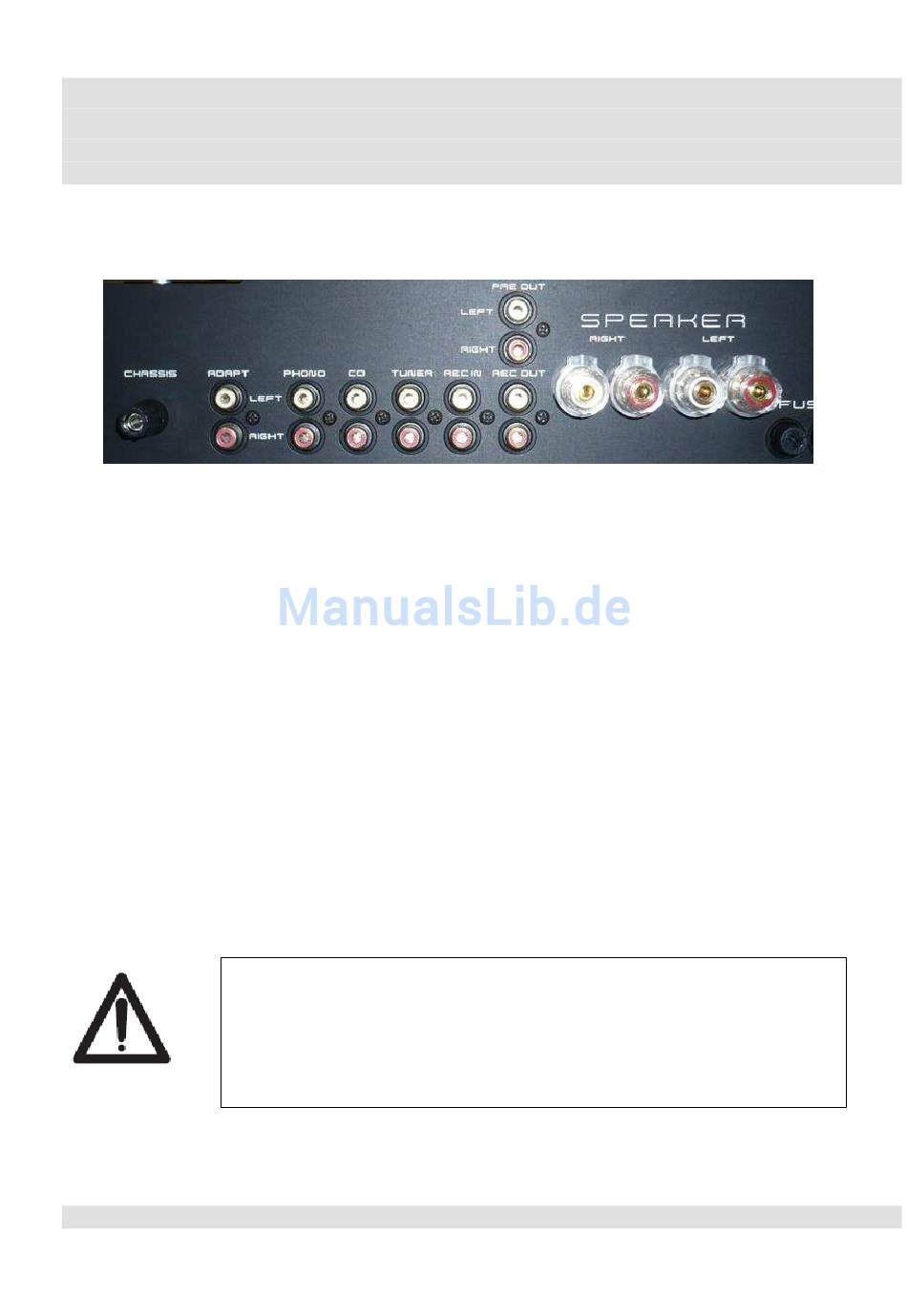

Anschlüsse
Audio Steckverbinder
⇑
⇑
GND
Adapter
GND
Adapter
Phono
unsymmetrischer
CD
unsymmetrischer
Tuner
unsymmetrischer
RecIn
unsymmetrischer
RecOut
unsymmetrischer
PreAmpOut
unsymmetrischer
Right
symmetrischer
Left
symmetrischer
Vorsicht!
liegen an allen Lautsprecherbuchsen eine Gleichspannung von ca.12V an.
Die Lautsprecher dürfen nicht an Masse gekoppelt werden. Das würde Ihre
Lautsprecher zerstören. Daher die Lautsprecher nur an den beiden
Bananenbuchsenpaaren anschließen. Ihre Lautsprecherboxen weisen in der
Regel die selben farblichen Kennzeichnungen (Rot = + und Schwarz = -) auf.
Siehe auch Seite 8 (Warnhinweis)
⇑
⇑
⇑
⇑
Phono
CD
Tuner
RecIn Rec/PreOut
Bananenbuchse Phono-Masse
Buchse Phono - Tonabnehmer Anpassung
(Beschreibung auf Seite 17)
Eingang Phono (Moving Magnet / Moving Coil)
Eingang Compact Disk Player
Eingang Tuner
Eingang Rekorder (Kassettendeck, DAT oder Minidisk)
Ausgang Rekorder (Kassettendeck, DAT oder Minidisk)
Ausgang Vorverstätker (Volumegeregelter Ausgang)
Ausgang Lautsprecher Rechts
(Schwarze Buchse = negativer Ausgang,
Rote Buchse = positiver Ausgang)
Ausgang Lautsprecher Links
(Schwarze Buchse = negativer Ausgang,
Rote Buchse = positiver Ausgang)
Die Endstufen sind in Brückenschaltung ausgeführt. Daher
⇑
⇑
Right
8
⇑
Left
