ACHTUNG!

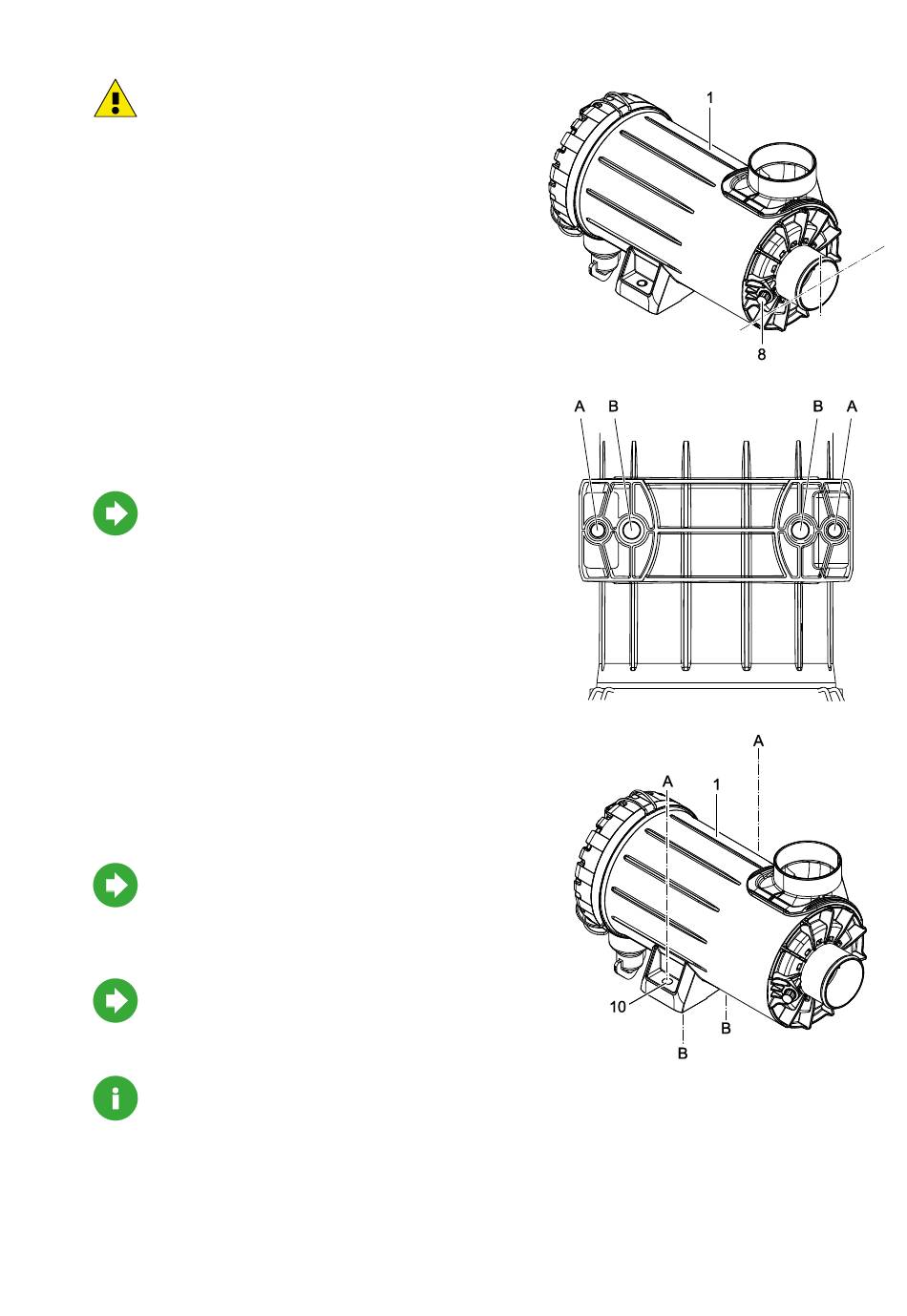

Der Anschluss des Wartungsindikators (8)
muss sich oberhalb der Mittelachse des Ge-
häuses (1) befinden, damit sich dort keine
Feuchtigkeit ansammeln kann.
2.
Falls noch keine geeigneten Montagelöcher am
geplanten Montage- oder Installationsort vorhan-
den sind, bohren Sie Löcher für die Montage des
ENTARON HD Filtersystems. Versehen Sie die
Bohrlöcher mit Korrosionsschutz.
HINWEIS
Die Maße der Lochabstände des ENTARON HD
Filtersystems entnehmen Sie der Angebotszeich-
nung und/oder dem Produktkatalog. Je nach Aus-
führung nutzen Sie die Durchgangsbuchsen (A)
oder die Gewindebuchsen (B) im integrierten
Halter (1).
3.
Reinigen Sie die Auflagefläche des Filtersys-
tems.
4.
Befestigen Sie das Filtersystem mit 2 Schrauben
oder
Gewindebolzen,
selbstsichernden Muttern. Je nach Ausführung
nutzen Sie zur Befestigung die Durchgangsbuch-
sen (A) oder die Gewindebuchsen (B) im inte-
grierten Halter (1).
HINWEIS
Die Maße für Schrauben, Gewindebolzen, Unter-
legscheiben und Muttern sowie das Anzugsdreh-
moment entnehmen Sie der Angebotszeichnung
und/oder dem Produktkatalog.
HINWEIS
Beachten Sie die Einschraubtiefe der Gewinde-
einsätze von max. 18 mm.
Der Anschluss des ENTARON HD Filtersystems an das Luftführungssystem ist anwendungsabhängig. Die
nachfolgenden Handlungsanweisungen beschreiben die Montage über Roh- und Reinluftschläuche. Informatio-
nen über die Montage des Filtersystems in abweichenden Anwendungsumgebungen entnehmen Sie bitte der
Angebotszeichnung und/oder dem Produktkatalog.
Unterlegscheiben
und
Montage
13
