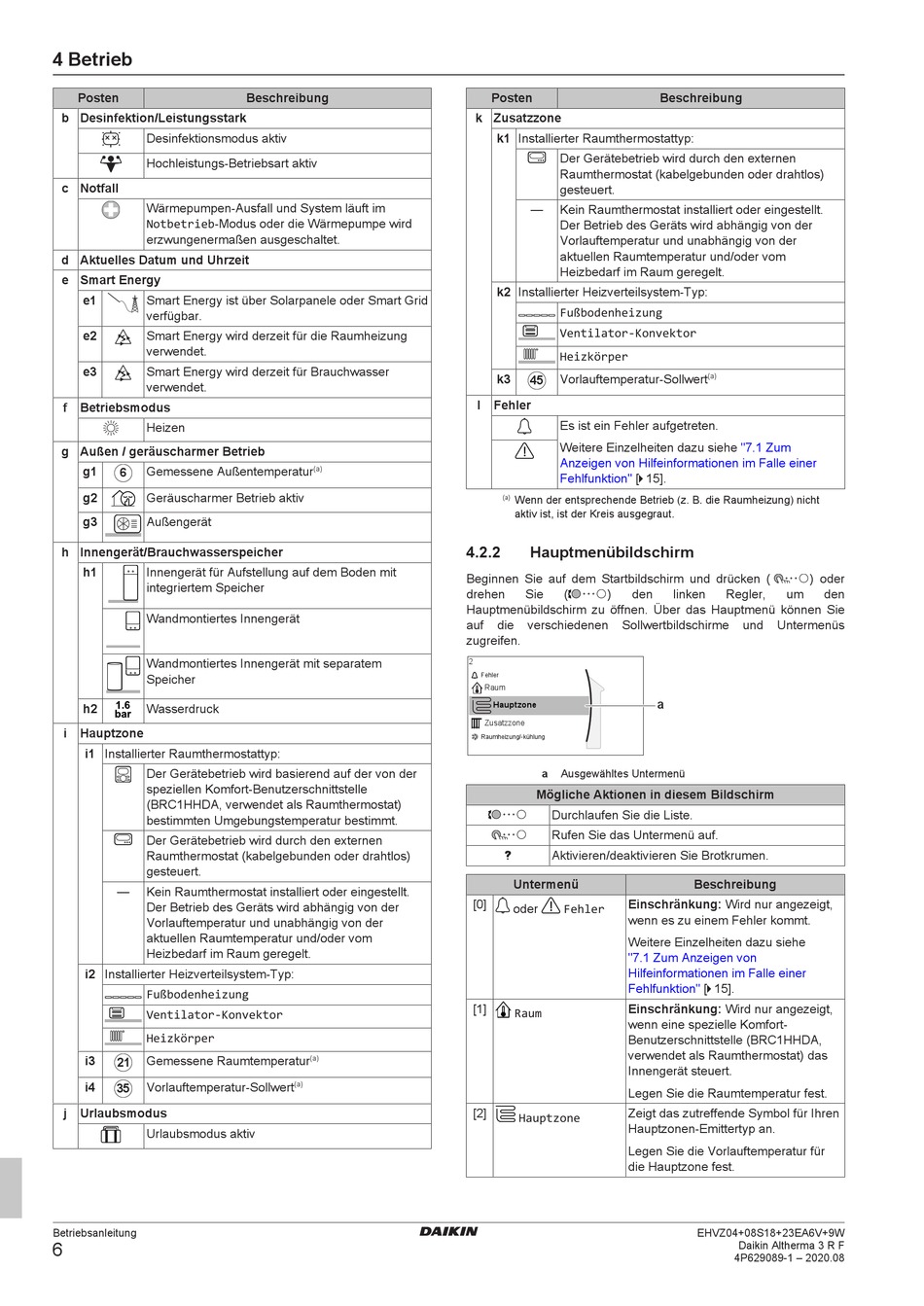

4 Betrieb
Posten
b Desinfektion/Leistungsstark
Desinfektionsmodus aktiv
Hochleistungs-Betriebsart aktiv
c Notfall
Wärmepumpen-Ausfall und System läuft im
Notbetrieb-Modus oder die Wärmepumpe wird
erzwungenermaßen ausgeschaltet.
d Aktuelles Datum und Uhrzeit
e Smart Energy
e1 Smart Energy ist über Solarpanele oder Smart Grid
verfügbar.
e2 Smart Energy wird derzeit für die Raumheizung
verwendet.
e3 Smart Energy wird derzeit für Brauchwasser
verwendet.
f Betriebsmodus
Heizen
g Außen / geräuscharmer Betrieb
6
g1 Gemessene Außentemperatur
g2 Geräuscharmer Betrieb aktiv
g3 Außengerät
h Innengerät/Brauchwasserspeicher
h1 Innengerät für Aufstellung auf dem Boden mit
integriertem Speicher
Wandmontiertes Innengerät
Wandmontiertes Innengerät mit separatem
Speicher
h2 Wasserdruck
i Hauptzone
i1 Installierter Raumthermostattyp:
Der Gerätebetrieb wird basierend auf der von der
speziellen Komfort-Benutzerschnittstelle
(BRC1HHDA, verwendet als Raumthermostat)
bestimmten Umgebungstemperatur bestimmt.
Der Gerätebetrieb wird durch den externen
Raumthermostat (kabelgebunden oder drahtlos)
gesteuert.
— Kein Raumthermostat installiert oder eingestellt.
Der Betrieb des Geräts wird abhängig von der
Vorlauftemperatur und unabhängig von der
aktuellen Raumtemperatur und/oder vom
Heizbedarf im Raum geregelt.
i2 Installierter Heizverteilsystem-Typ:
Fußbodenheizung
Ventilator-Konvektor
Heizkörper
21
i3 Gemessene Raumtemperatur
35
i4 Vorlauftemperatur-Sollwert
j Urlaubsmodus
Urlaubsmodus aktiv
Betriebsanleitung
6
Beschreibung
(a)
(a)
(a)
Posten
k Zusatzzone
k1 Installierter Raumthermostattyp:
Der Gerätebetrieb wird durch den externen
Raumthermostat (kabelgebunden oder drahtlos)
gesteuert.
— Kein Raumthermostat installiert oder eingestellt.
Der Betrieb des Geräts wird abhängig von der
Vorlauftemperatur und unabhängig von der
aktuellen Raumtemperatur und/oder vom
Heizbedarf im Raum geregelt.
k2 Installierter Heizverteilsystem-Typ:
Fußbodenheizung
Ventilator-Konvektor
Heizkörper
45
k3 Vorlauftemperatur-Sollwert
l Fehler
Es ist ein Fehler aufgetreten.
Weitere Einzelheiten dazu siehe
Anzeigen von Hilfeinformationen im Falle einer
Fehlfunktion" [ 4 15].
(a)
Wenn der entsprechende Betrieb (z. B. die Raumheizung) nicht
aktiv ist, ist der Kreis ausgegraut.
4.2.2 Hauptmenübildschirm
Beginnen Sie auf dem Startbildschirm und drücken (
drehen Sie ( ) den
Hauptmenübildschirm zu öffnen. Über das Hauptmenü können Sie
auf die verschiedenen Sollwertbildschirme
zugreifen.
2
Fehler
Raum
Hauptzone
Zusatzzone
Raumheizung/-kühlung
a Ausgewähltes Untermenü
Mögliche Aktionen in diesem Bildschirm
Durchlaufen Sie die Liste.
Rufen Sie das Untermenü auf.
Aktivieren/deaktivieren Sie Brotkrumen.
Untermenü
[0] Einschränkung: Wird nur angezeigt,
oder Fehler
wenn es zu einem Fehler kommt.
Weitere Einzelheiten dazu siehe
"7.1 Zum Anzeigen von
Hilfeinformationen im Falle einer
Fehlfunktion" [ 4 15].
[1] Einschränkung: Wird nur angezeigt,
Raum
wenn eine spezielle Komfort-
Benutzerschnittstelle (BRC1HHDA,
verwendet als Raumthermostat) das
Innengerät steuert.
Legen Sie die Raumtemperatur fest.
[2] Zeigt das zutreffende Symbol für Ihren
Hauptzone
Hauptzonen-Emittertyp an.
Legen Sie die Vorlauftemperatur für
die Hauptzone fest.
Beschreibung
(a)
"7.1 Zum
) oder
linken Regler, um den
und Untermenüs
a
Beschreibung
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629089-1 – 2020.08
