4.
Montage
4.1
Systemsteuerung
Der Netzstecker des Gerätes dient als EIN/AUS Schalter.
Vor dem Öffnen des Gerätes den Netzstecker ziehen!
– Befestigungsschrauben des unteren Deckels [6] lösen und den Deckel [6] abnehmen.
– Bohrpunkte anzeichnen und Bohrpunkte setzen.
– Gehäuse mit beiliegendem Montagematerial ( Dübel und Schrauben) befestigen.
– Schließen Sie den Deckel [6] wieder.

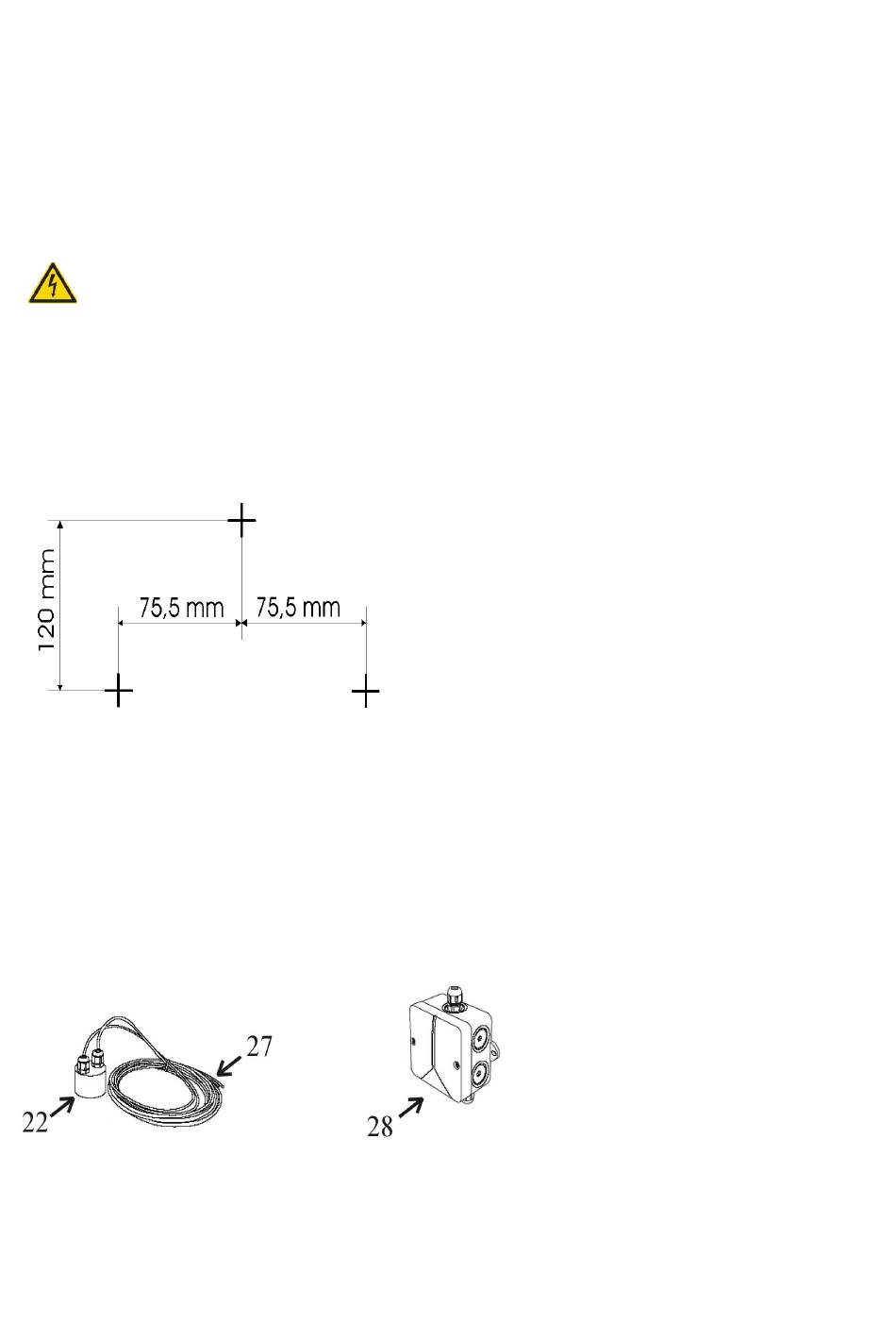

Abbildung 3: Bohrplan (nicht maßstabsgetreu )
4.2
Anschluss Sensorik und Datenleitung
Die Sensorelektronik besteht aus einer Edelstahlgewicht [22] mit einem roten und einem
weißen Sensorkabel [27] und dem Messwertaufnehmer [28].
Abbildung 4: Sensorik
11
