5. Descriptif

• Pilotage DMX
• 3 canaux charge maximale 15A pour l'ensemble.
• Adressage DMX par dipswitch
• Pilotage DMX ou télécommande IR
• Utilisable pour tout système Led à commun (+)
• Utilisable conjointement aux drivers Kapego

6. Fonctionnement

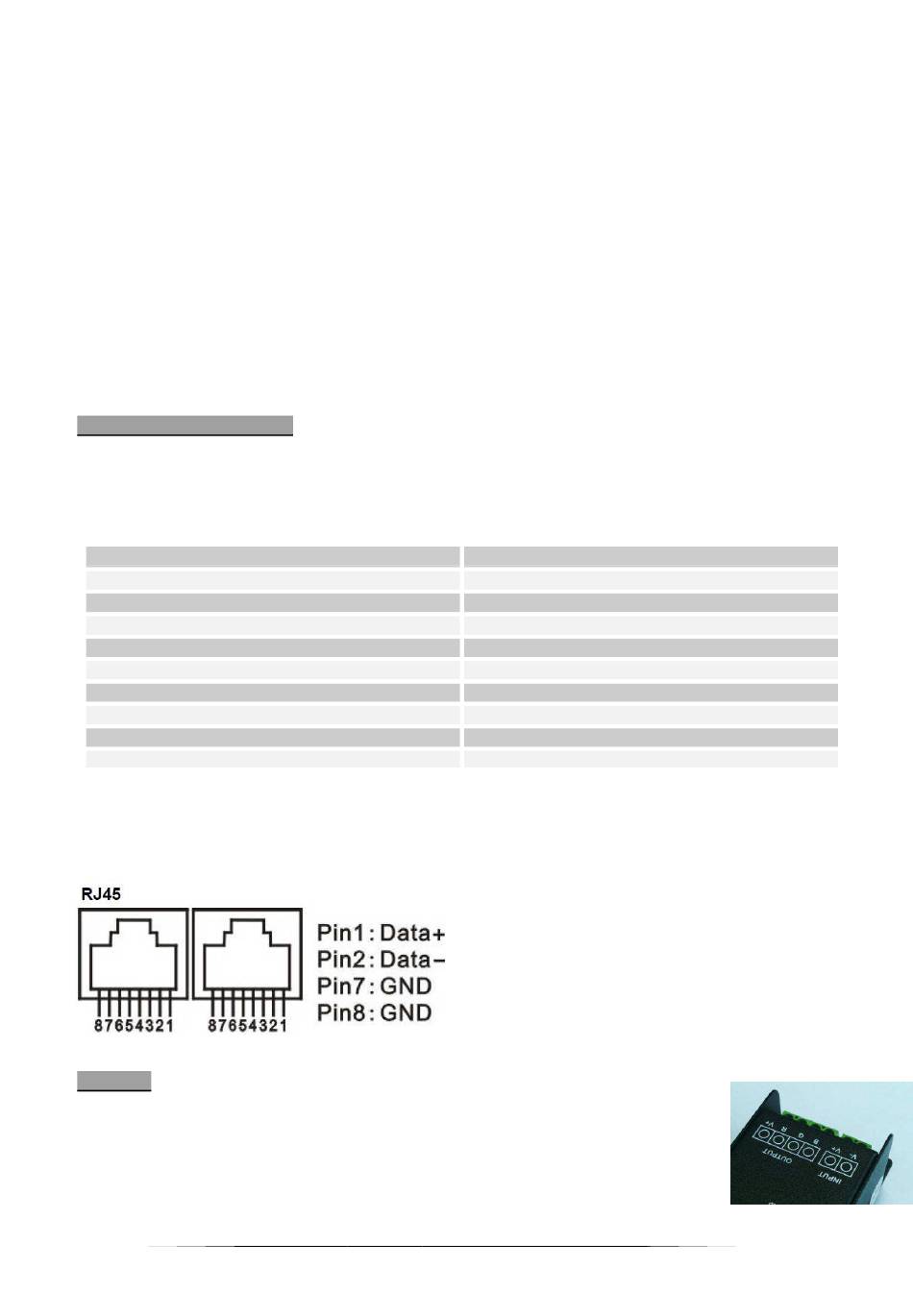

Contrôle DMX (Adressage)
L'adressage DMX se fait au moyen des dipswitch.
Chaque dipswitch possède une valeur selon le tableau ci-dessous
Dipswitch
1
2
3
4
5
6
7
8
9
L'adressage DMX s'obtient en additionant les valeurs de chaque dipswitch

OUTPUT

Connectez toujours un système à anode (+). Si vous utilisez des systèmes Leds
Monocanal, connectez chaque canal couleur les sorties R,G,B et reliez les
Communs ensemble sur le bornier „V+".
.
sélectionnés.
Exemple.: Dipswitch 1+3 = Adresse 5
6
Valeur
1
2
4
8
16
32
64
128
256
