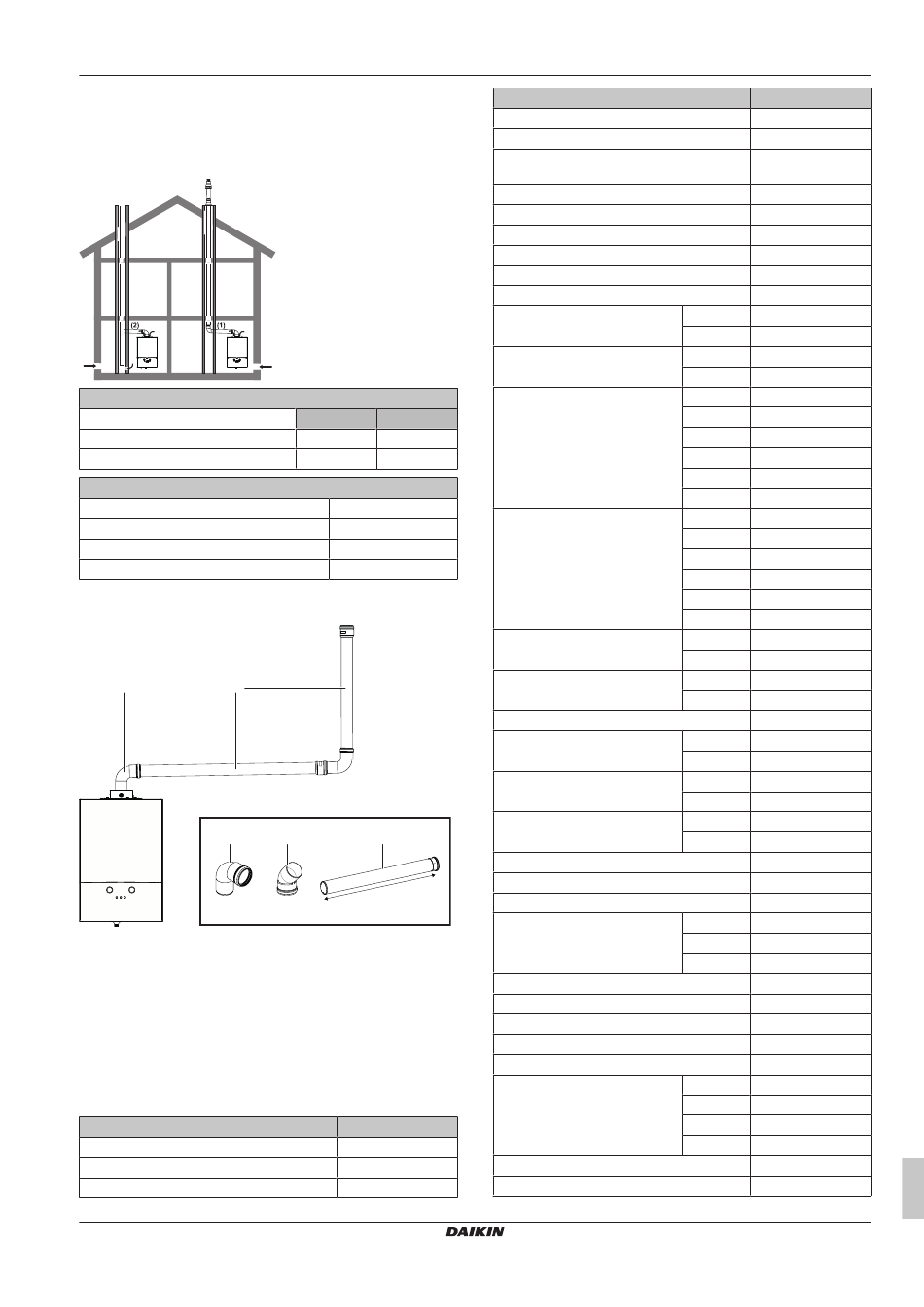

Der Kessel zieht Verbrennungsluft aus dem Installationsraum und
stößt Rauchgas über den Rauch oberhalb des Dachs aus (1).
Der Kessel zieht Verbrennungsluft aus dem Installationsraum und
leitet Rauchgas durch den feuchtigkeitsresistenten Kamin zu einem
Punkt oberhalb des Dachs (2).
Zulässige Abzugslänge für B53
Rauchkanal 60 mm
Rauchkanal 80 mm
Äquivalentlänge der Optionen
90-Grad-Kniestück 60 mm
45-Grad-Kniestück 60 mm
90-Grad-Kniestück 80 mm
45-Grad-Kniestück 80 mm
Subtrahieren Sie den Äquivalenzlängenwert der Biegungen vom
zulässigen Abzugslängenwert.
a b
c
a 90-Grad-Kniestück 60 mm
b Verlängerung 60 mm
Optional:
c 90-Grad-Kniestück 60 mm
d 45-Grad-Kniestück 60 mm
e Verlängerung 60 mm
L= 250-500-1000-1500-2000 mm
Bestellcodes Rauchgasteile
Erforderliche Rauchgassätze und/oder zusätzliche Teile können mit
den in der Tabelle unten aufgeführten Bestellcodes über Daikin
bestellt werden:
Rauchgasteil
Wandanschluss-Kit 60/100 (C13x)
Wandanschluss-Kit 80/125 (C13x)
Dachanschluss-Kit 60/100 (C33x)
D2CND024A1/4AB + D2TND012~024A4AB
Wandmontierter Brennwertkessel
3P469346-3N – 2019.11
D2T/H* D2C*
24,0 m 20,0 m
130,0 m 112,0 m
1,5 m
1,0 m
2,0 m
1,0 m
d e
L
Bestellcode
DRWTER60100AA
EKFGW6359
EKFGP6837
Rauchgasteil
Dachanschluss-Kit 80/125 (C33x)
Verzweigung 60/100 mit Messpunkt
90-Grad-Kniestück 60/100 mm
(Kesselauslass)
90-Grad-Kniestück 60/100
90-Grad-Kniestück 80/125
45-Grad-Kniestück 60/100
45-Grad-Kniestück 80/125
30-Grad-Kniestück 60/100
30-Grad-Kniestück 80/125
Verlängerungskanal 60/100
Verlängerungskanal 80/125
Ziegeldach-Auslasssatz 60/100
Ziegeldach-Auslasssatz 80/125
Flachdach-Auslasssatz
Wandhalterung
60/100-auf-80/125-Adapter
T-Stück flex. Kesselanschluss-
Satz
Flex. + Stütz-Kniestück
Kaminanschluss
Dachabschlusssatz 80 mm
90-Grad-Kniestück 80 mm
45-Grad-Kniestück 80 mm
Verlängerungskanal 80 mm
60/100-auf-80/80-Adapter
Lufteinlass 80 mm (C53-Satz)
Lufteinlass 80 mm (C83-Satz)
Flex. Kit PP DN.80 (C93-Satz)
Flex. Kit PP DN.60/80 (C93-Satz)
Verlängerung flex. PP 80 mm
Anschluss flex.-flex. PP 80
Distanzstück PP 80 auf 100 mm
4 Installation
Bestellcode
EKFGP6864
EKFGP4667
DRMEEA60100BA
EKFGP4660
EKFGP4810
EKFGP4661
EKFGP4811
EKFGP4664
EKFGP4814
500 mm EKFGP4651
1000 mm EKFGP4652
500 mm EKFGP4801
1000 mm EKFGP4802
18°/22° EKFGS0518
23°/27° EKFGS0519
25°/45° EKFGP7910
43°/47° EKFGS0523
48°/52° EKFGS0524
53°/57 EKFGS0525
18°/22° EKFGT6300
23°/27° EKFGT6301
25°/45° EKFGP7909
43°/47° EKFGT6305
48°/52° EKFGT6306
53°/57° EKFGT6307
60/100 EKFGP6940
80/125 EKFGW5333
DN.100 EKFGP4631
DN.125 EKFGP4481
DRDECO80125BA
100 mm EKFGP6368
130 mm EKFGP6215
60/100 EKFGP6354
60/130 EKFGS0257
60/100 EKFGP4678
80/125 EKFGS4828
EKFGP6864
EKFGW4085
EKFGW4086
500 mm EKFGW4001
1000 mm EKFGW4002
2000 mm EKFGW4004
DRDECOP8080BA
EKFGV1102
EKFGV1101
EKFGP2520
EKFGP1856
10 m EKFGP6340
15 m EKFGP6344
25 m EKFGP6341
50 m EKFGP6342
EKFGP6324
EKFGP6333
