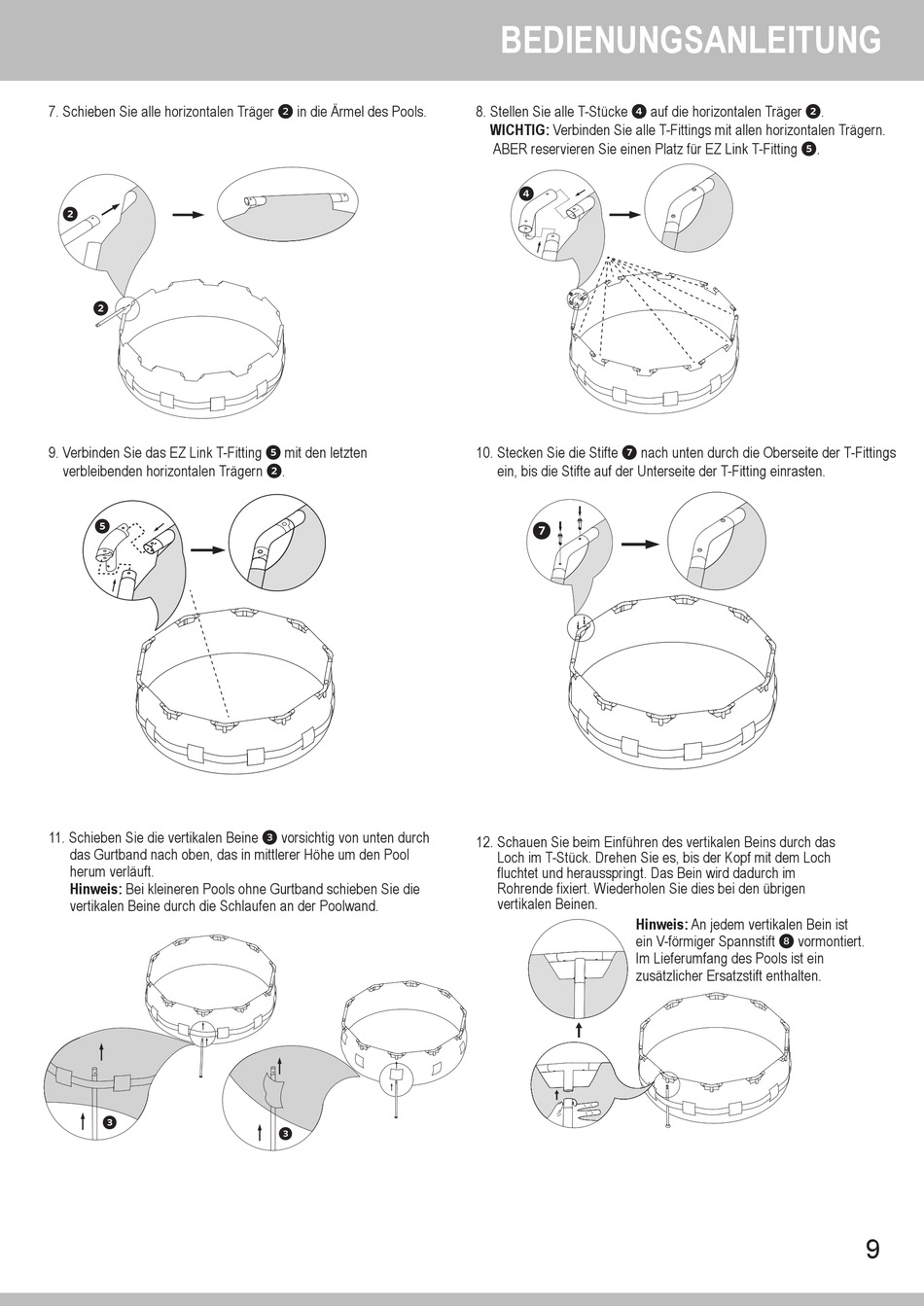

Polygroup SUMMER WAVES ELITE FRAME Bedienungsanleitung Seite 9

7. Schieben Sie alle horizontalen Träger 2 in die Ärmel des Pools.
2
2
9. Verbinden Sie das EZ Link T-Fitting 5 mit den letzten
verbleibenden horizontalen Trägern 2.
5
11. Schieben Sie die vertikalen Beine 3 vorsichtig von unten durch
das Gurtband nach oben, das in mittlerer Höhe um den Pool
herum verläuft.
Hinweis: Bei kleineren Pools ohne Gurtband schieben Sie die
vertikalen Beine durch die Schlaufen an der Poolwand.
3
3
BEDIENUNGSANLEITUNG
8. Stellen Sie alle T-Stücke 4 auf die horizontalen Träger 2.
WICHTIG: Verbinden Sie alle T-Fittings mit allen horizontalen Trägern.
ABER reservieren Sie einen Platz für EZ Link T-Fitting 5.
4
4
10. Stecken Sie die Stifte 7 nach unten durch die Oberseite der T-Fittings
ein, bis die Stifte auf der Unterseite der T-Fitting einrasten.
7
12. Schauen Sie beim Einführen des vertikalen Beins durch das
Loch im T-Stück. Drehen Sie es, bis der Kopf mit dem Loch
fluchtet und herausspringt. Das Bein wird dadurch im
Rohrende fixiert. Wiederholen Sie dies bei den übrigen
vertikalen Beinen.
Hinweis: An jedem vertikalen Bein ist
ein V-förmiger Spannstift 8 vormontiert.
Im Lieferumfang des Pools ist ein
zusätzlicher Ersatzstift enthalten.
9
