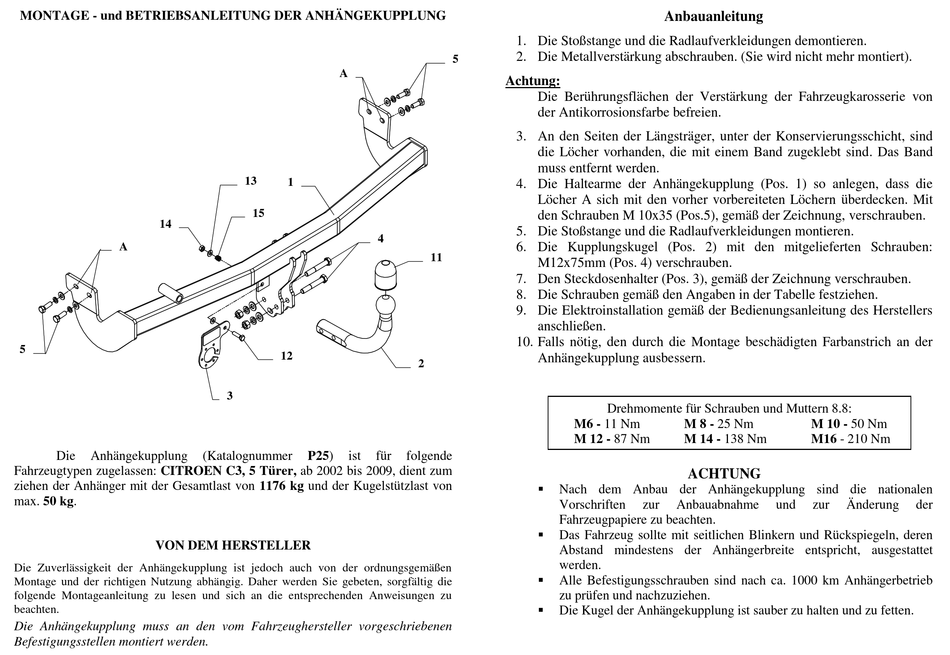

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
14
A
5
Die
Anhängekupplung
Fahrzeugtypen zugelassen: CITROEN C3, 5 Türer, ab 2002 bis 2009, dient zum
ziehen der Anhänger mit der Gesamtlast von 1176 kg und der Kugelstützlast von
max. 50 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
A
13
1
15
4
12
3
(Katalognummer
P25)
ist
für
1. Die Stoßstange und die Radlaufverkleidungen demontieren.
2. Die Metallverstärkung abschrauben. (Sie wird nicht mehr montiert).
5
Achtung:
Die Berührungsflächen der Verstärkung der Fahrzeugkarosserie von
der Antikorrosionsfarbe befreien.
3. An den Seiten der Längsträger, unter der Konservierungsschicht, sind
die Löcher vorhanden, die mit einem Band zugeklebt sind. Das Band
muss entfernt werden.
4. Die Haltearme der Anhängekupplung (Pos. 1) so anlegen, dass die
Löcher A sich mit den vorher vorbereiteten Löchern überdecken. Mit
den Schrauben M 10x35 (Pos.5), gemäß der Zeichnung, verschrauben.
5. Die Stoßstange und die Radlaufverkleidungen montieren.
6. Die Kupplungskugel (Pos. 2) mit den mitgelieferten Schrauben:
11
M12x75mm (Pos. 4) verschrauben.
7. Den Steckdosenhalter (Pos. 3), gemäß der Zeichnung verschrauben.
8. Die Schrauben gemäß den Angaben in der Tabelle festziehen.
9. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
anschließen.
10. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängekupplung ausbessern.
2
M6 - 11 Nm
M 12 - 87 Nm
folgende
Nach dem Anbau der Anhängekupplung sind die nationalen
Vorschriften
Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren
Abstand mindestens der Anhängerbreite entspricht, ausgestattet
werden.
Alle Befestigungsschrauben sind nach ca. 1000 km Anhängerbetrieb
zu prüfen und nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 14 - 138 Nm
ACHTUNG
zur
Anbauabnahme
und
M 10 - 50 Nm
M16 - 210 Nm
zur
Änderung
der
