Omnio REGJ12/04M Bedienungsanleitung

Bedienungsanleitung
REG-Multi-Jalousieaktor
4-Kanal
Bezeichnung
REG-Multi-Jalousieaktor 4-Kanal, 8 verriegelte Schliesskon-
takte 6 A potentialfrei, Versorgungsspannung 12 VDC
KURZ ANLEIT UNG
• Jalousieaktor gemäss Schema anschliessen
• Drehschalter HEX auf 0 stellen
• LRN 2 Sekunden drücken
• Durch weiteres Drücken auf LRN den Kanal wählen. Die
Kanalnummer erscheint auf der 7-Segment-Anzeige SEG.
• Hand- oder Wandsender in der Nähe des Schaltaktors
zweimal betätigen. CLR leuchtet während einer Sekunde,
danach ist der Sender eingelernt
• Weitere Sender einlernen
•
Zum Beenden CLR drücken
FUNKT IONEN
• Ansteuerung von 230 V~ Rohrmotoren in Jalousien,
Sonnenrollos, Markisen, Roll- oder Garagentoren
• Lamellenpositionierung
• Bedienung durch Hand- oder Wandsender
• Fenster- und Schiebetürüberwachung
• Innentemperatur gesteuerte Automatikfunktion mit Omnio
Raumfühler RTF
• Automatikfunktion für Wind, Sonne und Regen im Zusam-
menspiel mit einer Omnio Wetterstation
• Hand-Automatik Umschaltung mit Omnio Wandsender
oder Key-Card Schalter
• Positionierfunktionen und Rückmeldungen für
übergeordnete Steuerungen und Visualisierungen
• Repeaterfunktion
• EnOcean Equipment Profile (EEP) D2-05-01 / D2-05-05
ALLGEMEIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann innerhalb seines Sendebereichs eine unbegrenzte
Anzahl an Aktoren ansteuern. Die Funksender werden manuell durch ein einfaches
Verfahren auf den Aktor ein- und ausgelernt. Mit der Omnio Software E-Tool lassen
sich alle Omnio Aktoren auch ohne manuellen Zugriff zum Gerät per Funk konfigu-
rieren.
PRODUKT BESCHREIBUNG
Der Omnio REG-Multi-Jalousieaktor 4-Kanal REGJ12/04 ist ein Gerät zum Ansteu-
ern von 230 V~ Rohrmotoren in Jalousien, Sonnenrollos, Markisen und Roll- oder
Garagentoren. Seine vier potentialfreien, gegeneinander verriegelten Ausgangs-
paare dienen zur Regelung von vier Antrieben und können von bis zu 50 Omnio
Funksendern angesteuert werden. Dies erlaubt die genaue Positionierung von Ja-
lousie und Lamellen. Weitere Merkmale sind Fenster- und Schiebetürüberwachung,
Innentemperatur gesteuerte Automatikfunktion, Anschluss einer Omnio Wettersta-
tion XFJ sowie Positionierfunktionen und Rückmeldungen für übergeordnete Steu-
erungen oder Visualisierungen. Bidirektionale Kommunikation, EEP D2-05-01 / D2-
05-05. Geeignet als Reiheneinbaugerät für die Verteilermontage, Breite 4 TE.

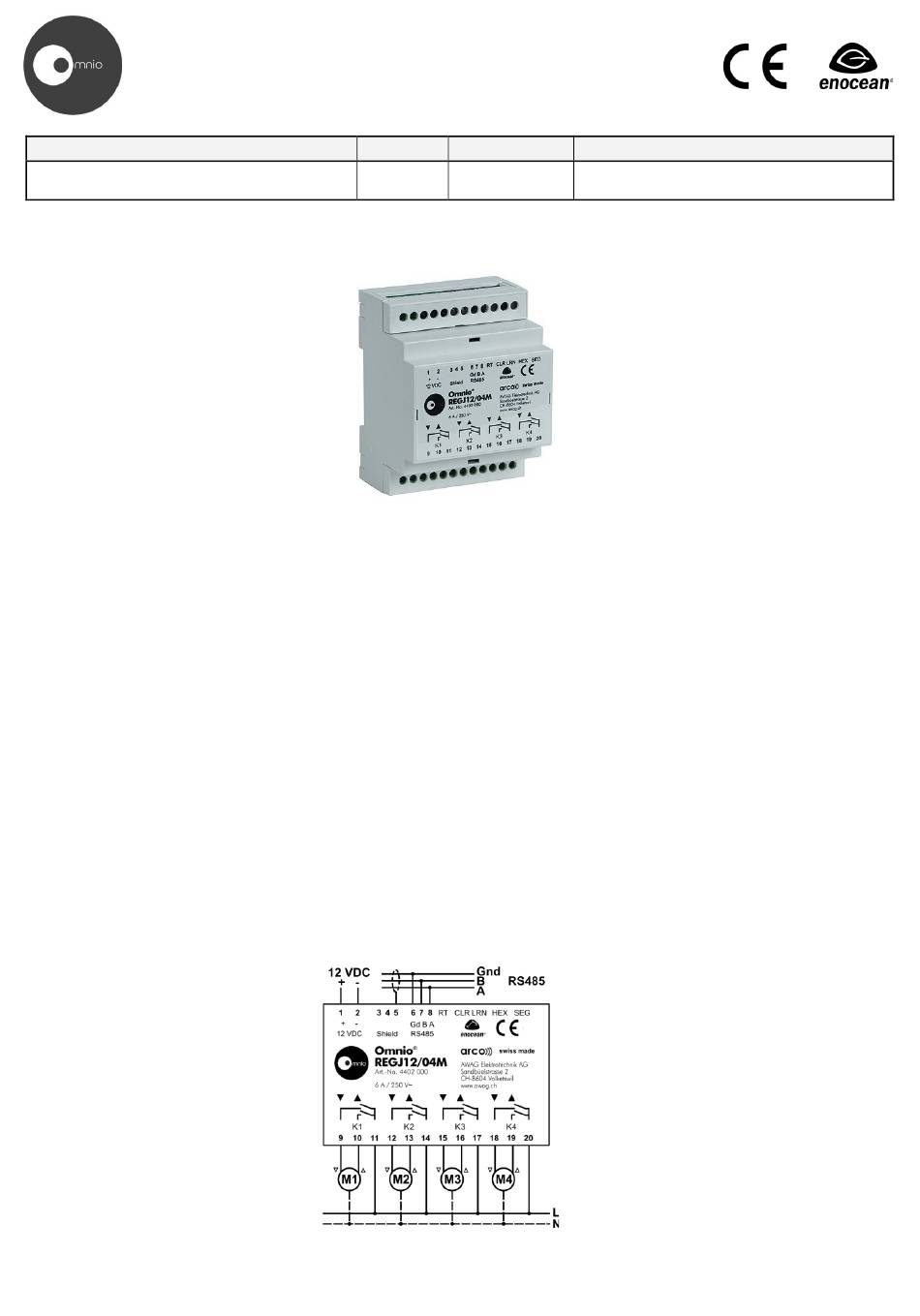

ANZEIGE- UND BEDIENELEMENT E
Klemmen
• 1 Speisung (+) 12 VDC
• 2 Speisung (-) GND
• 3-5 Abschirmung
• 6 RS485 GND
• 7 RS485 Signal B
• 8 RS485 Signal A
• 9-11 Ausgang K1
• 12-14 Ausgang K2
• 15-17 Ausgang K3
• 18-20 Ausgang K4
Bedienelemente
• CLR Taste und LED Clear
• LRN Taste und LED Learn
• HEX Drehschalter 0...15
• SEG 7-Segment Anzeige
Jumper
• RT Abschlusswiderstand 120 Ω
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
REGJ12/04M
Actionneur gestion de store
Typ / Type Art.-Nr./N° d'article
REGJ12/04M 4402 000
PRÉSENT AT ION GÉNÉRALE
Les actionneurs Omnio (récepteurs) sont commandés par signal radio des émet-
teurs Omnio. Chaque émetteur peut commander un nombre illimité d'actionneurs
dans sa portée d'émission. Une opération manuelle simple permet de programmer
et déprogrammer les émetteurs radio. Avec le logiciel Omnio E-Tool, tous les ac-
tionneurs Omnio peuvent être configurés par radio, même sans accès manuel à
l'appareil.
DESCRIPT ION DU PRODUI T
L'actionneur de gestion de store multi AMD 4 canaux, REGJ12/04 permet de com-
mander des moteurs tubulaires 230 V~ pour stores, pares-soleil, persiennes ou
portes de garage. Ses quatre paires de sorties libres de potentiel, verrouillées l'une
par rapport à l'autre, permettent de régler quatre moteurs et peuvent être comman-
dées par jusqu'à 50 émetteurs radio Omnio. Cela permet de positionner les stores
et les lamelles avec précision. D'autres caractéristiques sont la surveillance de fe-
nêtres et portes coulissantes, la fonction automatique commandée en fonction de
la température ambiante, raccordement d'une station météorologique Omnio XFJ
ainsi que les fonctions de positionnement et de comptes-rendus pour commandes
de pilotage global et visualisations. Communication bidirectionnelle, EEP D2-05-01
/ D2-05-05. Convient comme appareil modulaire pour montage sur rail de distribu-
tion, largeur 4 TE.
Mode d'emploi
multi AMD, 4-canaux
Désignation
Actionneur de gestion de store multi AMD 4 canaux
8 contacts de fermeture verrouillés 6 A libres de potentiel
12 VDC
tension d'alimentation
• INST RUCT IONS EN BREF
• Raccorder l'actionneur de gestion de store selon le schéma
• Régler le commutateur rotatif HEX sur 0
• Appuyer 2 secondes sur la touche LRN
• Continuer à presser LRN pour sélectionner le canal. Le n°
du canal apparaît sur l'affichage SEG à 7 segments
• Actionner deux fois l'émetteur portatif ou mural à proximité
de l'actionneur de gestion de store. La touche CLR
s'allume pendant une seconde, l'émetteur est alors
programmé
• Programmer d'autres émetteurs
• Pour terminer, appuyer sur CLR
FUNCT IONS
• Commande de moteurs tubulaires 230 V AC pour stores,
pares-soleil, persiennes ou portes de garage
• Positionnement des lamelles
• Commande par émetteur portatif ou mural
• Surveillance de fenêtres et portes coulissantes
• Fonction automatique commandée en fonction de la
température ambiante, avec capteur Omnio RTF
• Fonction automatique pour vent, soleil et pluie en interaction
avec une station météorologique Omnio
• Commutation manuelle/automatique par émetteur portatif
ou mural ou interrupteur Keycard
• Fonctions de positionnement et compte-rendus pour
commandes de pilotage global et visualisations
• Fonction répéteur
• EnOcean Equipment Profile (EEP) D2-05-01 / D2-05-05
ÉLÉMENT S D'AFFICHAGE ET DE COMMANDE
Bornes
• 1 Alimentation (+) 12 VDC
• 2 Alimentation (-) GND
• 3-5 Blindage
• 6 RS485 GND
• 7 RS485 signal B
• 8 RS485 signal A
• 9-11 Sortie K1
• 12-14 Sortie K2
• 15-17 Sortie K3
• 18-20 Sortie K4
Éléments de commande
• CLR Touche et LED Clear
• LRN Touche et LED Learn
• HEX Commutateur rotatif 0...15
• SEG Affichage à 7 segments
Cavalier
• RT Résistance de terminaison 120 Ω
SW: REGJ_200407 / 07.04.2020 Seite 1 / 7
EnOcean-Technologie (868 MHz)
4402000.docx / 1876128
