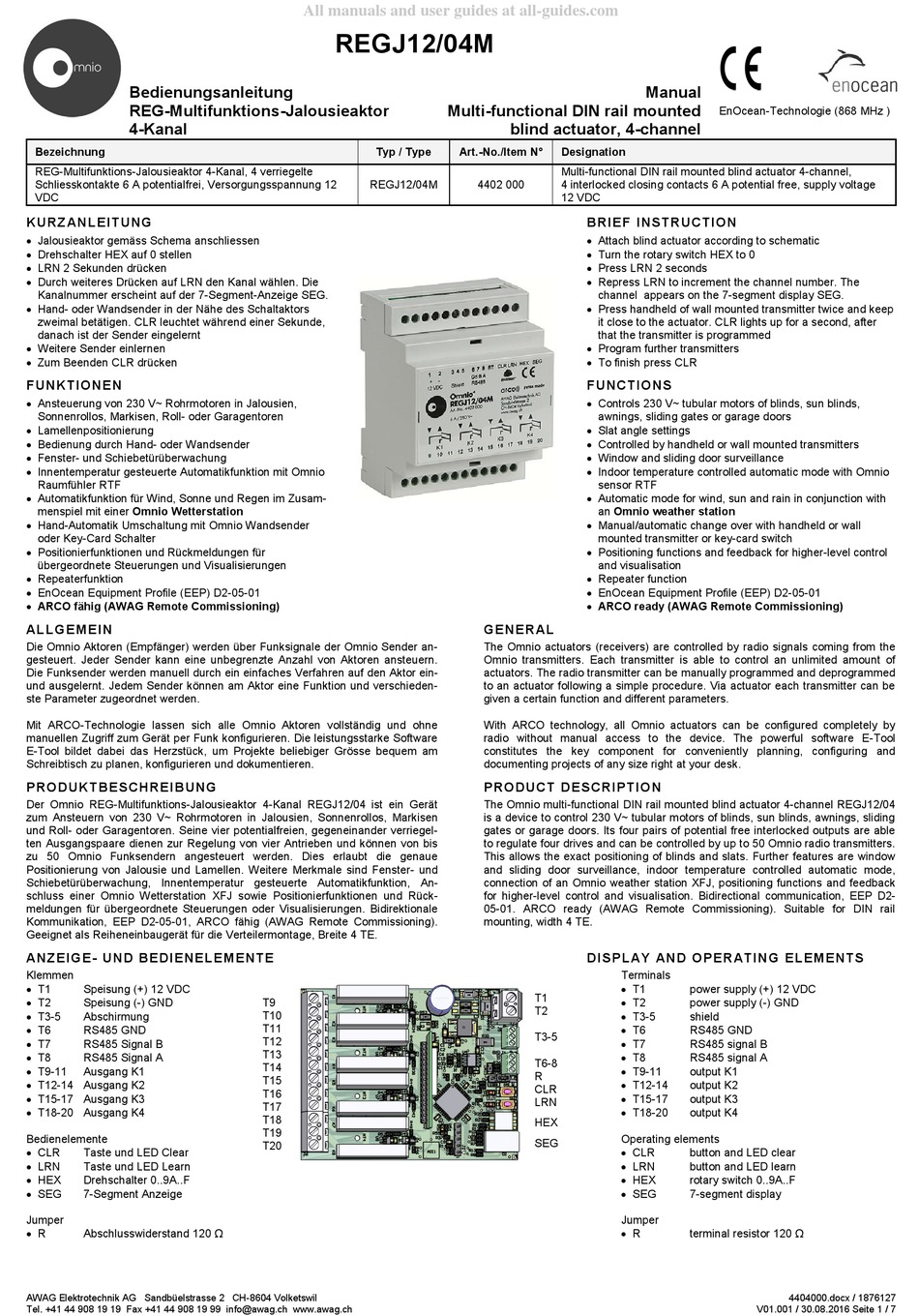

Omnio REGJ12/04M Bedienungsanleitung

Bedienungsanleitung
REG-Multifunktions-Jalousieaktor
4-Kanal
Bezeichnung
REG-Multifunktions-Jalousieaktor 4-Kanal, 4 verriegelte
Schliesskontakte 6 A potentialfrei, Versorgungsspannung 12
VDC
KURZ ANLEITUNG
 Jalousieaktor gemäss Schema anschliessen
 Drehschalter HEX auf 0 stellen
 LRN 2 Sekunden drücken
 Durch weiteres Drücken auf LRN den Kanal wählen. Die
Kanalnummer erscheint auf der 7-Segment-Anzeige SEG.
 Hand- oder Wandsender in der Nähe des Schaltaktors
zweimal betätigen. CLR leuchtet während einer Sekunde,
danach ist der Sender eingelernt
 Weitere Sender einlernen
 Zum Beenden CLR drücken
FUNKTIONE N
 Ansteuerung von 230 V~ Rohrmotoren in Jalousien,
Sonnenrollos, Markisen, Roll- oder Garagentoren
 Lamellenpositionierung
 Bedienung durch Hand- oder Wandsender
 Fenster- und Schiebetürüberwachung
 Innentemperatur gesteuerte Automatikfunktion mit Omnio
Raumfühler RTF
 Automatikfunktion für Wind, Sonne und Regen im Zusam-
menspiel mit einer Omnio Wetterstation
 Hand-Automatik Umschaltung mit Omnio Wandsender
oder Key-Card Schalter
 Positionierfunktionen und Rückmeldungen für
übergeordnete Steuerungen und Visualisierungen
 Repeaterfunktion
 EnOcean Equipment Profile (EEP) D2-05-01
 ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein-
und ausgelernt. Jedem Sender können am Aktor eine Funktion und verschieden-
ste Parameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne
manuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software
E-Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG
Der Omnio REG-Multifunktions-Jalousieaktor 4-Kanal REGJ12/04 ist ein Gerät
zum Ansteuern von 230 V~ Rohrmotoren in Jalousien, Sonnenrollos, Markisen
und Roll- oder Garagentoren. Seine vier potentialfreien, gegeneinander verriegel-
ten Ausgangspaare dienen zur Regelung von vier Antrieben und können von bis
zu 50 Omnio Funksendern angesteuert werden. Dies erlaubt die genaue
Positionierung von Jalousie und Lamellen. Weitere Merkmale sind Fenster- und
Schiebetürüberwachung, Innentemperatur gesteuerte Automatikfunktion, An-
schluss einer Omnio Wetterstation XFJ sowie Positionierfunktionen und Rück-
meldungen für übergeordnete Steuerungen oder Visualisierungen. Bidirektionale
Kommunikation, EEP D2-05-01, ARCO fähig (AWAG Remote Commissioning).
Geeignet als Reiheneinbaugerät für die Verteilermontage, Breite 4 TE.
ANZEIGE - UND BEDIENELEM ENTE
Klemmen
 T1
Speisung (+) 12 VDC
 T2
Speisung (-) GND
 T3-5
Abschirmung
 T6
RS485 GND
 T7
RS485 Signal B
 T8
RS485 Signal A
 T9-11
Ausgang K1
 T12-14 Ausgang K2
 T15-17 Ausgang K3
 T18-20 Ausgang K4
Bedienelemente
 CLR
Taste und LED Clear
 LRN
Taste und LED Learn
 HEX
Drehschalter 0..9A..F
 SEG
7-Segment Anzeige
Jumper
 R
Abschlusswiderstand 120 Ω
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
All manuals and user guides at all-guides.com
REGJ12/04M
Typ / Type
REGJ12/04M
T9
T10
T11
T12
T13
T14
T15
T16
T17
T18
T19
T20
Multi-functional DIN rail mounted
blind actuator, 4-channel
Art.-No./Item N° Designation
Multi-functional DIN rail mounted blind actuator 4-channel,
4402 000 4 interlocked closing contacts 6 A potential free, supply voltage
12 VDC
BRIEF INSTRUCTION
 Attach blind actuator according to schematic
 Turn the rotary switch HEX to 0
 Press LRN 2 seconds
 Repress LRN to increment the channel number. The
channel appears on the 7-segment display SEG.
 Press handheld of wall mounted transmitter twice and keep
it close to the actuator. CLR lights up for a second, after
that the transmitter is programmed
 Program further transmitters
 To finish press CLR
FUNCTIONS
 Controls 230 V~ tubular motors of blinds, sun blinds,
awnings, sliding gates or garage doors
 Slat angle settings
 Controlled by handheld or wall mounted transmitters
 Window and sliding door surveillance
 Indoor temperature controlled automatic mode with Omnio
sensor RTF
 Automatic mode for wind, sun and rain in conjunction with
an Omnio weather station
 Manual/automatic change over with handheld or wall
mounted transmitter or key-card switch
 Positioning functions and feedback for higher-level control
and visualisation
 Repeater function
 EnOcean Equipment Profile (EEP) D2-05-01
 ARCO ready (AWAG Remote Commissioning)
GENER AL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be manually programmed and deprogrammed
to an actuator following a simple procedure. Via actuator each transmitter can be
given a certain function and different parameters.
With ARCO technology, all Omnio actuators can be configured completely by
radio without manual access to the device. The powerful software E-Tool
constitutes the key component for conveniently planning, configuring and
documenting projects of any size right at your desk.
PRODUCT DESCRIPTIO N
The Omnio multi-functional DIN rail mounted blind actuator 4-channel REGJ12/04
is a device to control 230 V~ tubular motors of blinds, sun blinds, awnings, sliding
gates or garage doors. Its four pairs of potential free interlocked outputs are able
to regulate four drives and can be controlled by up to 50 Omnio radio transmitters.
This allows the exact positioning of blinds and slats. Further features are window
and sliding door surveillance, indoor temperature controlled automatic mode,
connection of an Omnio weather station XFJ, positioning functions and feedback
for higher-level control and visualisation. Bidirectional communication, EEP D2-
05-01. ARCO ready (AWAG Remote Commissioning). Suitable for DIN rail
mounting, width 4 TE.
DISPL AY AND OPER ATIN G ELEM ENTS
Terminals
 T1
T1
 T2
T2
 T3-5
 T6
T3-5
 T7
 T8
T6-8
 T9-11
R
 T12-14
CLR
 T15-17
LRN
 T18-20
HEX
Operating elements
SEG
 CLR
 LRN
 HEX
 SEG
Jumper
 R
Manual
EnOcean-Technologie (868 MHz )
power supply (+) 12 VDC
power supply (-) GND
shield
RS485 GND
RS485 signal B
RS485 signal A
output K1
output K2
output K3
output K4
button and LED clear
button and LED learn
rotary switch 0..9A..F
7-segment display
terminal resistor 120 Ω
4404000.docx / 1876127
V01.001 / 30.08.2016 Seite 1 / 7
