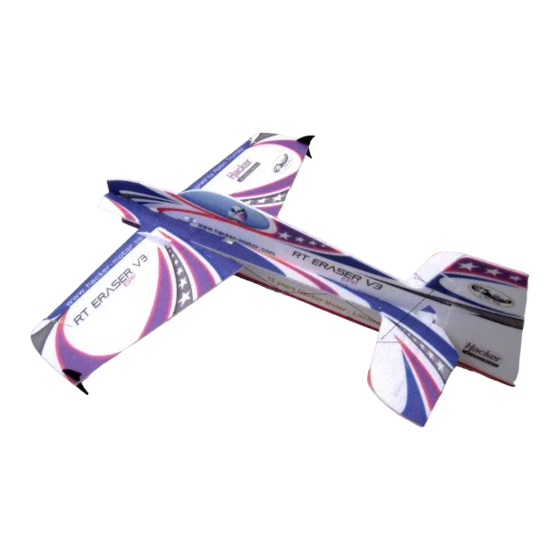

Der "Eraser V3 EPP" ist die nächste Stufe des äußerst erfolgreichen "RT Eraser five"! Die extrem steife und
leichte, dennoch fast unkaputtbare EPP-Konstruktion stammt ebenfalls aus der Feder des mehrfachen
deutschen F3A-Meisters Robin Trumpp und gibt nun jedem Modellflugsportler die Chance ein absolut
ausgereiftes Meisterwerk zu fliegen- egal ob Anfänger oder Profi!
The 'Eraser V3 EPP' represents the next generation of the highly successful 'RT Eraser five'. The EPP
construction, extremely stiff and light and nevertheless almost unbreakable, was designed by the repeated
german F3A champion Robin Trumpp. With the 'Eraser V3 EPP' everybody gets the chance to experience a
technically mature masterpiece - whether you are beginner or expert.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Hacker Eraser V3 EPP
- Seite 1 Der "Eraser V3 EPP" ist die nächste Stufe des äußerst erfolgreichen "RT Eraser five"! Die extrem steife und leichte, dennoch fast unkaputtbare EPP-Konstruktion stammt ebenfalls aus der Feder des mehrfachen deutschen F3A-Meisters Robin Trumpp und gibt nun jedem Modellflugsportler die Chance ein absolut ausgereiftes Meisterwerk zu fliegen- egal ob Anfänger oder Profi!
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Dieses Flugmodell ist kein Spielzeug! Geeignet für Jugendliche ab 14 Jahren. Durch Nachlässigkeiten im Bau und/oder dem Betrieb des Modells kann es zu ernsthaften Körperverletzungen und Sachschäden kommen. Drehende Propeller bergen ein hohes Risiko, achten Sie auf ausreichenden Abstand und halten Sie auch Zuschauer fern. Fliegen Sie das Modell nur auf offenem Gelände, vorzugsweise auf offiziell ausgewiesenen Modellflugplätzen und befolgen Sie alle Anweisungen einschließlich die der RC-Anlage und des Antriebs. - Seite 3 Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die Selbstentladung zu einer sog. Tiefentladung kommen kann, wodurch die Akkus unbrauchbar werden. Beschädigen Sie niemals die Außenhülle des Flugakkus, zerschneiden Sie die Folienumhüllung nicht, stechen Sie nicht mit Gegenständen in den Flugakku.
-
Seite 4: Gewährleistung
Folgeschäden werden nicht übernommen. Guarantee Hacker guarantees this product to be free from defects in materials and workmanship for a period of 24 months (Europe only) from the original date of purchase verified by sales receipt. In case of warranty, please contact your local dealer or our customer care center. We will either replace or repair the item at no cost for you. Further... -
Seite 5: Inhalt Montagekasten / Content Of The Model Kit
Inhalt Montagekasten / content of the model kit 1. Rumpf / Fuselage 2. Tragfläche / Wing 3. Höhenruder / Elevator 4. Seitenruder / Rudder 5. Fahrwerksverkleidung Landing gear cover 6. Radschuhe / Wheel pants 7. Spoiler / Spoiler 8. CfK Stangen Set / Set of carbon fiber rods 9. -
Seite 7: Technische Daten / Technical Data
Electric Motor Hacker A10-7L Regler Hacker X7 Pro Servos Servo 3x 5gr. Servos Akku Battery Hacker ECO-X 350mAh 2s Luftschraube Propeller GWS 8x4,3 Einstellungen / Settings Schwerpunkt 220mm hinter der Rumpfspitze Center of Gravity 220mm behind head of fuselage Querruder... - Seite 8 Schritt 1 / Step 1 Alle Ruder umschlagen und gegen die Dämpfungsfläche legen. Mit einem nicht zu schweren Gegenstand für 1-2 Stunden in dieser Position fixieren. Dieser Schritt gewährleistet später die Leichtgängigkeit aller Ruder. Fold over all rudders against the stabilizers and secure them with an object not too heavy.
- Seite 9 Schritt 3 / Step 3 Die Spoiler und die Querruderanlenkungshebel auf beiden Seiten der Tragfläche ankleben. Glue the aileron control horn and the spoilers on both sides of the wings. Schritt 4 / Step 4 Die CFK Stangen in das Seitenruder und in das Rumpfunterteil sowie die Höhen- und...
- Seite 10 Schritt 5 / Step 5 Das Querruderservo einsetzen und das Rumpfunterteil mit dem Rumpfmittelteil verkleben. Install the servo for the aileron function. Glue together the bottom part of the fuselage and the middle part of the fuselage. Schritt 6 / Step 6 Die Fahrwerksaufnahme und die Aufnahme für die Flächenverstrebung wie auf...
- Seite 11 Schritt 7 / Step 7 Mit den Bauteilen für das Fahrwerk wie auf dem Bild gezeigt den Aufbau mit Rädern realisieren. Alternativ kann, um Gewicht für den Indoorbetrieb zu sparen, der Radschuh ohne das Rad direkt an das Fahrwerk geklebt werden. Build up the landing gear, the wheel inclusive, as shown in the photograph.
- Seite 12 Schritt 9 / Step 9 Zunächst die Servos für Höhen- und Seitenruder installieren und das Rumpfoberteil aufkleben. Dann das Seitenruder ankleben. Die Seitenruderdämpfungs- fläche gegen die Höhenruderdämpfungs- fläche abstreben. Proceed with installing the servos for the elevator and rudder functions. Glue on the rudder to the fuselage afterwards and brace the rudder stabilizer against the...
- Seite 13 completing the push rods as shown in the picture. The pushrods for the elevator and the rudder are shown pieces and only symbolically. Schritt 11 / Step 11 Alle Anlenkungen mit den Servo- und den Ruderhebeln verbinden und mit den Messingbolzen sichern.
-
Seite 14: Kontaktinformationen / Contact Information
With this final step the assembly of the model is completed and is ready for the first flight. Kontaktinformationen / Contact information Hacker Motor GmbH Geschäftsführer: Rainer Hacker Sitz der Gesellschaft: Schinderstraßl 32, 84030 Ergolding, Deutschland Tel.
