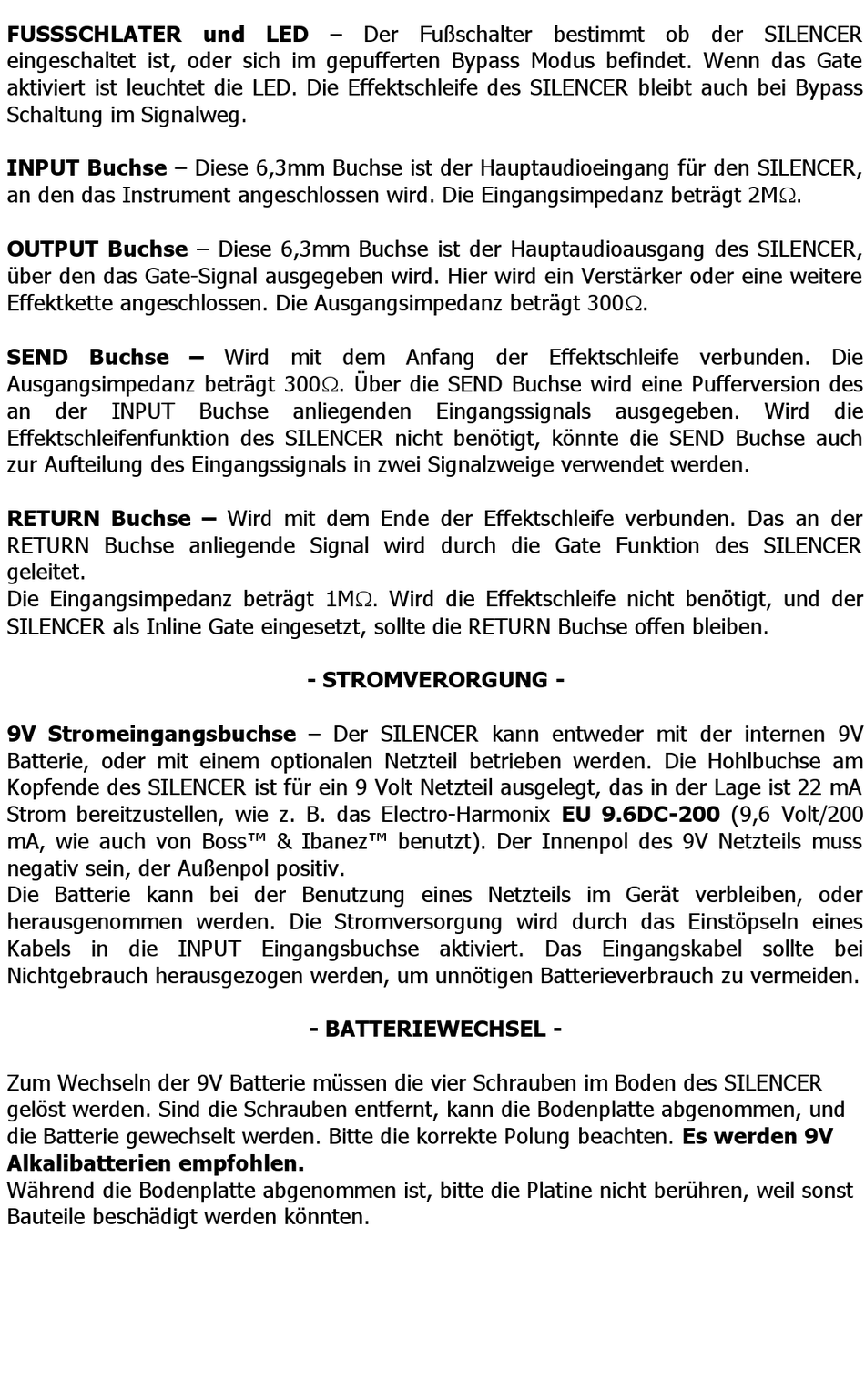

FUSSSCHLATER und LED – Der Fußschalter bestimmt ob der SILENCER
eingeschaltet ist, oder sich im gepufferten Bypass Modus befindet. Wenn das Gate
aktiviert ist leuchtet die LED. Die Effektschleife des SILENCER bleibt auch bei Bypass
Schaltung im Signalweg.
INPUT Buchse – Diese 6,3mm Buchse ist der Hauptaudioeingang für den SILENCER,
an den das Instrument angeschlossen wird. Die Eingangsimpedanz beträgt 2M.
OUTPUT Buchse – Diese 6,3mm Buchse ist der Hauptaudioausgang des SILENCER,
über den das Gate-Signal ausgegeben wird. Hier wird ein Verstärker oder eine weitere
Effektkette angeschlossen. Die Ausgangsimpedanz beträgt 300.
SEND Buchse – Wird mit dem Anfang der Effektschleife verbunden. Die
Ausgangsimpedanz beträgt 300. Über die SEND Buchse wird eine Pufferversion des
an
der
INPUT
Buchse
anliegenden
Eingangssignals
ausgegeben.
Wird
die
Effektschleifenfunktion des SILENCER nicht benötigt, könnte die SEND Buchse auch
zur Aufteilung des Eingangssignals in zwei Signalzweige verwendet werden.
RETURN Buchse – Wird mit dem Ende der Effektschleife verbunden. Das an der
RETURN Buchse anliegende Signal wird durch die Gate Funktion des SILENCER
geleitet.
Die Eingangsimpedanz beträgt 1M. Wird die Effektschleife nicht benötigt, und der
SILENCER als Inline Gate eingesetzt, sollte die RETURN Buchse offen bleiben.
- STROMVERORGUNG -
9V Stromeingangsbuchse – Der SILENCER kann entweder mit der internen 9V
Batterie, oder mit einem optionalen Netzteil betrieben werden. Die Hohlbuchse am
Kopfende des SILENCER ist für ein 9 Volt Netzteil ausgelegt, das in der Lage ist 22 mA
Strom bereitzustellen, wie z. B. das Electro-Harmonix EU 9.6DC-200 (9,6 Volt/200
mA, wie auch von Boss™ & Ibanez™ benutzt). Der Innenpol des 9V Netzteils muss
negativ sein, der Außenpol positiv.
Die Batterie kann bei der Benutzung eines Netzteils im Gerät verbleiben, oder
herausgenommen werden. Die Stromversorgung wird durch das Einstöpseln eines
Kabels in die INPUT Eingangsbuchse aktiviert. Das Eingangskabel sollte bei
Nichtgebrauch herausgezogen werden, um unnötigen Batterieverbrauch zu vermeiden.
- BATTERIEWECHSEL -
Zum Wechseln der 9V Batterie müssen die vier Schrauben im Boden des SILENCER
gelöst werden. Sind die Schrauben entfernt, kann die Bodenplatte abgenommen, und
die Batterie gewechselt werden. Bitte die korrekte Polung beachten. Es werden 9V
Alkalibatterien empfohlen.
Während die Bodenplatte abgenommen ist, bitte die Platine nicht berühren, weil sonst
Bauteile beschädigt werden könnten.
