Vielen Dank, dass Sie sich für ein JMP Skan Batterieladegerät entschieden haben. Das JMP Skan 4.0 Ladegerät
eignet sich sowohl für den täglichen Einsatz zum schnellen Aufladen einer Batterie als auch zur langfristigen
Erhaltungsladung, z.B. bei der Überwinterung von Fahrzeugen.
Technische Daten:
12 V /1 - 4 A, für Batterien von 4 Ah bis 120 Ah
Maße: 190 x 80 x 50 mm, Gewicht: 0,75 kg, Netzkabel: 2 m, Anschlusskabel: 2,10 m
Geeignet für:
• Standard Bleisäure
• Gel
• AGM
• EFB
• Lithium (LiFePO4)
Sicherheitshinweise:
• Vor Gebrauch des Ladegerätes die Bedienungsanleitung sorgfältig durchlesen.
• Das Ladegerät ist zum Laden von Bleisäure-, Gel-, AGM-, EFB- und Lithiumbatterien (LiFePO4) bestimmt. Es
darf nicht zu anderen Zwecken verwendet werden.
• Einweg-Batterien dürfen nicht aufgeladen werden. Keine eingefrorenen Batterien laden.
• Die Batteriesäure ist ätzend. Bei versehentlichem Kontakt der Säure mit der Haut oder den Augen umgehend
unter fließendem Wasser ab-/ausspülen und einen Arzt aufsuchen.
• Beim Anschließen und Trennen der Batterie stets eine Schutzbrille tragen und die Batterie vom Gesicht fernhalten.
• Außer Reichweite von Kindern aufbewahren. Dieses Gerät ist kein Spielzeug und darf nicht als solches ver-
wendet werden.
• Dieses Gerät sollte nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten, oder ohne ausreichend Wissen und Erfahrung benutzt werden, solange diese
nicht unter Aufsicht stehen und umfangreich eingewiesen wurden.
• Während des Ladevorgangs können explosionsgefährdende Gase entstehen. Daher Funkenbildung oder
offenes Feuer vermeiden, nicht rauchen.
• Führen Sie den Ladevorgang in belüfteter und trockener Umgebung durch.
• Während des Ladevorgangs das Ladegerät niemals auf die Batterie stellen.
• Reparatur- oder Wartungseingriffe am Gerät und Versorgungskabel dürfen ausschließlich von Fachpersonal
durchgeführt werden.
• Bei unsachgemäßem Gebrauch oder Eingriffen ins Gerät verfällt der Garantieanspruch.
Lieferumfang:

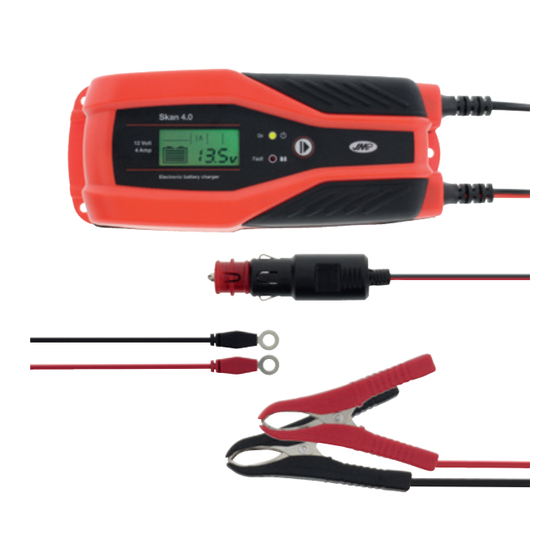

JMP Skan 4.0, Adapterkabel mit Klemmen, Adapterka-
bel mit Ringösen zum permanenten Anschluss an die
Batterie, Adapterkabel für Bordsteckdose (CAN-Bus)
