JMP Skan 120.0 Bedienungsanleitung
Quicklinks

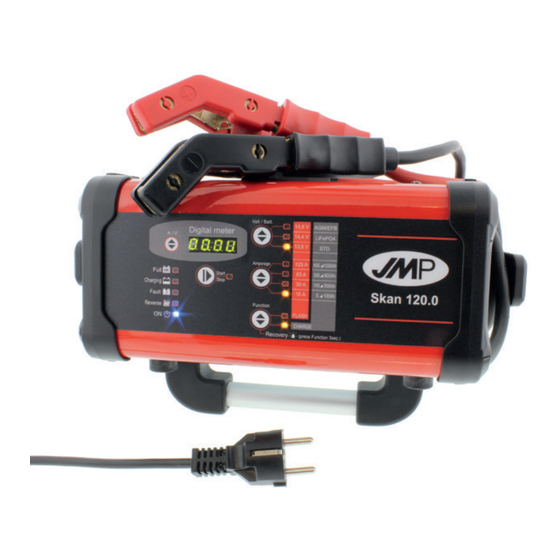

Skan 120.0
Batterieladegerät
JM-Nr. 609 02 00
Lieferumfang:
JMP Skan 120.0, Adapterkabel mit Klemmen,
Netzkabel
Vielen Dank, dass Sie sich für ein JMP Skan Batterieladegerät entschieden haben. Das JMP Skan 120.0 La-
degerät eignet sich als Stromquelle zur Diagnose / zum Flashen von Steuergeräten sowie zum Aufladen von
Batterien.
Technische Daten:
12 V /10 - 120 A, für Batterien von 5 Ah bis 1200 Ah
Maße: 350 x 450 x 150 mm, Gewicht: 8,8 kg, Netzkabel: 1,7 m, Anschlusskabel: 2,7 m
Geeignet für:
• Standard Bleisäure
• Gel
• AGM
• EFB
• Lithium (LiFePO4)
Sicherheitshinweise:
• Vor Gebrauch des Ladegerätes diese Bedienungsanleitung sorgfältig durchlesen. Die Nichtbeachtung dieser
Sicherheitshinweise kann schwere Verletzungen verursachen.
• Die Verwendung für alle Anwendungen, die hier nicht angegeben sind ist verboten.
• Das Gerät nicht in explosionsfähiger Umgebung oder in Nähe von entflammbarem Material verwenden, da
sich Funken entwickeln können, die Staub oder Dämpfe entflammen könnten.
• Außer Reichweite von Kindern aufbewahren. Dieses Gerät ist kein Spielzeug und darf nicht als solches ver-
wendet werden.
• Keine aus der Batterie heraustretenden Gase einatmen.
• Die Batteriesäure ist ätzend. Bei versehentlichem Kontakt der Säure mit der Haut oder den Augen umgehend
unter fließendem Wasser ab-/ausspülen und einen Arzt aufsuchen.
• Das Batterieladegerät in einer trockenen, gut belüfteten Umgebung verwenden und Feuchtigkeit vermeiden.
• Vergewissern Sie sich vor dem Gebrauch, dass das Gerät in einwandfreiem Zustand ist.
• Bei unsachgemäßem Gebrauch oder Eingriffen ins Gerät verfällt der Garantieanspruch.
• Beim Anschließen und Trennen der Batterie stets eine Schutzbrille und Sicherheitsschuhe tragen sowie die
Batterie vom Gesicht fernhalten.
• Niemals die beiden Klemmen untereinander in Kontakt bringen.
• Reparatur- oder Wartungseingriffe am Gerät und Versorgungskabel dürfen ausschließlich von Fachpersonal
durchgeführt werden.
• Vor dem Anschluss des Gerätes alle nicht benötigten Verbraucher im Fahrzeug abschalten.
Verwandte Anleitungen für JMP Skan 120.0
Inhaltszusammenfassung für JMP Skan 120.0
- Seite 1 JMP Skan 120.0, Adapterkabel mit Klemmen, Netzkabel Vielen Dank, dass Sie sich für ein JMP Skan Batterieladegerät entschieden haben. Das JMP Skan 120.0 La- degerät eignet sich als Stromquelle zur Diagnose / zum Flashen von Steuergeräten sowie zum Aufladen von Batterien.
- Seite 2 Bedienoberfläche: Anzeigeauswahl Strom/Spannung Volt/Batt: Auswahl Versorgungsspannung (FLASH-Funktion) oder Batterietyp (CHARGE-Funktion) Amperage: Full: Batterie ist voll/ Erhaltungsladung Auswahl des gelieferten Stromes Charging: Batterie wird geladen (FLASH-Funktion) oder Batteriekapa- Fault: Batterie ist beschädigt zität (CHARGE-Funktion) Start-/Stoppknopf Reverse: Polaritätsumkehr ON: Betriebsbereit Function: Funktionsauswahl (Versorgungsmodus „FLASH“...
- Seite 3 Belastungen der Batterie. Um einen sicheren und batterieschonenden Ablauf zu gewährleisten, bietet das JMP Skan einen speziellen Modus an, bei dem die 12 V Batterie mit bis zu 120 A unterstützt wird. Schließen Sie das Gerät wie zuvor beschrieben an die Batterie/ das Fahrzeug an.
- Seite 4 Batterieanalyse und Fehlermeldungen: Die Ladegeräte sind in der Lage, den Batteriezustand vor und während des Ladevorgangs zu prüfen und eventuelle Verbindungsfehler zwischen Ladegerät und zu ladender Batterie anzuzeigen. Dies geschieht über ein Digitaldisplay, auf dem der Fehlercode angezeigt wird. Bei Störungen während des Ladevorgangs können folgende Anzeigen erscheinen: Displaymeldung Ursache...
-
Seite 5: Eu-Konformitätserklärung
Batterien zu optimieren. Die vielen unterschiedlichen Technologien der heute im Handel erhältlichen Batterien erfordern verschiedene Ladekennlinien, um korrekte und vollständige Ladungen zu gewährleisten. Die JMP Skan Ladegeräte verlängern das Leben Ihrer Batterien, da sie für jede Art von Batterie den richtigen Ladezyklus garantieren.
