Inhaltszusammenfassung für BenQ GW2406Z

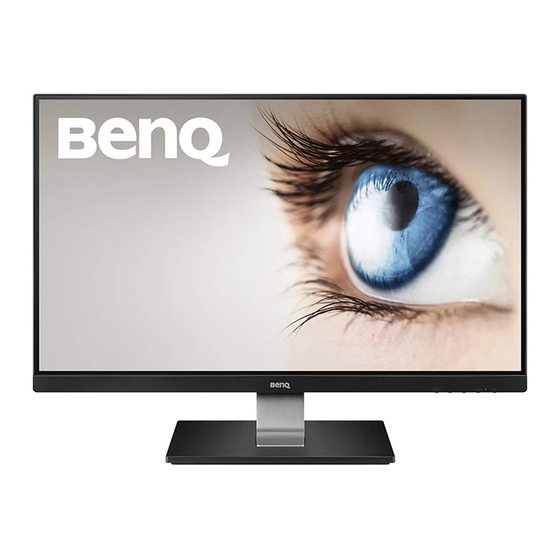

- Seite 1 GW2406Z LCD-Monitor Benutzerhandbuch...
-
Seite 2: Copyright
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Benq Ecofacts
BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment ‘N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and... -
Seite 4: Inhaltsverzeichnis
Grundlegende OSD-Menübedienung ..................12 Netz LED-Anzeige ........................12 Menü Einleitung ....................13 Optimale Benutzung des BenQ-Monitors ............ 16 Installation des Monitors auf einem neuen Computer ............17 Aktualisierung des Monitors auf einem bereits installierten Computer ......18 Auf Windows 10-System installieren ..................19 Auf Windows 8 (8.1)-System installieren ................. -
Seite 5: Lieferumfang
Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports. • Das Netzteil des GW2406Z wird vom TPV ELECTRONICS (FUJIAN) CO., LTD (ADPC1936) hergestellt. Bewahren Sie das Produkt und das Zubehör immer außerhalb der Reichweite von Kleinkindern auf. -
Seite 6: Installation
Installation • Wenn der Computer eingeschaltet ist, müssen Sie ihn vor dem Fortfahren herunterfahren. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. • Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden. -
Seite 7: Reinigung
Reinigung Bitte trennen Sie das Netzkabel ab, bevor Sie das Produkt reinigen. Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Schmutz abzuwischen, anstelle eines starken Reinigungsmittels, welches das Produktgehäuse verätzen könnte. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Produkt gelangt. Das Reinigungstuch sollte nicht zu rau sein, um nicht die Oberfläche zu zerkratzen. -
Seite 8: Anschluss Des Monitors
Anschluss des Monitors GW2406Z Beschreibung Netzbuchse DP-Anschluss HDMI-Anschluss D-Sub-Anschluss Audio-Ausgang 1. Schalten Sie immer den PC und den LCD Monitor vor dem Anschluss aus, um die Geräte zu schützen. 2. Schließen Sie das Stromkabel an das Netzteil an. Stecken Sie das eine Ende des Netzkabels in die Buchse auf der Rückseite des Monitors. -
Seite 9: Entfernen Des Monitorständers
Entfernen des Monitorständers 1. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. 2. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen. -
Seite 10: Verwenden Der Monitor-Montageeinheit
Verwenden Sie vier M4 x 10 mm Schrauben zur Befestigung der VESA Standard Wandmontagehalterung am Monitor. Stellen Sie sicher, dass sämtliche Schrauben fest angezogen sind. Wenden Sie sich an einen Fachtechniker oder den BenQ Kundendienst für die Wandmontageinstallation und Sicherheitsvorkehrungen. -
Seite 11: Die Steuerpalette
Die Steuerpalette GW2406Z Beschreibung Quelle / AUTO / Beenden Blaues Licht reduzieren / - Lautstärke / + MENU / Eingabe Netzschalter Quelle / AUTO / Beenden • Halten Sie die AUTO Taste 3 Sekunden lang gedrückt, um die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch einzustellen. -
Seite 12: Grundlegende Osd-Menübedienung
Grundlegende OSD-Menübedienung • Drücken Sie auf die MENU Taste, um das OSD-Menü zu aktivieren. • Drücken Sie auf - oder +, um durch die Menüoptionen zu navigieren. Wenn die gewünschte Option markiert ist, drücken Sie auf die MENU Taste, um die Auswahl zu bestätigen. Drücken Sie auf - oder + zur Änderung der Einstellungen der ausgewählten Funktion. -
Seite 13: Menü Einleitung
Menü Einleitung Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht zur Verfügung stehende Menüoptionen sind grau untermalt. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Hauptmenü... -
Seite 14: Osd Einstellung
Hauptmenü Funktion Bereich Farbtemp. Warm Wendet einen warmen Ton auf das Bild an. Dies ist ab Werk auf den Nachrichtendruck-Standard für weiße Farbe voreingestellt. Normal Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Kühl Wendet einen kühlen Ton auf das Bild an. Dies ist ab Werk auf den PC-Industrie- Standard für weiße Farbe voreingestellt. - Seite 15 Hauptmenü Funktion Bereich Extra Eingangswahl Verwenden Sie diese Funktion, um den • D-Sub Eingang einzustellen, der sich für Ihren • HDMI Videokabelverbindungstyp eignet. • DP DDC/CI Ermöglicht, dass die Einstellungen des • Ein Monitors über die Software auf dem PC •...
-
Seite 16: Optimale Benutzung Des Benq-Monitors
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) -
Seite 17: Installation Des Monitors Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). -
Seite 18: Aktualisierung Des Monitors Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows 10, Windows 8.1, Windows 8 und Windows 7 nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 19: Auf Windows 10-System Installieren
Eigenschaften. 5. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren. 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen. -
Seite 20: Auf Windows 8 (8.1)-System Installieren
Eigenschaften. 5. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren. 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen. -
Seite 21: Auf Windows 7-System Installieren
Eigenschaften. 5. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren. 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen. -
Seite 22: Fehlerbehebung
Fehlerbehebung Die Netz LED-Anzeige leuchtet nicht. • Stellen Sie sicher, dass das Netzkabel richtig an eine geerdete Steckdose und dem Monitor angeschlossen ist. • Stellen Sie sicher, dass Sie die Taste gedrückt haben. Das Bild ist verschwommen. • Folgen Sie den Anweisungen unter „Voreingestellte Anzeigemodi“... -
Seite 23: Weitere Hilfe
Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder rufen Sie die lokale Webseite www.BenQ.com für weiteren Support und lokalen Kundendienst auf. -
Seite 24: Technische Daten
Technische Daten GW2406Z Modellname GW2406Z Antriebssystem TFT Farb-LCD Sichtbare Bildgröße 60,47 cm diagonal Pixelabstand 0,2745 (H) mm x 0,2745 (V) mm Bildschirm Video R, G, B Analog Schnittstelle Separate Sync. H/V TTL Angezeigte Farben 16,7 M Farben Pixeltakt 165 MHz... -
Seite 25: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Modus Auflösung H. Frequenz V. Frequenz 640×480@60Hz 31,469 59,940 640×480@75Hz 37,500 75,00 800×600@60Hz 37,879 60,317 SVGA 800×600@75Hz 46,875 75,000 1024×768@60Hz 48,363 60,004 1024×768@75Hz 60,023 75,029 WXGA+ 1280×1024@75Hz 79,976 75,025 Apple, Mac II 1152×870@75Hz 68,681 75,062 MAC MODE SVGA 832×624@75Hz 49,725 74,551 MAC MODE XGA...
