Aufbau; Wandeinbauhülse; Einschub Wärmespeicher (Gedämmter Wärmespeicher Mit Reversier-Ventilator) - inVENTer iV14V-Corner Montage- Und Bedienungsanleitung

SYSTEMÜBERSICHT
2.1

Aufbau

11
10
9

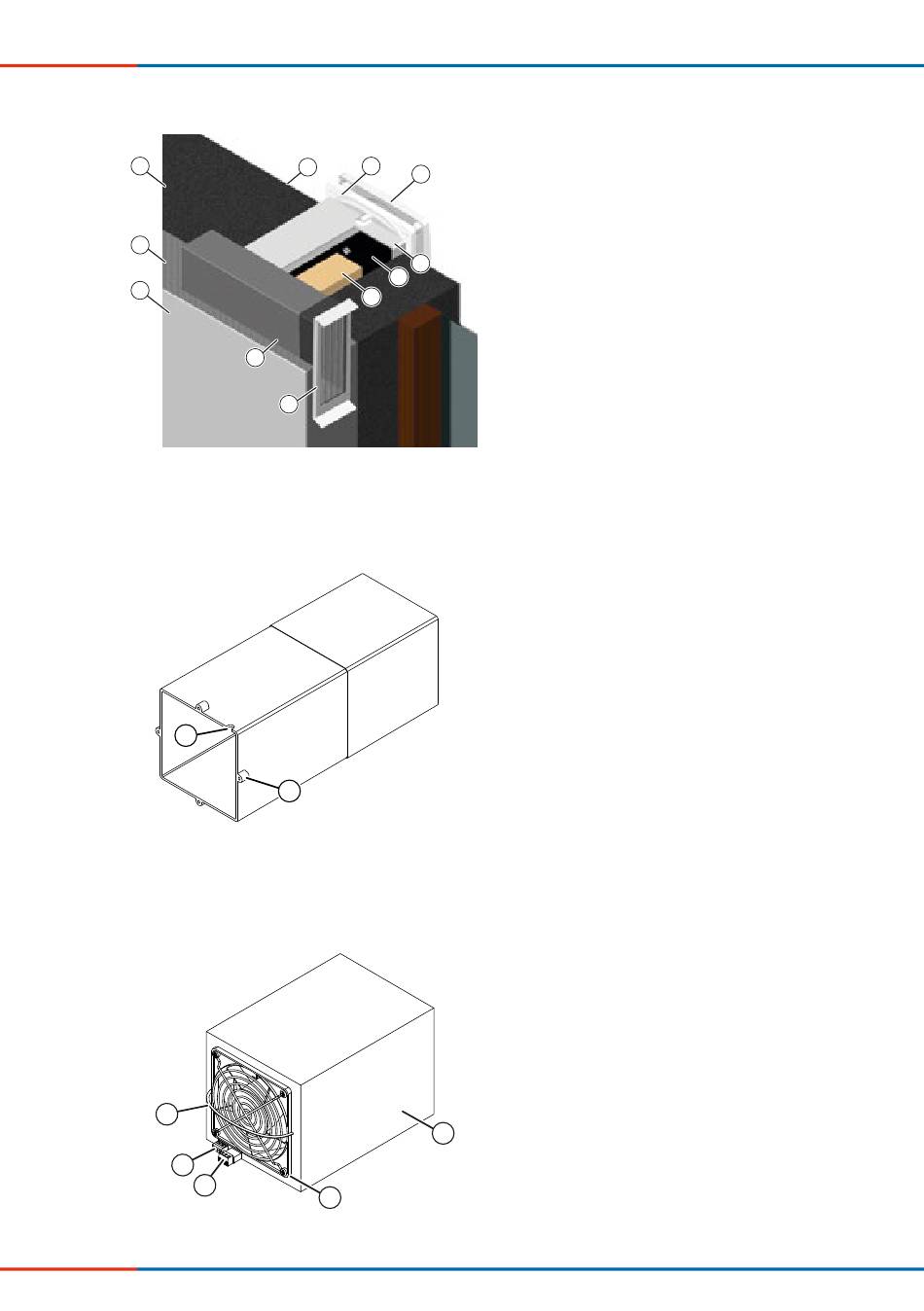

Abbildung 1: Übersicht Lüftungsgerät iV14V-Corner
Wandeinbauhülse
2
Abbildung 2: Wandeinbauhülse Lüftungsgerät iV14V-Corner
Einschub Wärmespeicher (gedämmter Wärmespeicher mit Reversier-Ventilator)
5
1
4
3
Abbildung 3: Wärmespeicher mit Reversier-Ventilator
8
Lüftungssystem inVENTer
2
1
3
4
5
6
8
7
1
2
iV14V-Corner
®
1 Innenputz
2 Grundplatte Innenblende
3 Abdeckung Innenblende
4 Wandeinbauhülse
5 Reversier-Ventilator
6 Wärmespeicher
7 Laibungsgitter
8 Flachkanal Corner
9 Außenwand
10 Dämmung
11 Mauerwerk
1 Befestigungselemente (4 x M4)
für die Innenblende
2 Aussparung Reglerkabel
(Ventilator-BUS)
1 Wärmespeicher mit Dämmung
2 Reversier-Ventilator
3 Stecker Regler
4 Steckerbuchse Ventilator
5 Griff
1
• Montage- und Bedienungsanleitung
