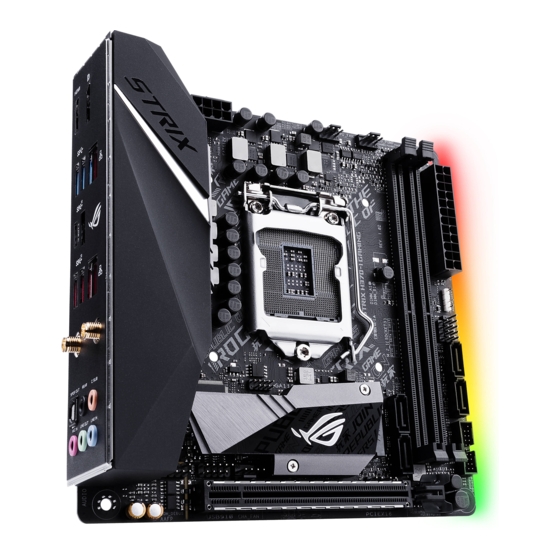

Asus ROG STRIX H370-I GAMING Anleitung

Asus ROG STRIX H370-I GAMING Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ROG STRIX
H370-I GAMING

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG STRIX H370-I GAMING

Inhaltszusammenfassung für Asus ROG STRIX H370-I GAMING

  • Seite 1 ROG STRIX H370-I GAMING...

  • Seite 2: Erste Ausgabe Februar 2018

    Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ...............vi Über dieses Handbuch ..............vii ROG STRIX H370-I GAMING Spezifikationsübersicht ....ix Verpackungsinhalt ................xiii Installationswerkzeuge und Komponenten ........xiv Kapitel 1: Produkteinführung Motherboard-Übersicht ..............1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ........... 1-4 1.1.4...
  • Seite 4 3.6.11 Netzwerkstapelkonfiguration ............. 3-18 3.6.12 SMART-Informationen zu Festplatte/SSD ........ 3-18 Überwachungsmenü ..............3-19 Boot Menü ..................3-19 Tools-Menü ...................3-21 3.9.1 ASUS EZ Flash 3 Utility ............3-21 3.9.2 Sicheres Löschen..............3-21 3.9.3 Benutzerprofil ................3-23 3.9.4 ASUS SPD-Information ............. 3-23 3.9.5 Grafikkarteninformationen ............3-23 3.10...
  • Seite 5 Anhang Hinweise ..................... A-1 ASUS Kontaktinformation................. A-8...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 9: Rog Strix H370-I Gaming Spezifikationsübersicht

    ROG STRIX H370-I GAMING Spezifikationsübersicht Intel 1151 Sockel für die 8. Generation Intel Core™ i7 / i5 / i3, Pentium und ® ® Celeron Prozessoren* Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0** ® * Siehe www.asus.com für die Intel CPU Support Liste.

  • Seite 10: Audioausstattung

    ROG STRIX H370-I GAMING Spezifikationsübersicht ROG SupremeFX S1220A 8-Kanal-HD-Audio CODEC - Unterstützt bis zu 32-Bit/192 kHz Wiedergabe* - Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge - Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 113 dB SNR Aufnahmeeingang - Dual-Kopfhörerverstärker - SupremeFX Shielding-Technologie...
  • Seite 11 - Sehr robuste Komponenten Vormontierte E/A-Blende 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ RAID Assistent, F6 Qfan Kontrolle, F3 My Favorites, letztes BIOS Funktionen Änderungsprotokoll, F12 PrintScreen Funktion, ASUS DRAM SPD (Serial...
  • Seite 12 EZ Update Inhalt WinRAR Unterstützte Windows 10, 64-bit ® Betriebssysteme Formfaktor Mini-ITX Formfaktor, 6,7 Zoll x 6,7 Zoll (17 cm x 17 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.

  • Seite 13: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard ROG STRIX H370-I GAMING 1 x Blendenkabel Kabel 1 x Ansteuerbares LED Verlängerungskabel 1 x SATA 6 Gb/s Kabel 1 x ASUS 2x2 Dual-Band-WLAN-Antennen 2 x M.2 2242 Einbausatz Zubehör...

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel 1151 CPU ® Intel 1151 kompatible CPU Lüfter ® Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse 1 Tüte mit Schrauben DIMM Netzteil SATA optisches Laufwerk (optional) Grafikkarte Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG STRIX H370-I GAMING...

  • Seite 16: Motherboard-Layout

    1.1.2 Motherboard-Layout 17.0cm(6.7in) BOOT_DEVICE_LED VGA_LED DRAM_LED CPU_LED EATX12V RGBLED HDMI_DP DIGI +VRM LAN2_U31G1_78 U31G1_C4 LGA1151 U31G1_3 LAN1_U31G2_12 M.2(WIFI) Intel ® (Bottom) I219V 128Mb BIOS BATT_CON Super S1220A Intel ® H370 AUDIO 2280 2260 USB910 CLRTC CHA_FAN T_SENSOR AAFP PCIEX16_1 13 12 Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.1.8 Interne Anschlüsse und 2.2.1 Rücktafelanschlüsse.

  • Seite 17: Ausstattungsinhalt

    CPU_FAN; 4-polig CHA_FAN; 4-polig AIO_PUMP) 4. DDR4 DIMM-Steckplätze 5. Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) 1-18 6. System Panel Anschluss (10-1 polig F_PANEL) 1-15 7. Lautsprecheranschluss 1-16 8. Intel Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12, SATA6G_34) ® 1-11 9. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_56) 1-12 10. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 11. Thermosensorkabelanschluss (2-poliger T_SENSOR) 1-17 12. Frontblenden Audioanschluss (10-1-polig AAFP) 1-12 13. USB 2.0 Anschluss (10-1-polig USB910) 1-13 14. RTC-Batterie-Header (2-polig BATT_CON) 15. M.2 Sockel (M.2_1, M.2_2) 1-16 ROG STRIX H370-I GAMING...

  • Seite 18: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 8. Generation Intel ® Core™ i7- / i5- / i3-, Pentium- und Celeron-Prozessoren ausgestattet. ROG STRIX H370-I GAMING CPU socket LGA1151 • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 19: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit zwei DDR4 (Double Data Rate 4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. ROG STRIX H370-I GAMING 288-pin DDR4 DIMM sockets Empfohlene Speicherkonfigurationen DIMM_A1* DIMM_A1* DIMM_B1* ROG STRIX H370-I GAMING...
  • Seite 20 Speicherkonfigurationen Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Steckplätzen installieren. Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (2 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Ein Speichermodul mit einer Speicherfrequenz über 2400 MHz und sein entsprechendes Timing oder das geladene XMP-Profil entsprechen nicht dem JEDEC-Speicherstandard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPU-Funktion und anderen installierten Geräten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...

  • Seite 21: Erweiterungssteckplätze

    EATX12V RGBLED HDMI_DP DIGI +VRM LAN2_U31G1_78 U31G1_C4 LGA1151 U31G1_3 LAN1_U31G2_12 M.2(WIFI) Intel ® (Bottom) I219V 128Mb BIOS BATT_CON Super S1220A Intel ® H370 AUDIO 2280 2260 USB910 CLRTC CHA_FAN T_SENSOR AAFP PCIEX16_1 SP Nr. Steckplatzbeschreibung PCIE_x16_1 Steckplatz ROG STRIX H370-I GAMING...

  • Seite 22: Jumper Und Öffnungen

    1.1.6 Jumper und Öffnungen RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. CLRTC PIN 1 ROG STRIX H370-I GAMING Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Außer beim Löschen des RTC RAM, entfernen Sie nie die Kappe der CLRTC Jumper Standardposition. Ansonsten wird ein Systembootfehler hervorgerufen! • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und bewegen Sie den Jumper noch einmal, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung verwenden Sie die CPU Parameter Recall (C.P.R.)- Funktion. Fahren Sie das System herunter und starten Sie es dann neu, damit das BIOS automatisch die Parametereinstellungen auf die Standardwerte zurücksetzen kann.
  • Seite 23 RTC-Batterie-Header (2-polig BATT_CON) Dieser Anschluss ist für die Lithium-CMOS-Batterie. BATT_CON PIN 1 ROG STRIX H370-I GAMING BATT_CON ROG STRIX H370-I GAMING...

  • Seite 24: Onboard Leds

    CPU_LED ROG STRIX H370-I GAMING CPU/DRAM/ BOOT_DEVICE/VGA LED RGB LED Die RGB-LED-Beleuchtungssteuerung bietet verschiedene Beleuchtungsprogramme, die Ihnen ermöglichen, Ihre Lieblings-LED-Effekte einzurichten. Sie können Ihre Lieblings-LED-Effekte so einrichten, dass Ihre Anlage in ein überwältigendes mehrfarbiges Leuchten getaucht wird, sich die Farbtönung ändert, um die CPU- Temperatur anzuzeigen oder die Farben zum Beat Ihrer Musik pulsieren. RGB1 RGB2 RGB3 RGB4 RGB5 RGB6 RGB LED(Bottom) RGB7 RGB8 RGB9 RGB10 RGB11 RGB12 ROG STRIX H370-I GAMING RGB LED Lighting 1-10 Kapitel 1: Produkteinführung...

  • Seite 25: Interne Anschlüsse

    Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12, SATA 6G_34) ® Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. SATA6G_1 SATA6G_3 RSATA_TXP1 RSATA_TXP3 RSATA_TXN1 RSATA_TXN3 RSATA_RXN1 RSATA_RXN3 RSATA_RXP1 RSATA_RXP3 SATA6G_2 SATA6G_4 RSATA_TXP2 RSATA_TXP4 RSATA_TXN2 RSATA_TXN4 RSATA_RXN2 RSATA_RXN4 RSATA_RXP2 RSATA_RXP4 ROG STRIX H370-I GAMING Intel SATA 6.0Gb/s connectors ® ROG STRIX H370-I GAMING 1-11...

  • Seite 26: Frontblenden Audioanschluss (10-1-Polig Aafp)

    Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- Modul-Kabels mit diesem Anschluss. AAFP HD-audio-compliant pin definition ROG STRIX H370-I GAMING Analog front panel connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_56) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1) Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. U31G1_56 PIN 1 USB3+5V USB3+5V IntA_P1_SSRX- IntA_P2_SSRX-...
  • Seite 27 USB 2.0 Anschluss (10-1-polig USB910) Dieser Anschluss ist für USB 2.0 Anschlüsse. Schließen Sie das USB-Modul- Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Dieser USB-Anschluss erfüllt die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. USB910 PIN 1 ROG STRIX H370-I GAMING USB 2.0 connector Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. CPU- und Gehäuselüfteranschlüsse; AIO-Pumpenanschluss (4-polig CPU_FAN; 4-polig CHA_FAN; 4-polig AIO_PUMP) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! •...
  • Seite 28 +12 Volts +5 Volts +5 Volts +5V Standby Power OK -5 Volts PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts +3 Volts +3 Volts PIN 1 ROG STRIX H370-I GAMING ATX power connectors 1-14 Kapitel 1: Produkteinführung...
  • Seite 29 System Panel Anschluss (10-1 polig F_PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. F_PANEL (NC) HWRST# Ground PWR_LED- HDD_LED- PWR_LED+ HDD_LED+ PIN 1 ROG STRIX H370-I GAMING System panel connector • Systembetriebs-LED (2-polig PWR_LED) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. •...
  • Seite 30 SPEAKER Speaker Out PIN 1 ROG STRIX H370-I GAMING Speaker Out connector M.2 Sockel (M.2_1, M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. M.2_1(SOCKET3) M.2_2(SOCKET3) 2280 2260 (Bottom) ROG STRIX H370-I GAMING M.2(SOCKET3)s • Der M.2_1 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe 3.0 x4- und SATA-Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe 3.0 x4- Speichergeräte des Typs 2242 / 2260 / 2280. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® 1-16 Kapitel 1: Produkteinführung...
  • Seite 31 So installieren Sie ein 2242 M.2 SSD Modul: Richten Sie das größere Schraubloch am Einbausatz an dem 2260 Abstandsbolzen aus und befestigen das Ganze mit einer Schraube. Installieren Sie das 2242 M.2 SSD Modul auf dem M.2 Sockel. Befestigen Sie das M.2 SSD Modul mit einer Schraube auf dem M.2 Sockel. • Verwenden Sie für ein 2242 Speichergerät den mitgelieferten 2242 Einbausatz. • Stellen Sie vor der Installation eines 2242 M.2 SSD Moduls sicher, dass der Einbausatz ordnungsgemäß installiert wurde, mit dem größeren Schraubloch auf dem 2260 Abstandsbolzen. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, das die Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards überwacht. Schließen Sie das Thermistor-Kabel an und platzieren Sie den Sensor am Gerät oder Komponente des Motherboards, um seine Temperatur zu erkennen. T_SENSOR PIN 1 SENSOR IN ROG STRIX H370-I GAMING T_SENSOR connector ROG STRIX H370-I GAMING 1-17...
  • Seite 32 Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) Dieser Anschluss ist für einzeln ansteuerbare RGB WS2812B LED-Leisten mit eingebauten WS2811 LED-Treiber-ICs. ADD_HEADER Ground Data PIN 1 ROG STRIX H370-I GAMING ADD header Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 120 LEDs. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste in der richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur unter dem Betriebssystem. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. 1-18 Kapitel 1: Produkteinführung...

  • Seite 33: Kapitel 2: Grundinstallation

    Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. ROG STRIX H370-I GAMING...
  • Seite 34 Setzen Sie vier (4) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 35: Cpu Installation

    Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ROG STRIX H370-I GAMING...

  • Seite 36: Installation Des Kühlsystems

    2.1.3 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...

  • Seite 37: So Installieren Sie Einen Aio-Kühler

    So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung. Schauen Sie bitte im Abschnitt 1.1.2 Motherboard-Layout für die tatsächliche Position der Header. ROG STRIX H370-I GAMING...

  • Seite 38: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 39: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. ROG STRIX H370-I GAMING...

  • Seite 40: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation...

  • Seite 41: E/A-Anschlüsse Auf Der Frontseite

    E/A-Anschlüsse auf der Frontseite So installieren Sie den So installieren Sie den USB 3.1 Frontblendenanschluss (Gen1) Anschluss USB 3.1 (Gen1) So installieren Sie den USB 2.0 So installieren Sie den Frontblenden Anschluss Audio-Anschluss AAFP USB 2.0 ROG STRIX H370-I GAMING...

  • Seite 42: Erweiterungskarten Installieren

    2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren 2-10 Kapitel 2: Grundinstallation...

  • Seite 43: M.2 Installation

    2.1.9 M.2 Installation • Entfernen Sie bitte vor der Verwendung die Schutzfolie vom Wärmeleitpad. • Verwenden Sie die mitgelieferten M.2-Schrauben, um das M.2 zu befestigen. ROG STRIX H370-I GAMING 2-11...
  • Seite 44 Der unterstützte M.2-Typ variiert je nach Motherboard. Verwenden Sie die mitgelieferten M.2-Schrauben, um das M.2 zu befestigen. 2-12 Kapitel 2: Grundinstallation...

  • Seite 45: Installation Der Wlan-Antenne

    2.1.10 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antenne Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN- Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modell variieren, aber die Installation der WLAN-Antenne bleibt gleich für alle Modelle.

  • Seite 46: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse DisplayPort Optischer S/PDIF-Ausgang Realtek LAN Anschluss** WLAN 802.11 a/b/g/n/ac, Bluetooth V5.0* USB 3.1 (Gen1)-Anschlüsse USB 3.1 (Gen2) Typ-A Anschlüsse Intel LAN Anschluss** USB 3.1 (Gen2) Typ-C-Anschluss EC1 ® Audio E/A-Anschlüsse*** HDMI 1.4b Anschluss * D ie Unterstützung der Bluetooth-Spezifikationen hängt von der Windows -Version ab.

  • Seite 47: Anschluss

    8-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ROG STRIX H370-I GAMING 2-15...

  • Seite 48: Audio E/A-Anschlüsse

    2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal Lautsprechern 2-16 Kapitel 2: Grundinstallation...
  • Seite 49 Anschluss von 4-Kanal Lautsprechern Anschluss von 6-Kanal Lautsprechern ROG STRIX H370-I GAMING 2-17...

  • Seite 50: Anschluss Von 8-Kanal Lautsprechern

    Anschluss von 8-Kanal Lautsprechern Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.

  • Seite 51: Beschreibung

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ROG STRIX H370-I GAMING 2-19...
  • Seite 52 2-20 Kapitel 2: Grundinstallation...

  • Seite 53: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 54: Bios-Setup-Programm

    Informationen, wie Sie den RTC RAM über den CMOS-löschen-Jumper löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus).

  • Seite 55: Ez Modus

    Klicken Sie auf die Schaltfläche, um die Lüfter In Häufig gestellte Fragen suchen manuell zu tunen Klicken Sie zum Anzeigen von Startgeräten Lädt die optimierten Standardwerte Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ROG STRIX H370-I GAMING...

  • Seite 56: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 57: Menüelemente

    Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres Systems anzeigen und optimieren . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 3.2.4 EZ Tuning Wizard für weitere Informationen. ROG STRIX H370-I GAMING...

  • Seite 58: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-...

  • Seite 59: Qfan Control

    Zum Übernehmen der Lüftereinstellungen anklicken Wählen sie ein Profil um es für den Lüfter zu übernehmen Klicken Sie zum Zurückkehren Zum Rückgängigmachen zum Hauptmenü der Änderungen anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ROG STRIX H370-I GAMING...
  • Seite 60 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 61: Anleitung

    Stellen Sie sicher, dass Ihre Festplatten keine vorhandenen RAID-Volumen haben. • Stellen Sie sicher, dass Sie Ihre Festplatten an Intel SATA-Anschlüsse anschließen. ® Wählen Sie den Port, den Sie auf den [RAID]-Modus, PCIE oder SATA einstellen möchten, klicken Sie dann auf Next (Weiter). ROG STRIX H370-I GAMING...
  • Seite 62 Wählen Sie die Art der Speicherung für Ihr RAID Easy Backup oder Super Speed, dann klicken Sie auf Weiter. Für Easy Backup, klicken Sie auf Weiter, dann wählen Sie Easy Backup (RAID1) oder Easy Backup (RAID10). Sie können Easy Backup (RAID 10) nur verwenden, wenn Sie vier (4) Festplatten verbinden.

  • Seite 63: Favoriten

    My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ROG STRIX H370-I GAMING 3-11...

  • Seite 64: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü...

  • Seite 65: Main-Menü (Hauptmenü)

    Stromverbrauch gestalten, um die Systemleistung zu steigern. [Auto] Passt den Stromverbrauch abhängig von der Systemlast automatisch an. [Max. Stromsparmodus] Aktiviert alle Stromspareinstellungen für eine maximale Energieeinsparung. [Leistungsmodus] Deaktiviert alle Stromspareinstellungen, um eine hohe Systemleistung zu erreichen. ROG STRIX H370-I GAMING 3-13...

  • Seite 66: Dram-Timing-Steuerung

    DRAM-Timing-Steuerung Mit den Unterelementen in diesem Menü können Sie die DRAM-Timing-Steuerung- Eigenschaften einstellen. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Zum Speichern der Standardeinstellung tippen Sie [auto] bei der Verwendung des Keyboards und drücken Sie die Taste <Enter> . Ändern der Werte in diesem Menü...

  • Seite 67: Advanced-Menü

    Konfigurationsoptionen: [Disabled] [Enabled] CPU-C-Status Mit diesem Element können Sie die Energiesparfunktion der CPU-Status festlegen. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] CFG Sperre Dieses Element ermöglicht Ihnen die Konfiguration von MSR 0xE2[15], CFG Lock Bit. Konfigurationsoptionen: [Disabled] [Enabled] ROG STRIX H370-I GAMING 3-15...

  • Seite 68: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)

    3.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) Mit den Elementen in diesem Menü können Sie die Verbindungsgeschwindigkeit für den PEG-Port and Multi-Monitor anpassen. 3.6.4 PCH-Konfiguration Mit den Elementen in diesem Menü können Sie die PCH PCI Express Geschwindigkeit anpassen. PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren.

  • Seite 69: Pch-Fw Konfiguration

    Dieses Element ermöglicht Ihnen das Ein- oder Ausschalten der RGB LED-Beleuchtung. Konfigurationsoptionen: [Off] [On] WLAN-Controller Ermöglicht Ihnen, den WLAN-Controller zu de-/aktivieren. Konfigurationsoptionen: [Enabled] [Disabled] Bluetooth Controller Mit diesem Element können Sie den Bluetooth Controller aktivieren oder deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] ROG STRIX H370-I GAMING 3-17...

  • Seite 70: Apm-Konfiguration

    3.6.8 APM-Konfiguration Mit den Elementen in diesem Menü können Sie die System-Aufwach-Funktion und die Energiespareinstellungen festlegen. ErP-Bereit Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet.

  • Seite 71: Überwachungsmenü

    Für eine bessere Kompatibilität, aktivieren Sie die CSM, um die nicht- UEFI-Treiber Zusatzgeräte oder den Windows -UEFI-Modus voll zu ® unterstützen. [Deaktiviert] Deaktiviert die CSM, um die nicht-UEFI-Treiber Zusatzgeräte oder den Windows -UEFI-Modus voll zu unterstützen. ® ROG STRIX H370-I GAMING 3-19...

  • Seite 72: Bootgerätesteuerung

    ® • Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. Boot-Aussetzung Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System...

  • Seite 73: Tools-Menü

    Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von...
  • Seite 74 Gesperrt. SSDs werden möglicherweise gesperrt, falls der Secure Erase- Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren.

  • Seite 75: Benutzerprofil

    GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen.

  • Seite 76: Laden Sie Die Optimierten Standardwerte

    EZ Update: Aktualisiert das BIOS in einer Windows -Umgebung. ® ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1 EZ Update...

  • Seite 77: Asus Ez Flash 3

    3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 78 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 79: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 80 3-28 Kapitel 3: BIOS-Setup...

  • Seite 81: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ROG STRIX H370-I GAMING...

  • Seite 82: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 83: Asus Recycling/Rücknahmeservices

    Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.
  • Seite 84 FCC Bluetooth Wireless-Konformität Die mit diesem Sender verwendet Antenne darf nicht zusammen oder in Verbindung mit einer anderen Antenne oder Sender unter den Bedingungen der FCC Grant verwendet werden. Bluetooth Industry Canada Erklärung Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte.
  • Seite 85 Unter der Apache Lizenz, Version 2.0 (die "Lizenz") lizenziert; Sie dürfen diese Datei nur in Übereinstimmung mit der Lizenz verwenden. Sie können eine Kopie der Lizenz erhalten, unter: http://www.apache.org/licenses/LICENSE-2.0 Sofern nicht durch geltendes Recht gefordert oder schriftlich vereinbart, ist Software, die unter der Lizenz verteilt auf "AS-IS" BASIS, OHNE GARANTIE ODER BEDINGUNGEN irgendeiner Art, weder ausdrücklich noch konkludent. Sehen Sie die Lizenz für die spezifischen Sprachrechte und Einschränkungen im Rahmen der Lizenz. ROG STRIX H370-I GAMING...
